【Nゲージ】185系 断流器「パコン！」再現【DCC】
断流器のアーク閃光と「パコン！」音をDCC操作で音と光で再現してみました。
KATO製185系200番台とTOMIX旧製品185系の走行動画です。
【185系200番台 KATO】
１８５系は好きな車輛でしたが、模型としての縁が無くてＫＡＴＯが再生産した際に購入しました。
３年くらい、眠らせてましたが１５７系キット製作時にレストアを決意。
屋根はジャーマングレー、クーラーは明灰色、空気清浄装置はガルグレーと頑張ってマスキングして塗装し直し。床下、台車もつや消しブラックを吹いて落ち着かせてあります。
モーターデコーダーEM13は、天井付近までエナメル線で持ち上げて固定することによって、室内灯の点いた車両でも外から見たときにデコーダの存在が気にならなくなるように工夫してあります。
また製品のライト類の点灯状態は全く納得がいかなかったので、
全部撤去して、作り直ししています。
ヘッドマークは、室内灯（テープＬＥＤ白色）を取り付けた時の
ブリッジダイオードから１２Ｖを１ｋΩ抵抗経由で白色ＬＥＤへ
配線し、アクリル角棒へ差し込んであります。
アクリル角棒の端へペンギンモデルの踊り子シールを貼って固定しています。
ヘッドライト、テールライトは画像の通り。
遮光で、隙間に黒のゴム系接着剤を詰めてあります。
テールライトは、熱収縮チューブで遮光してあります。
ヘッドライトレンズは、木工ボンドで適当に光を拡散する様に裏から流してあるだけ。
テールライトは、タヴァサのPN018レンズを裏から差し込んでゴム系接着剤で軽く固定しています。
運転室と室内の壁は、簡単に水色と黄緑の中間色のポストイットを貼っただけなのですが、案外国鉄車の運転室内って雰囲気の色になったので、とりあえず良しとしています。
記事執筆＆車両 CCMC電気担当

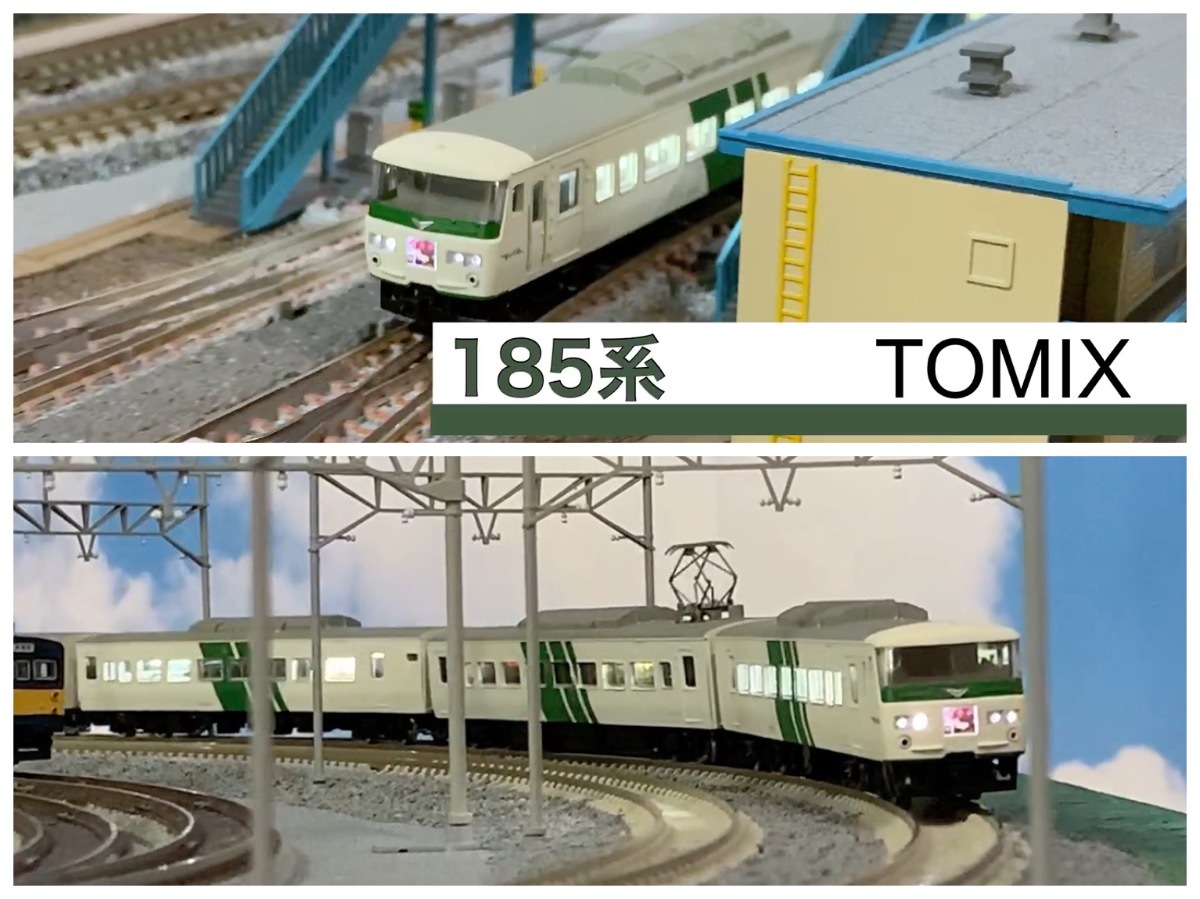

【185系 TOMIX 断流器「パコン！」再現】
30年以上前の、箱に眠り続けたトミックス製185系5両。
これに、Kato製の増結モハ2両セットを追加したデコボコ7両編成。
先頭車にKato FL12、 パンタグラフのないモハ184には、Digitrax SFX006のサウンドデコーダ。
パンタグラフのあるモハ185がM車で、Digitrax DZ126。 なぜ、ファンクション機能のあるDZ126かというと、断流器の閃光を再現するためです。
この断流器の閃光機能は、追加したKato製モハにもFR11を仕込んで実装しています。
断流器の閃光は、図の通りアナログ回路を組んでデコーダーのファンクションに繋ぐことで、Onで1発光ります。（トミックス車は、少し漏れてますけど...）
ファンクション番号をサウンドデコーダと揃えて、「パコン」という音ともに楽しめるようにしてます。
東京駅を発車する踊り子号などで見られる抵抗制御車のノッチオフ時のこの音、閃光も、もはや絶滅危惧種ですね。
この車両はホビセンイベント2018でも解説しました。
その時の記事はこちら
記事執筆＆車両 K.T.
