【DCCデコーダー】Next18アダプター(メス 車両側)の入手方法と配線【考察】

Next18コネクターは取り外しが簡単で、デコーダーの使い回しができて便利に使用しています。
前回の記事はこちら

elmdcc.hatenablog.com

ESU Loksound5microなどのNext18コネクターのDCCデコーダーを使用するには、車両側にNext18を接続するアダプターを配線して取り付けます。

今回はこのアダプターについて入手方法や配線などをまとめてみました。

<Next18アダプターボード 「Desktop Station」>

Desktop Stationさんで入手できるAYA035-2 Next18 AdapterBoard(車両側) 3pcsセットが、一番入手性も良く配線もしやすくて良いと思います。いろんな車両に取り付けて付け替えて使用できて便利です。時々在庫が無くなってしまうこともあるようですが、しばらくすると復活するので気長に待つのが吉です。

デコーダーを取り付けた様子
デコーダーはどちらの向きでも接続可能なのが良いところ。
車両の取り付けスペースによっては反対向きに取り付けるようにすることもできる。

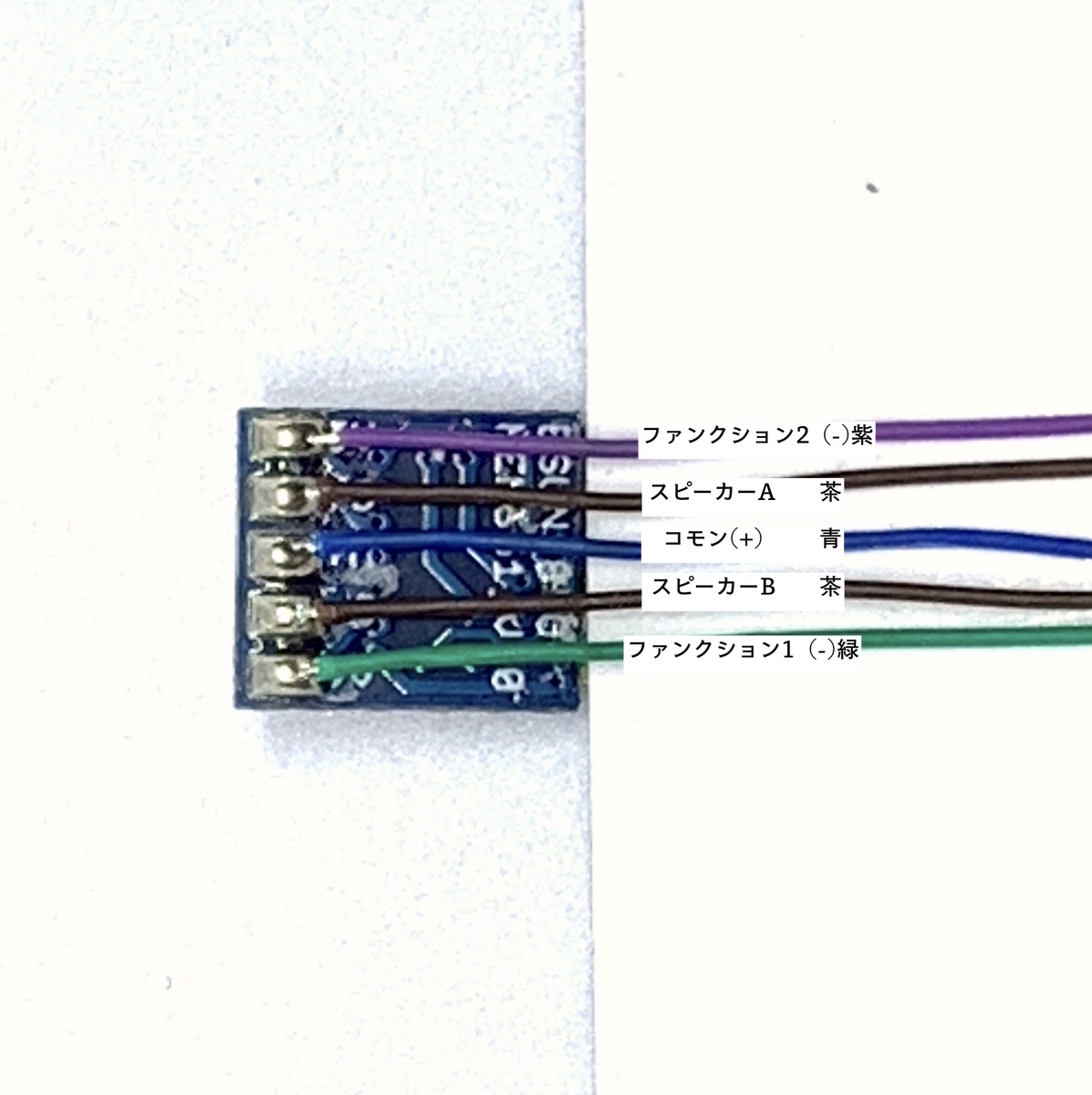

配線は各パッドに割り当てられています。

keepaliveコンデンサ

走行安定性の向上やサウンドなどの突発的電力消費増大の対策として「keepaliveコンデンサー」をつけることがあります。

購入先はこちら
nagoden頒布

コンデンサーは(5,14 -)(6,15 +)に取り付けます。プラスとマイナスを逆に取り付けると危険ですので取り付けには注意です。

<ESU 51993 Next18アダプターケーブル 「ESU」>

ESUのサウンドデコーダーはコネクターの形状やスピーカーの有無によって製品のバリエーションがいくつかあります。
その中でNext18のシングルケーブルが付属してくるのが、

ESU 58823
LokSound 5 micro DCC ブランクデコーダ, リード線  (スピーカなし)

です。
ESU LokSound 5 microデコーダーを購入するときは、この番号の製品を購入するとNext18アダプターが付属してきます。

またアダプター単品「ESU 51993 Next18アダプターケーブル」を購入できるお店もあります。
モデルランド田中さんはこちら

modelland.blog19.fc2.com

配線色はDCCの規格に準拠していてわかりやすいです。

純正品「ESU PowerPack Mini」

ESU LokSound 5 microにもkeepaliveコンデンサーをつけることができます。
純正品「ESU PowerPack Mini」
小さくて強力なコンデンサーですが、純正品なだけあって少々値段が高いです。
使用したことがないのですが、取説を見るとデコーダーの各部に直接半田付けするようです。

先ほど紹介した「トマランコンデンサ」は、Loksoundに取り付けるとLokprogrammerが正常に動作しないようです。走行には問題ないと思います。

参考

ESU PowerPack Miniの説明抜粋 – 電機屋の毎日

<Next18アダプターアダプターボード laisdcc 860031>

laisdcc 860031は、Aliexpressで購入できるNex18アダプターボードです。
各パッドは基盤裏側に配置されていて名称も書いてあってわかりやすいです。

以前の記事はこちら

elmdcc.hatenablog.com

穴の空いてるところは切り取り出来るようにスジが入っていますので、基盤を小さくすることもできます。コネクター側に配線しないので、Loksound5microのように厚みのあるデコーダーの場合は取り付けしやすいです。

トマランコンデンサは、+VE(COM+)とGND(COM-)に取り付けるのだと思います。
ライト用の青線も+VE(COM+)から取り出します。

値段はDesktopstationさんのものより少しだけ高いです。
20個以上買うと30%オフになるみたいなので大量に購入すればお安く手に入れられますね。海外からの発送なので到着には10日前後かかります。

DesktopStationさんの在庫がない時には、こちらを検討してみても良いかもしれません。



購入先の本命は「AYA035-2 Next18 AdapterBoard(車両側) 3pcsセット」

入手性や値段を考慮すると本命はDesktopStationさんで購入するのが一番良いです。
時々品切れになるので、その場合はAliexpressでLaisDCCのアダプターを購入するのもアリでしょう。20個以上買えば30%オフになるので、値段的にはDesktoStationさんの値段とそれほど変わらなくなります。20個は多いと思うかもしれませんが手持ちの車両に入れたりテスト用に使用したりすると結構使い切ってしまったりします。ただ到着まで10日ほどかかるので気長に待つ必要があります。
ESUのアダプターはサウンドデコーダー購入時に付属する製品番号で購入するのが良いです。DesktopStationさんが品切れで、10日も待てないような状況ならモデルランド田中さんで単品購入するという手段もアリですね。
