＜Nゲージの車内配線＞
Nゲージの自作室内灯点灯やDCCの電気配線などにおいて、
配線を、取り外し可能な状態にしたい場合があります。
例えば、自作室内灯の電気配線やDCCサウンド用のスピーカーとデコーダーとの配線などです。
スピーカーは車両に搭載しておき、デコーダーのデータ書き換えるときには
配線コネクターを外して、デコーダーだけ、取り出しできるようにします。
そのため今までは、Nゲージの車内に収まる小さなコネクターを自作していました。

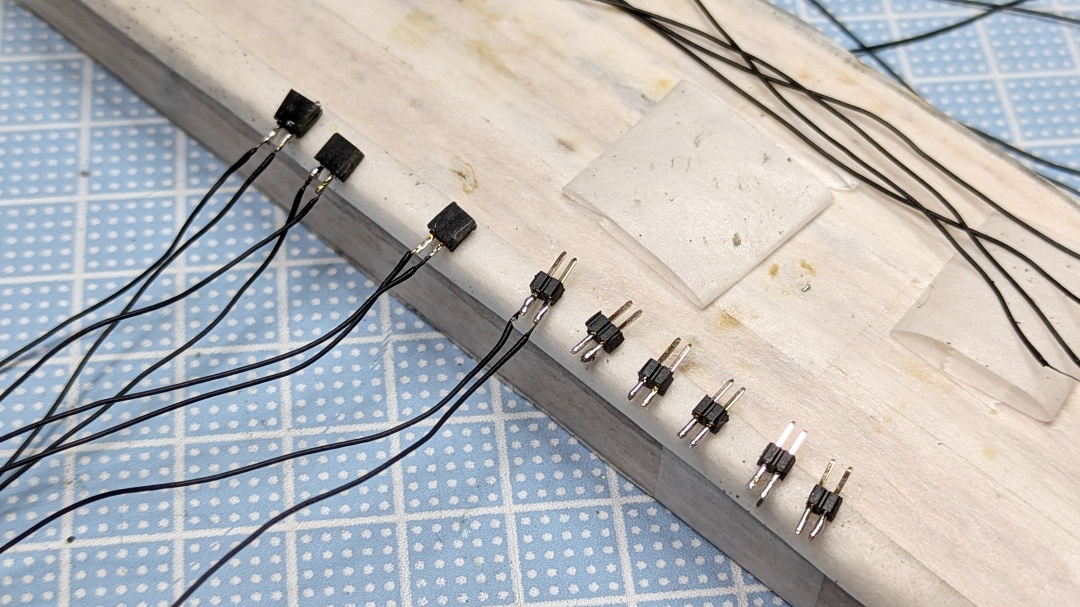

ハーフピッチコネクタと呼ばれる1.27mm間隔のコネクタがあります。

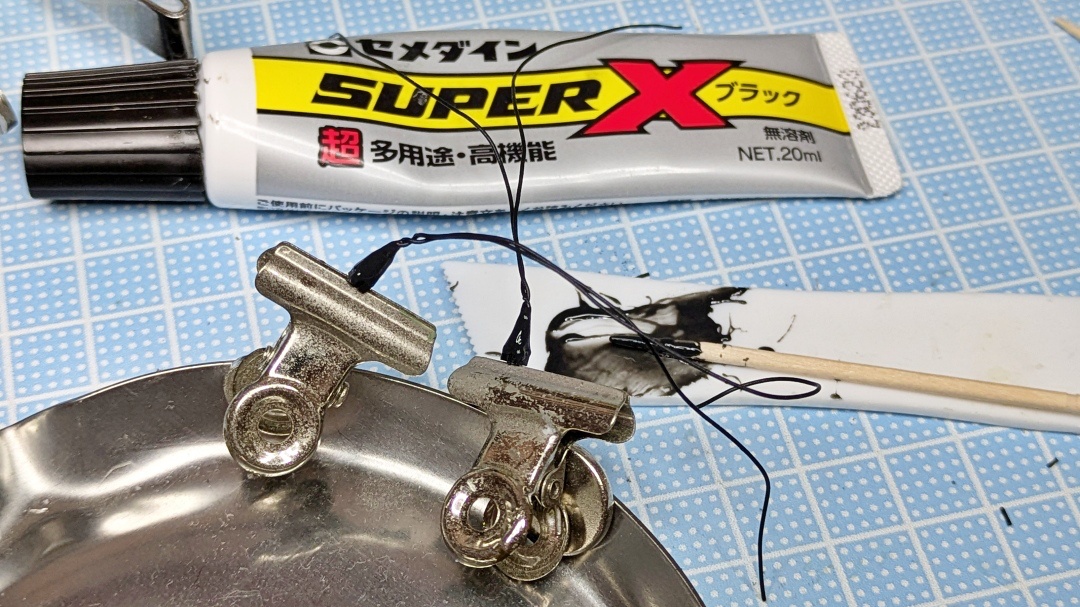

これをを切り出して配線し、黒いゴムの接着剤で絶縁処理するなどの工夫が必要でした。
コネクタの切り出しや配線のはんだ付け、接着剤の乾燥時間など、作業は結構地味で面倒です。
＜2極極小コネクター＞
コネクタ部は、製品としても売っています。

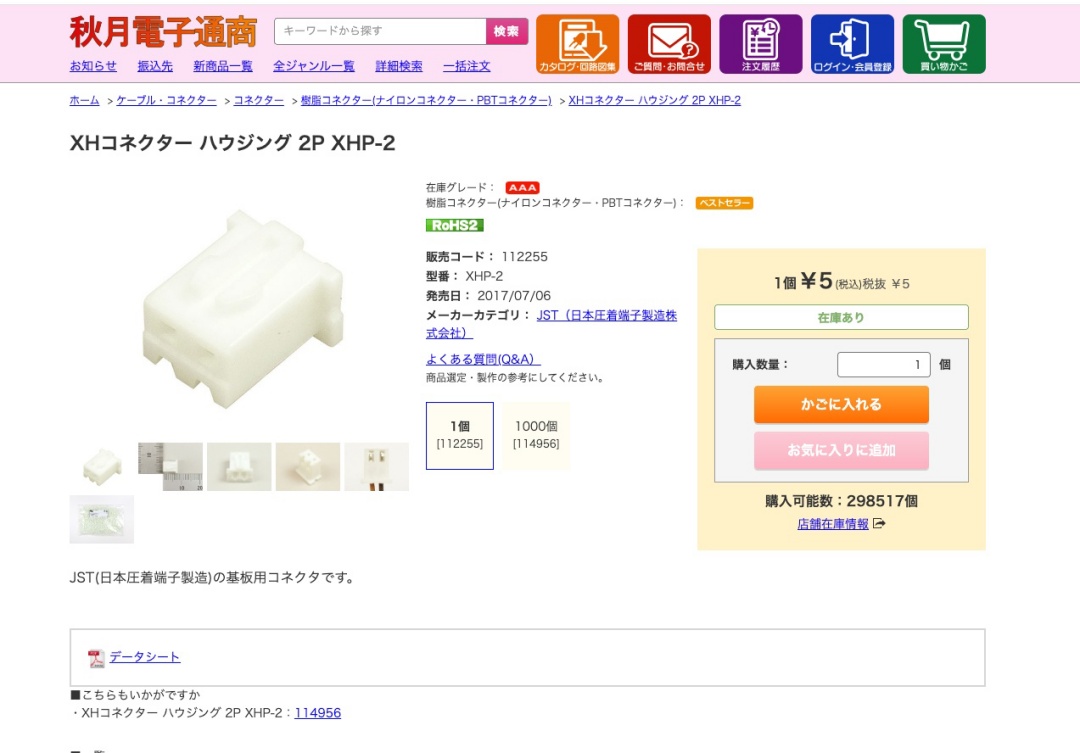

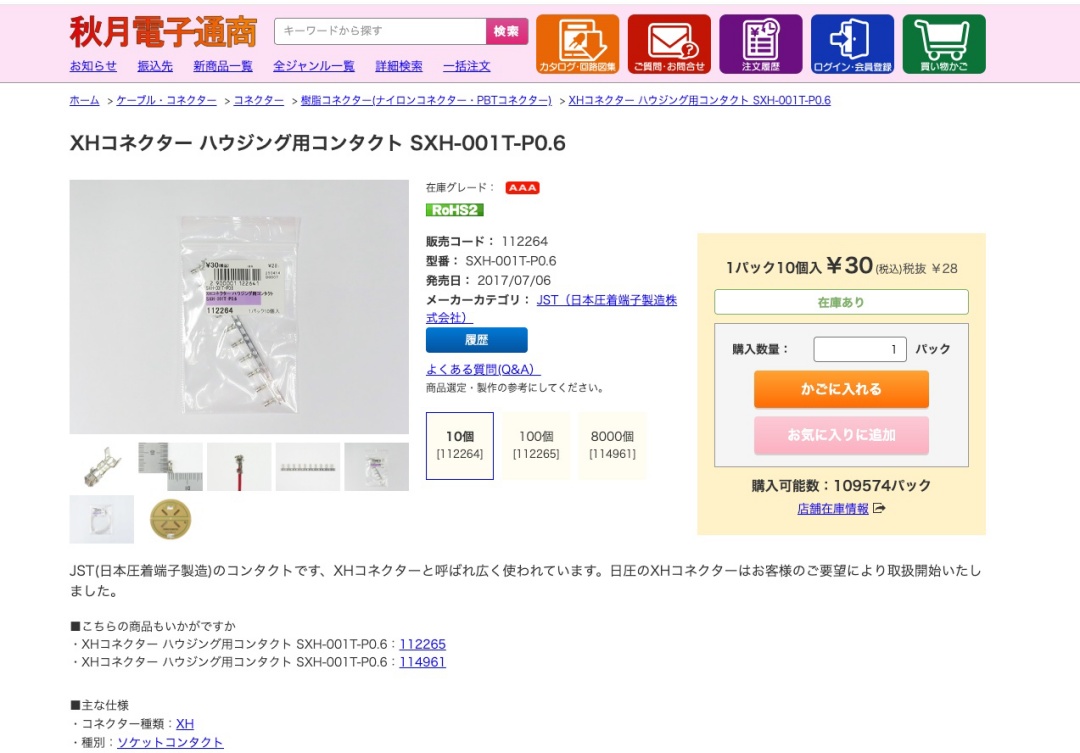

ただし自分で配線組み立てが必要なこと、そしてコネクターの圧着には少々お高い精密ペンチが必要です。
そこでなにか良いものはないか探してみたところ、アマゾンでこちらを見つけました。
https://www.amazon.co.jp/dp/B07NRR255D?ref=ppx_yo2ov_dt_b_fed_asin_title
2極の極小コネクターケーブル付きです。早速入手して試してみます。
コネクターの形状はこの様になっています。
コネクターはカチッとしっかりハマります。
ケーブルは15cmあり、Nゲージ電気配線で使うには少し太いかもしれません。
あまり柔軟性はありません。
中の線はメッキ銅線で、撚り線になっています。

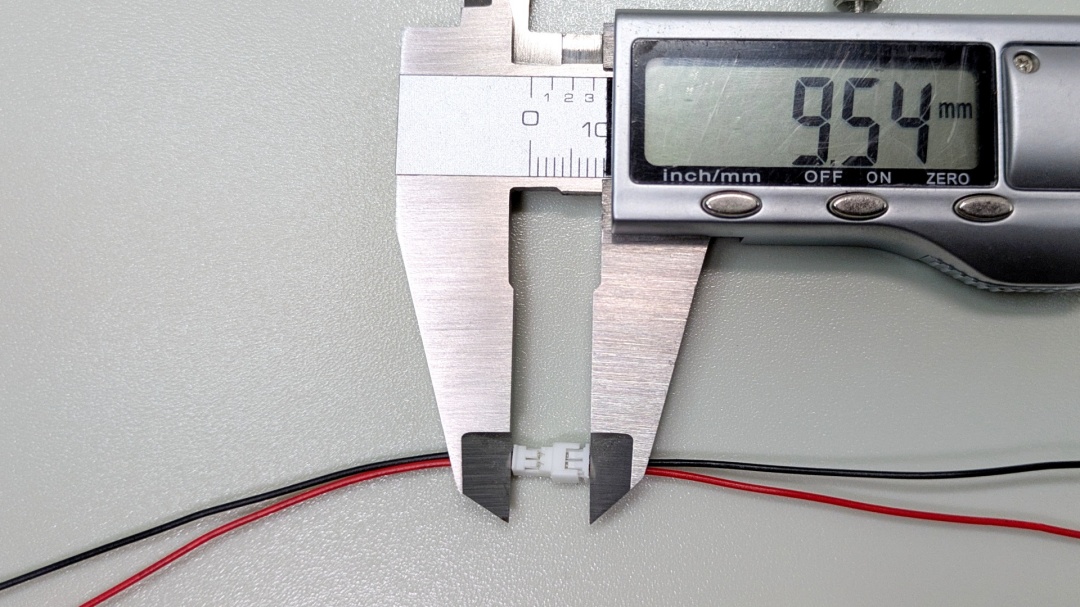

コネクター接続時の長さは約9.5mm

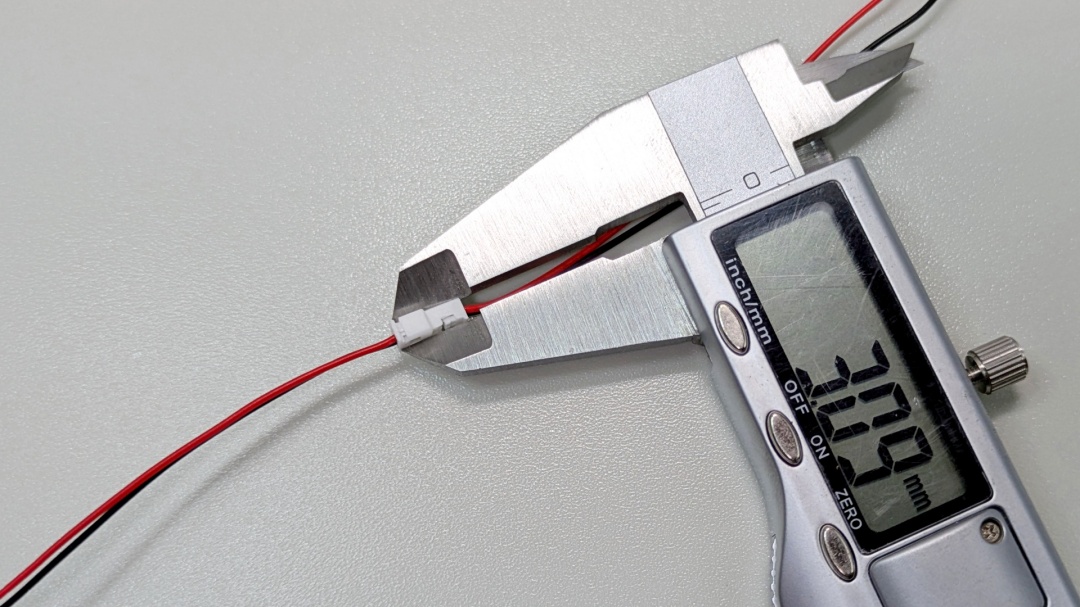

厚みは3.1mm

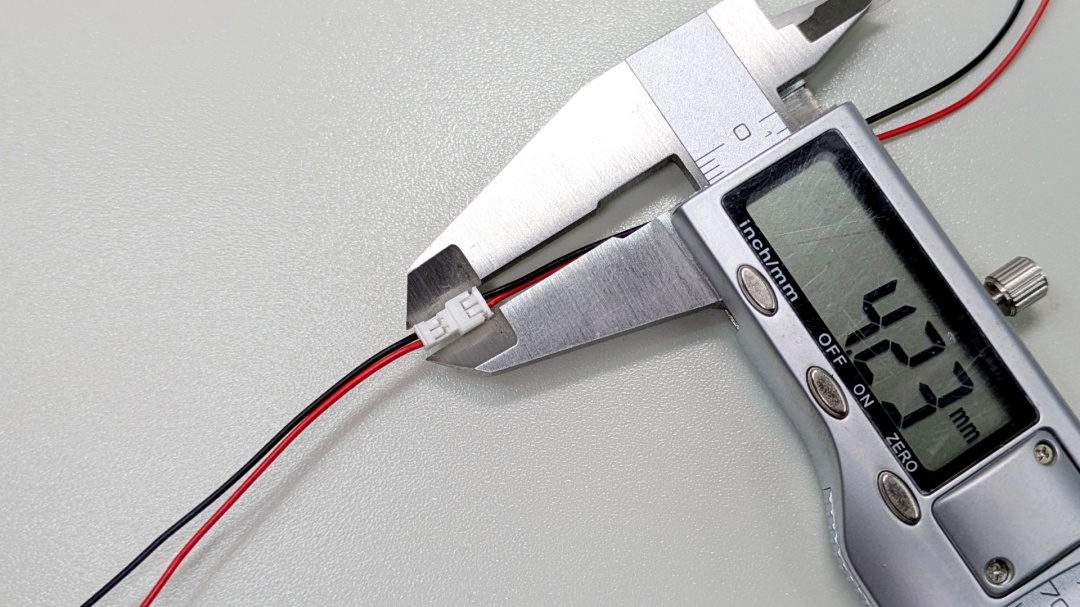

幅は4.2mm
自作のコネクターよりも長さは短く、Nゲージ車内での取り回しは良さそうです。
＜自作室内灯配線のコネクター化＞
この車両は、自作の室内灯を天井に貼り付けてあります。
配線は車両の集電版に配線してあり、ボディを開けると配線がつながった状態です。
この配線をコネクター化してみます。
集電版にコネクターのメス側を取付けます。
ちょうどよい長さにカットして、はんだ付けします。
オス側の長さを計ながらカットします。自作室内灯にはんだ付けします。
室内灯を天井に貼り付けます。
集電板を差し込んでコネクターを整えます。
コネクターを接続します。
コネクターケーブルを整えながら、ボディを被せます。
テスト点灯は、無事点灯しました。
配線が目立つようなら、黒などで塗装しておくのも良いかもしれません。
＜スピーカー配線のコネクター化＞

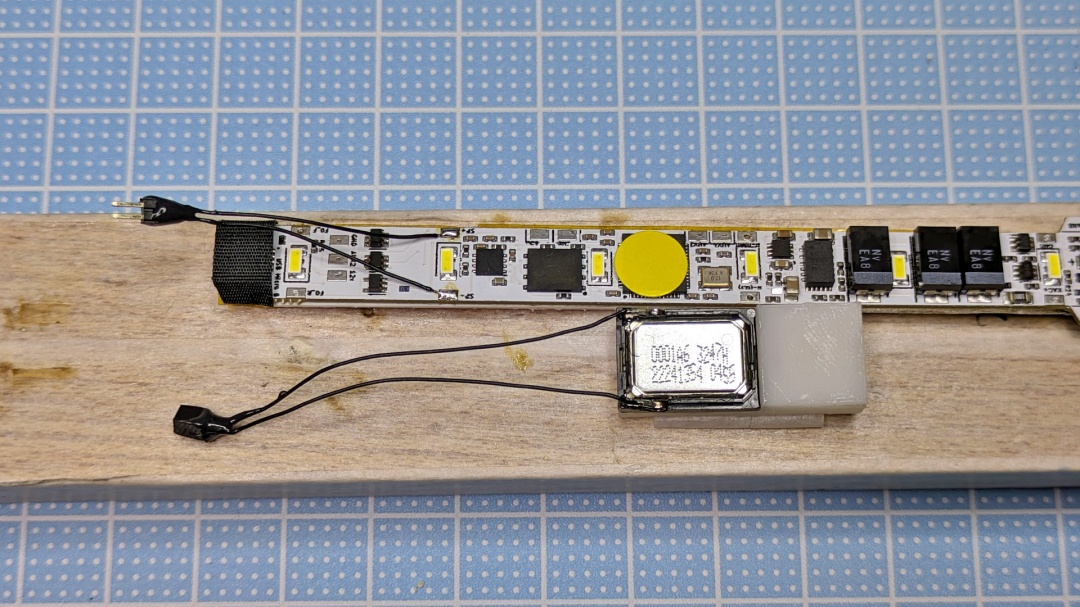

サウンドデコーダーとスピーカーを繋げるのコネクターを交換してみます。
コネクターメス側のケーブルの長さを図ってカットします。
スピーカーに、はんだ付けします。
オス側のケーブルも、長さを図りながらカットします。
デコーダーに、はんだ付けします。
サウンドテストで問題なく音が鳴りました。
＜車内配線コネクター化に便利＞
Nゲージの車内配線に便利な、2極コネクターを試してみました。
ケーブルは少し硬いですが、コネクターでしっかりと接続することができました。
自作室内灯の配線やDCCの配線などに役立ちそうです。
ケーブルは黒や白に塗装すれば目立たなくなるとおもいます。
15センチのケーブルは長さも十分です。
オスメス40個20ペア入りで、800円程度とコストも低めなのも良いですね。
