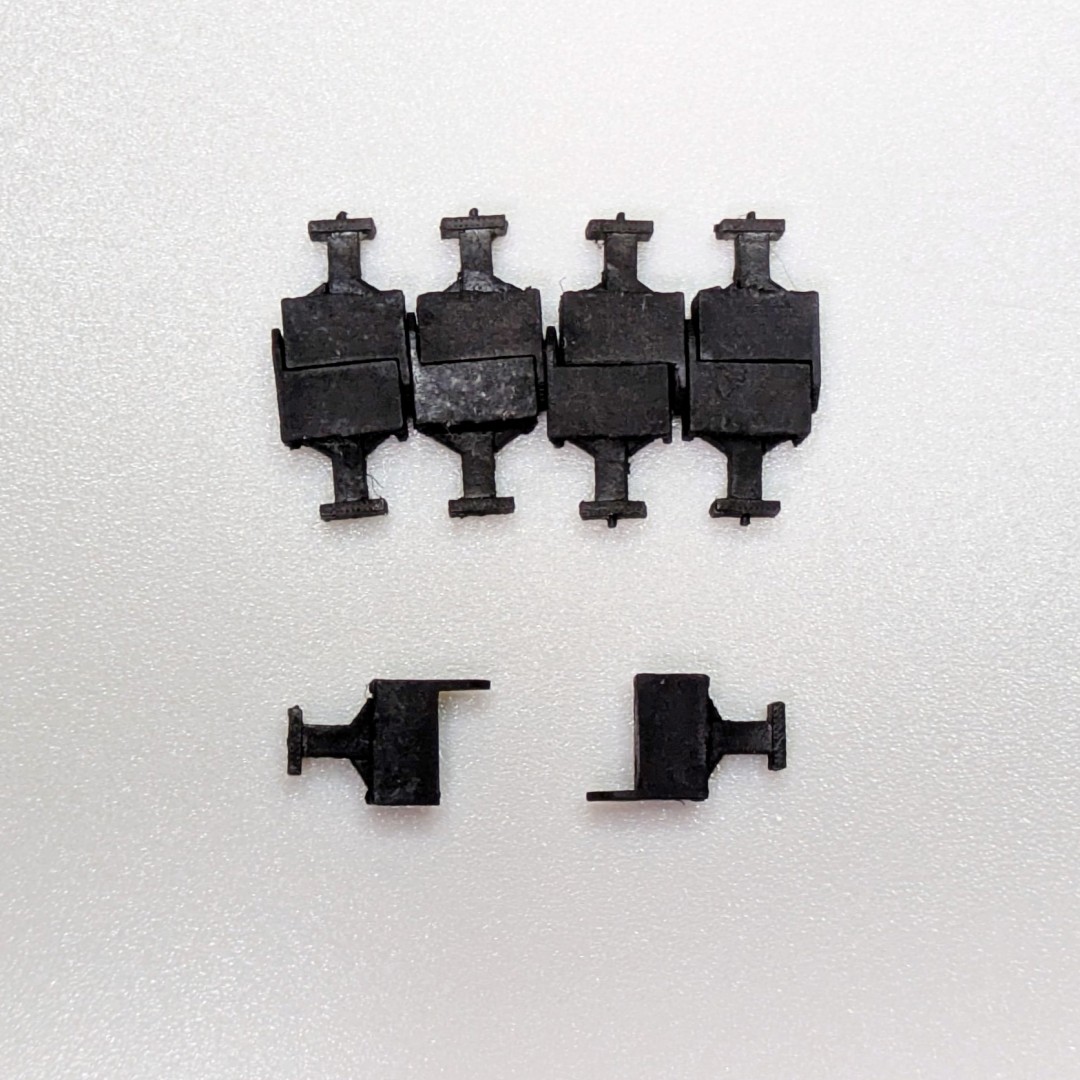

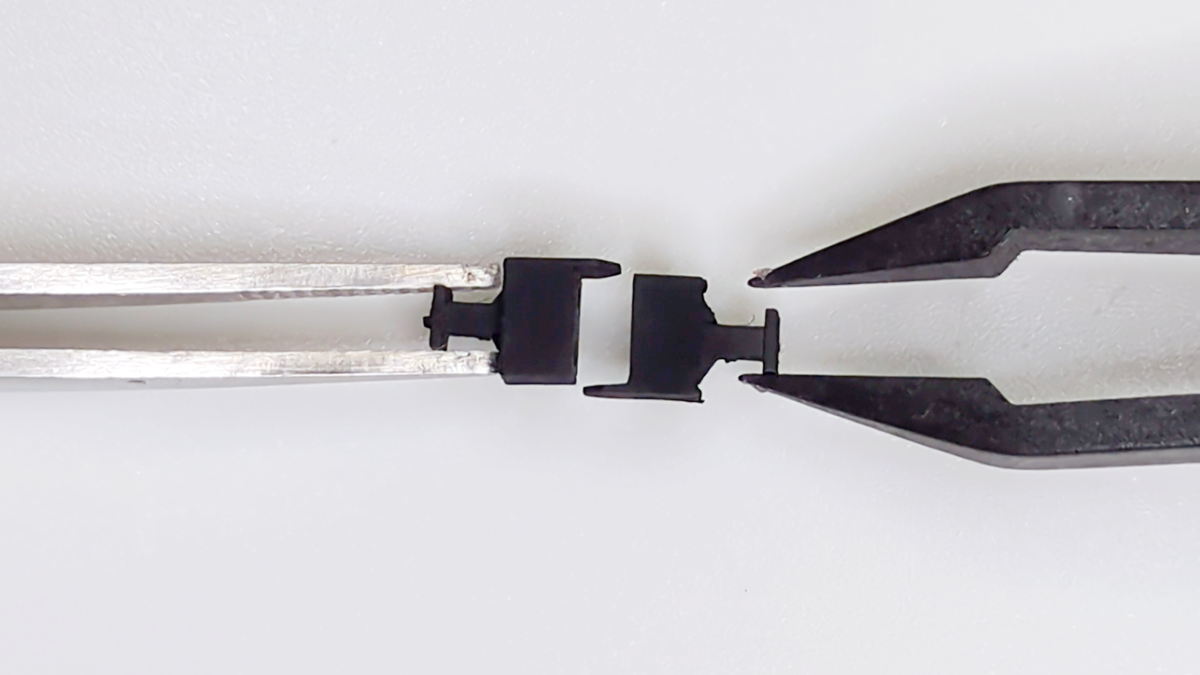

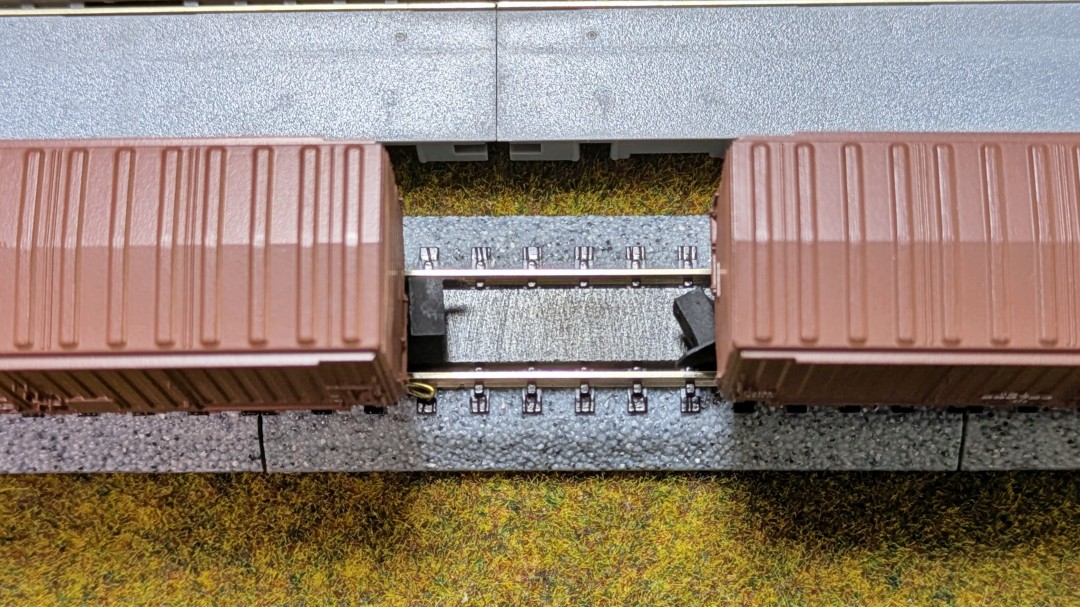

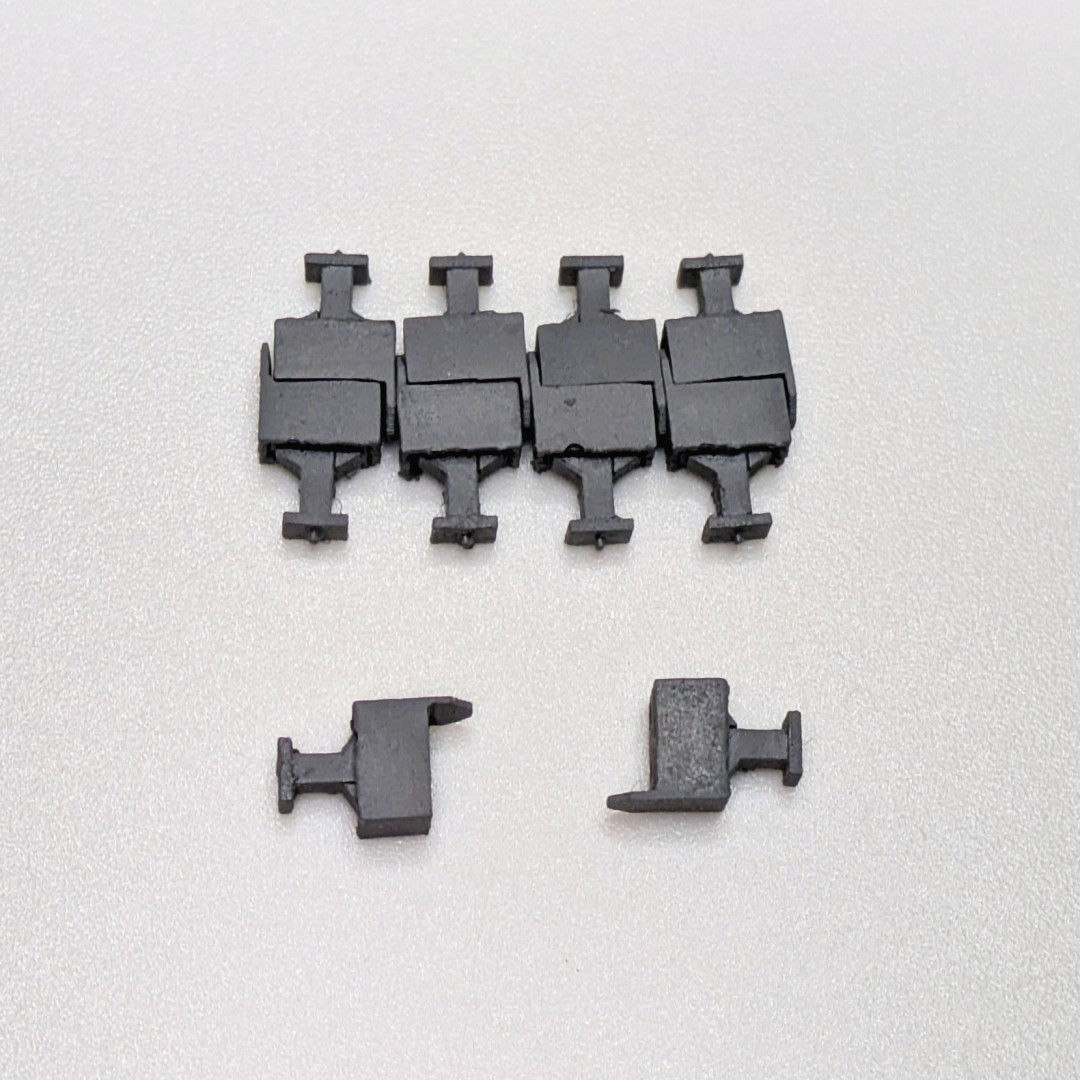

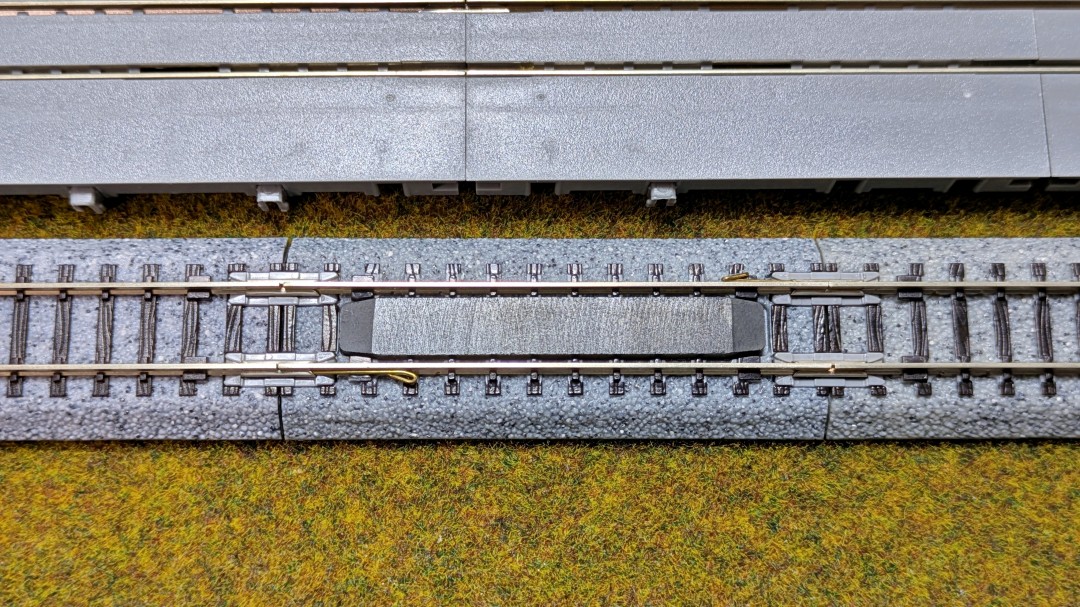

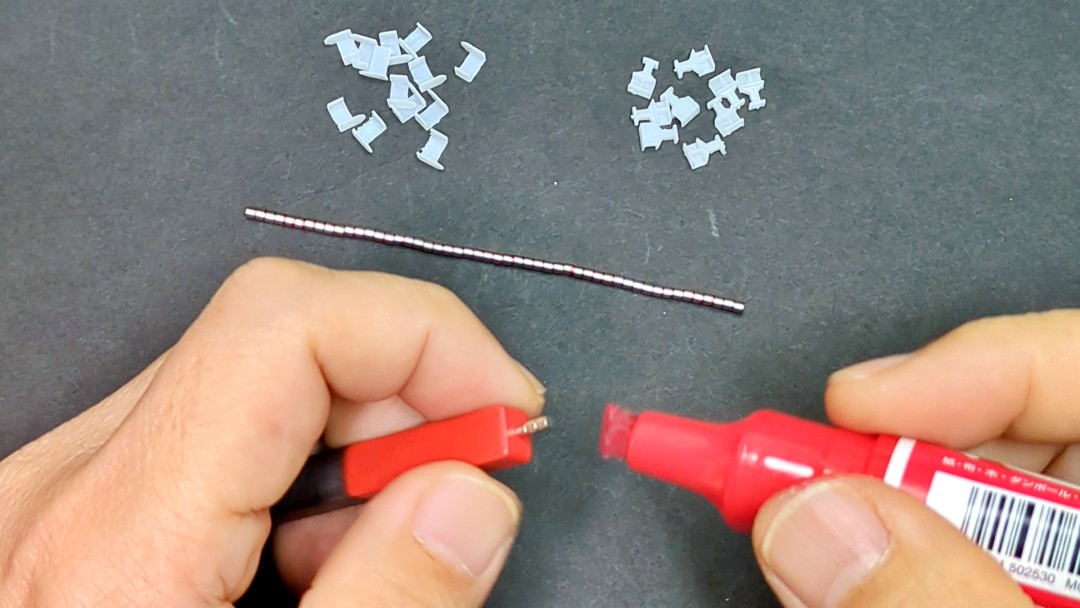

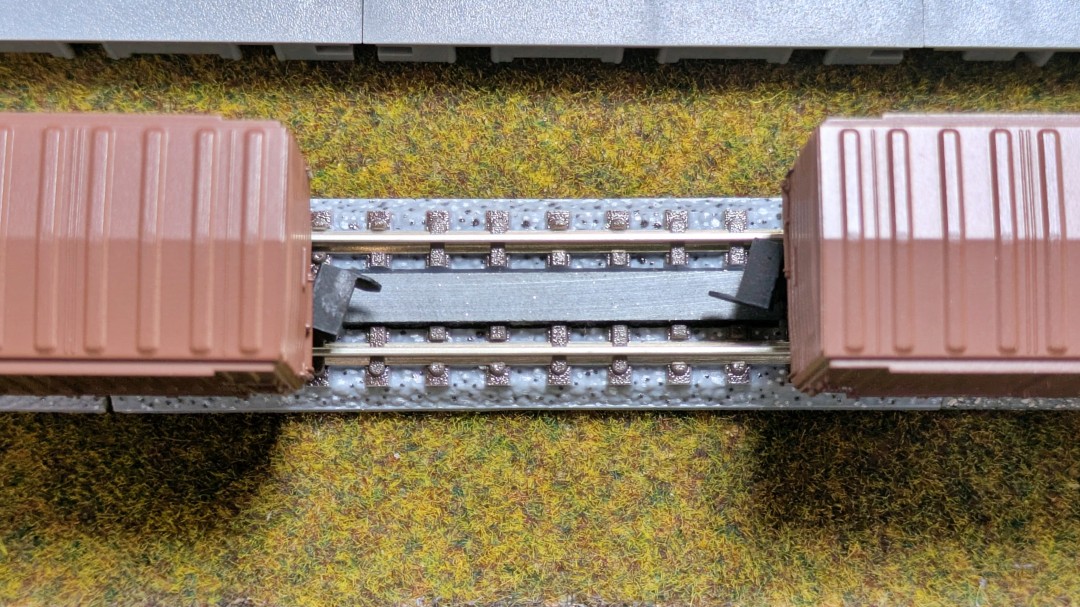

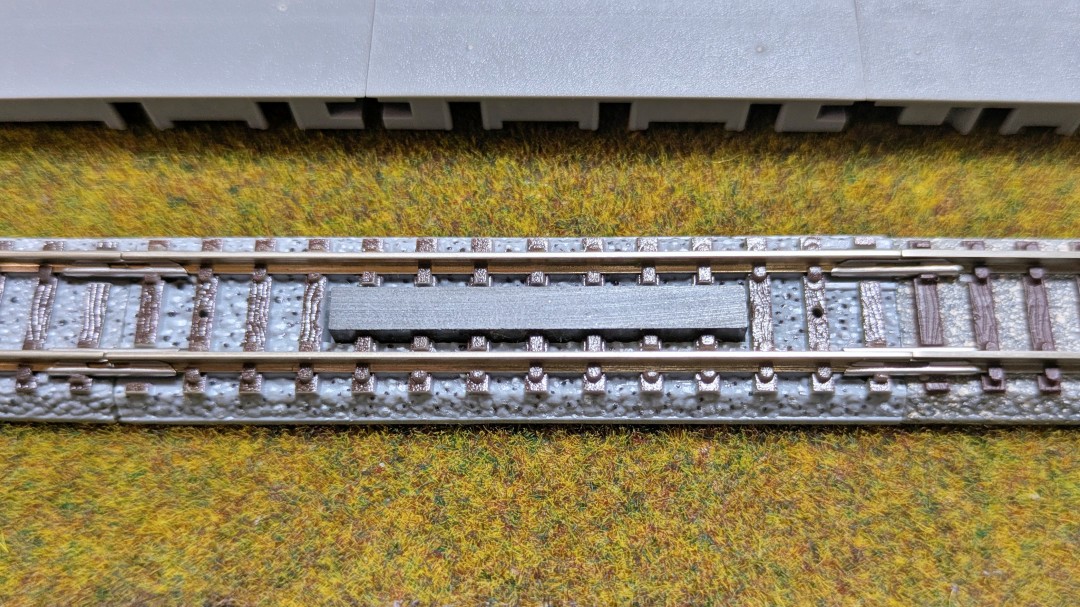

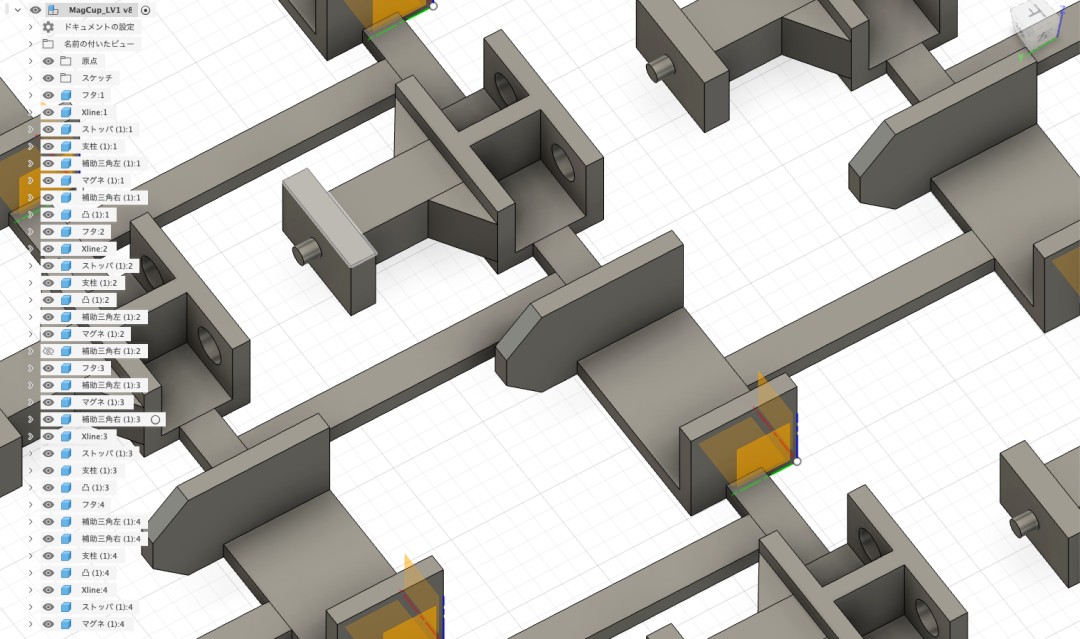

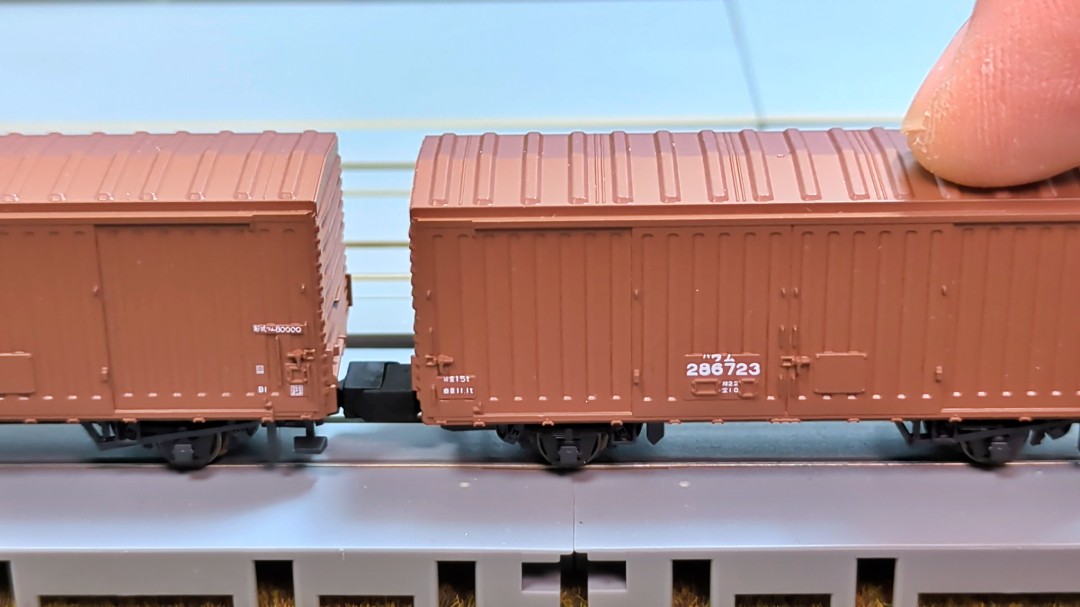

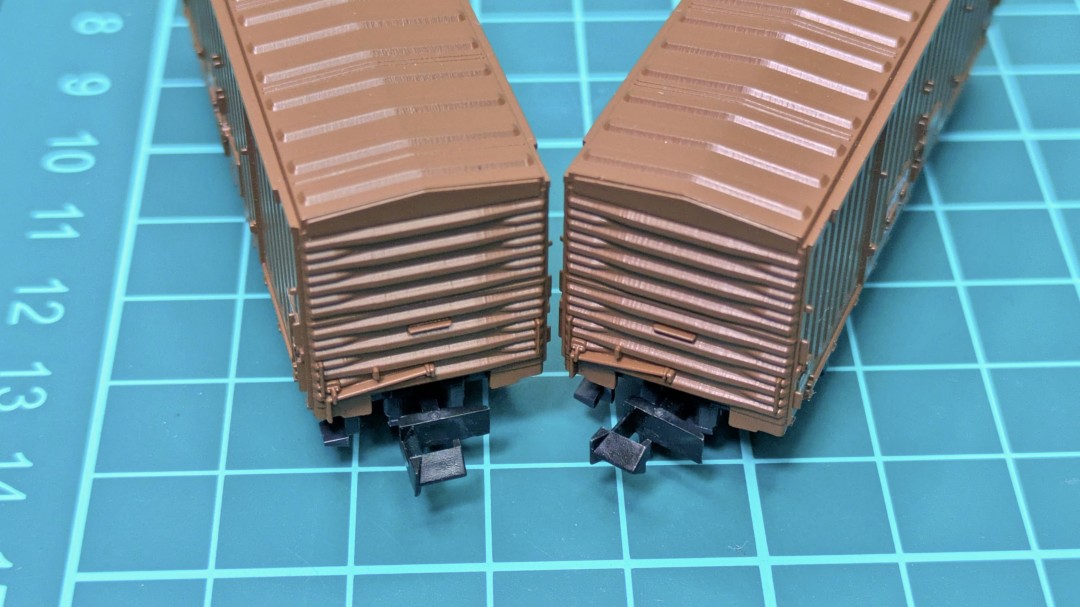

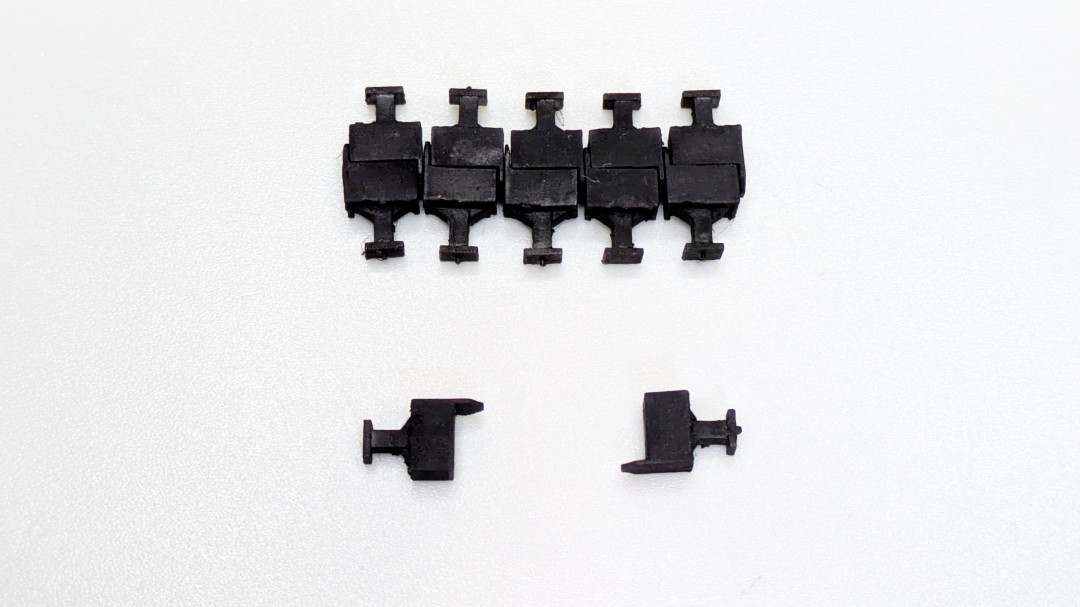

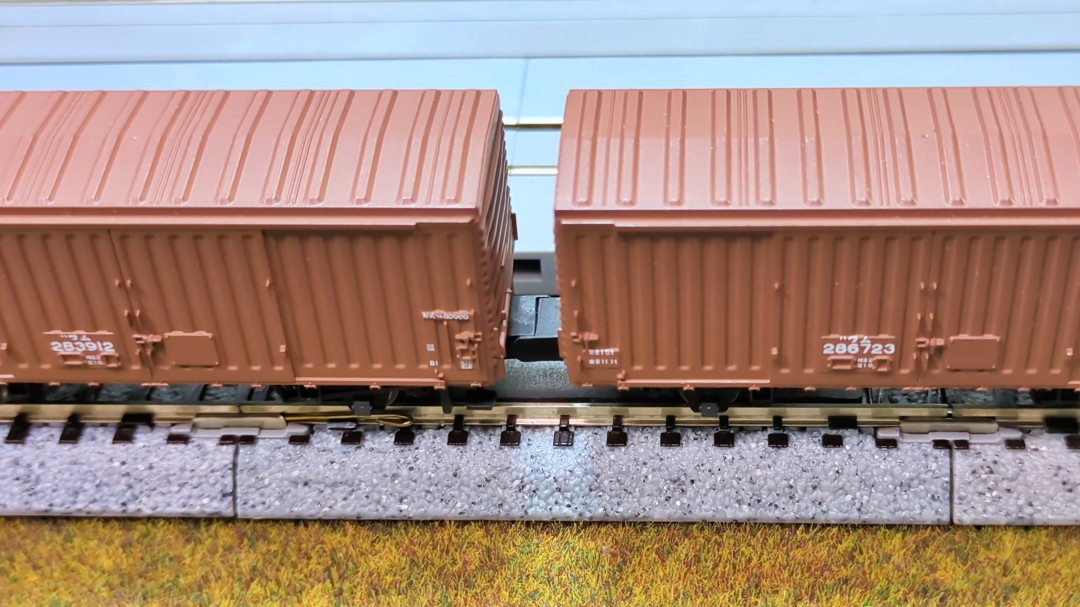

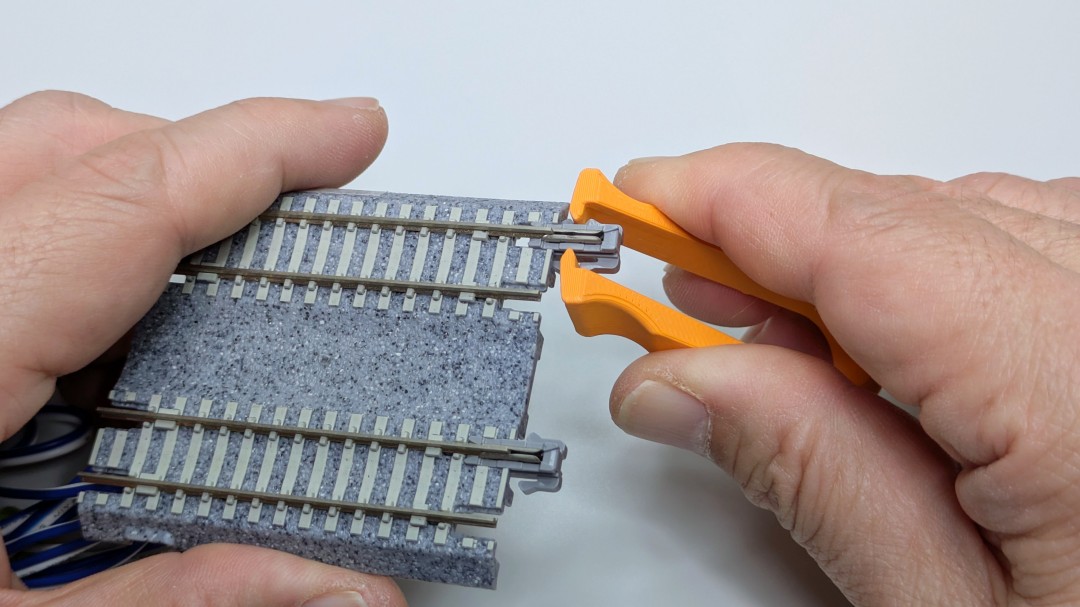

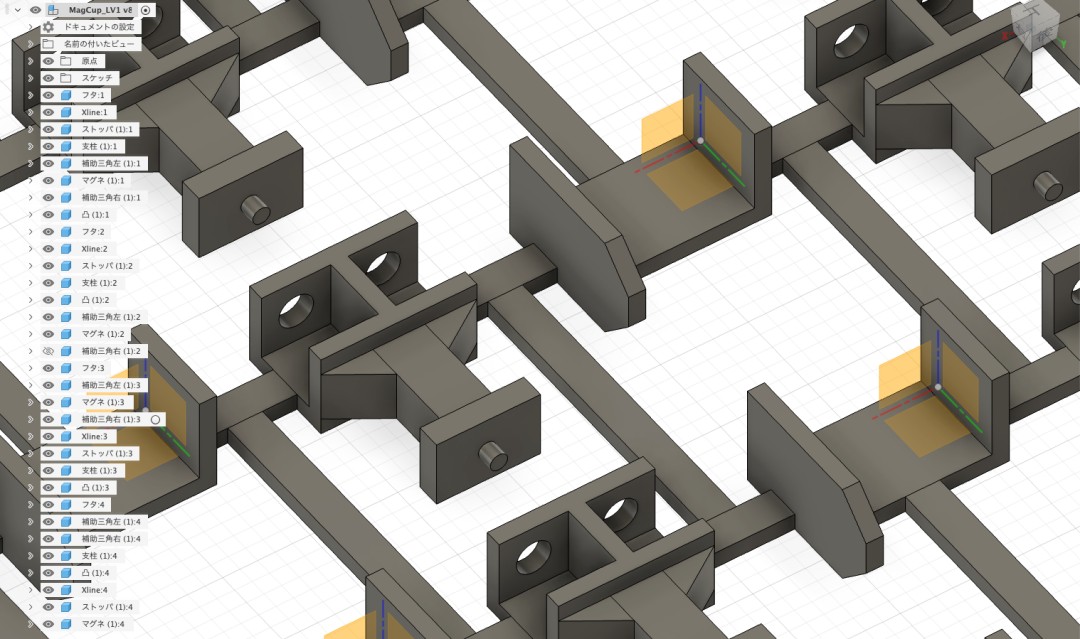

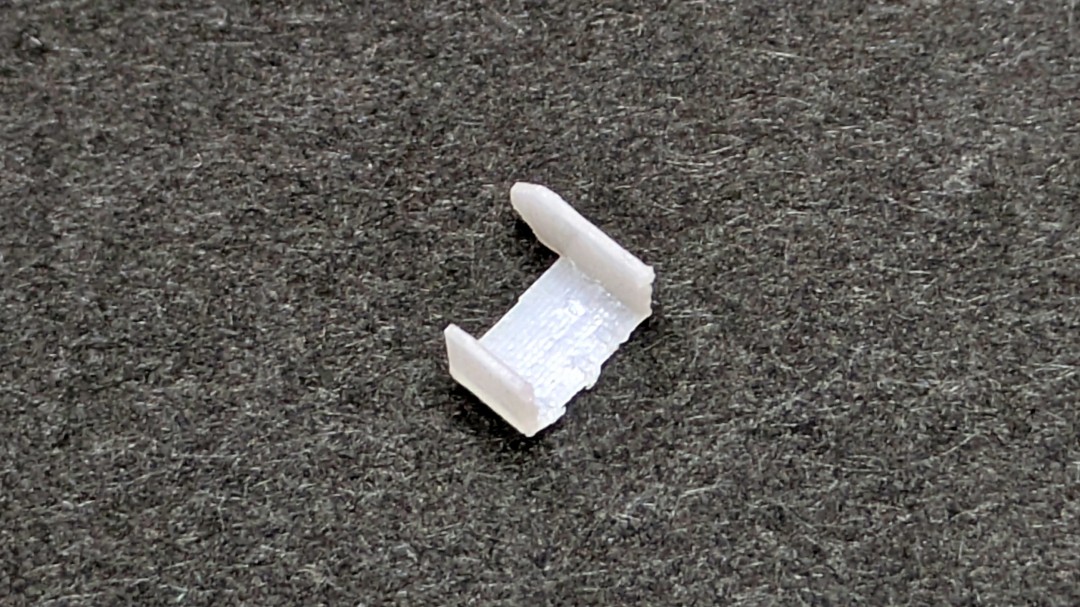

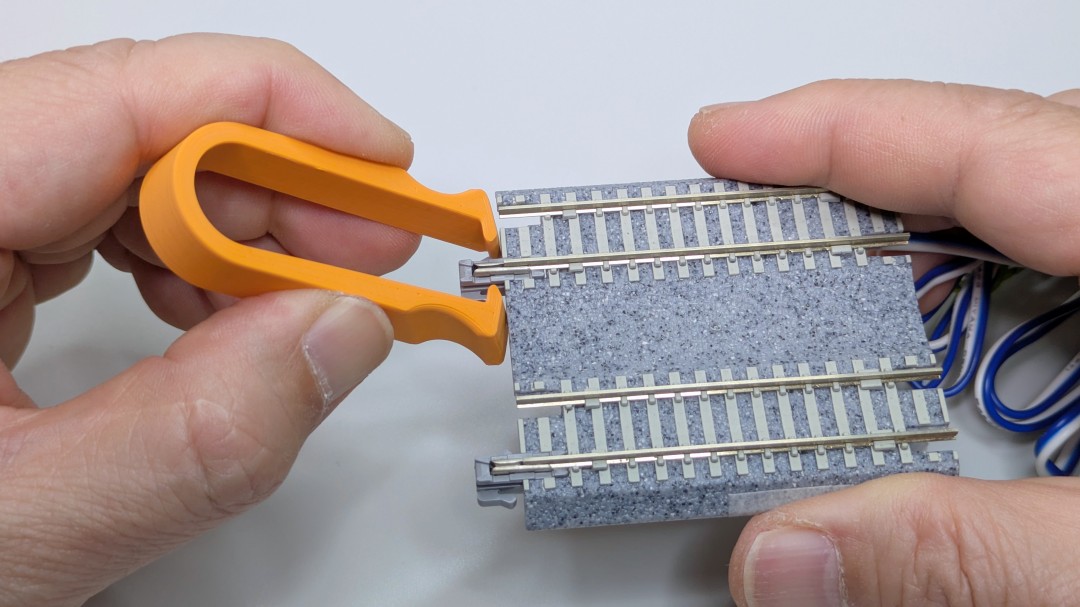

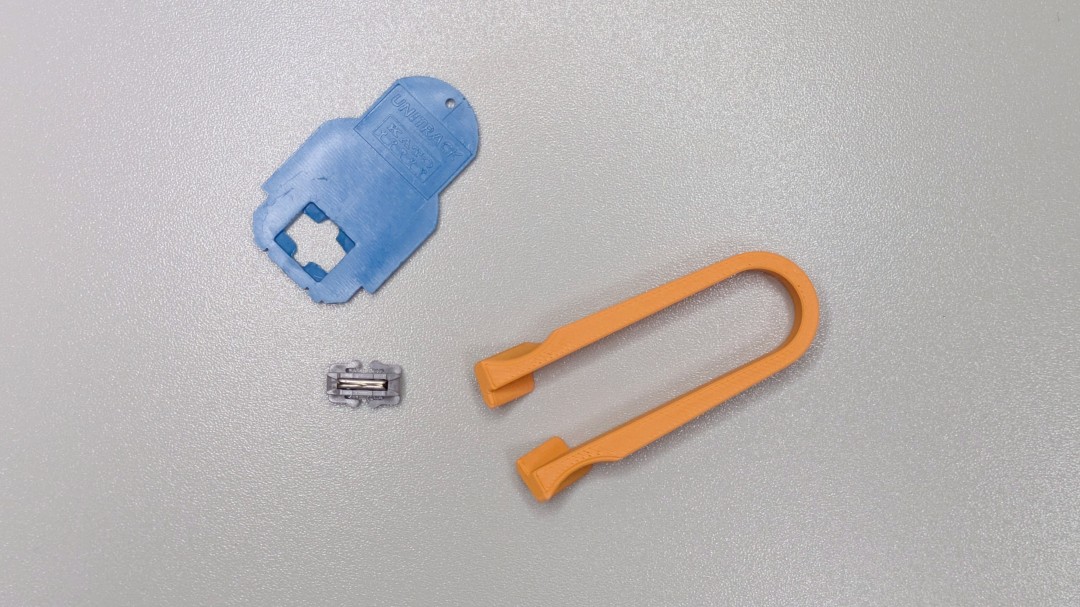

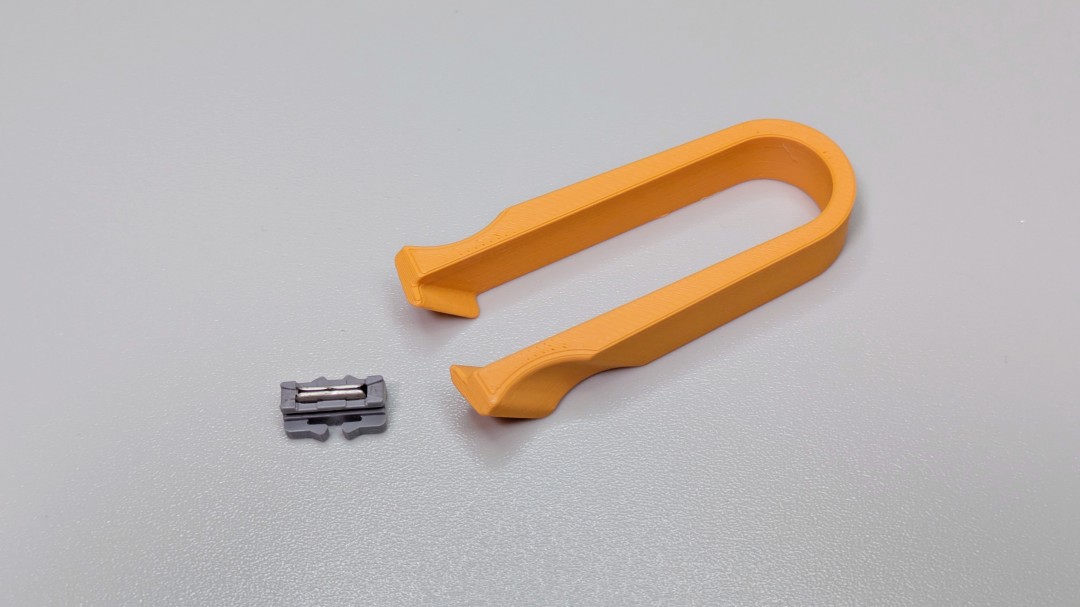

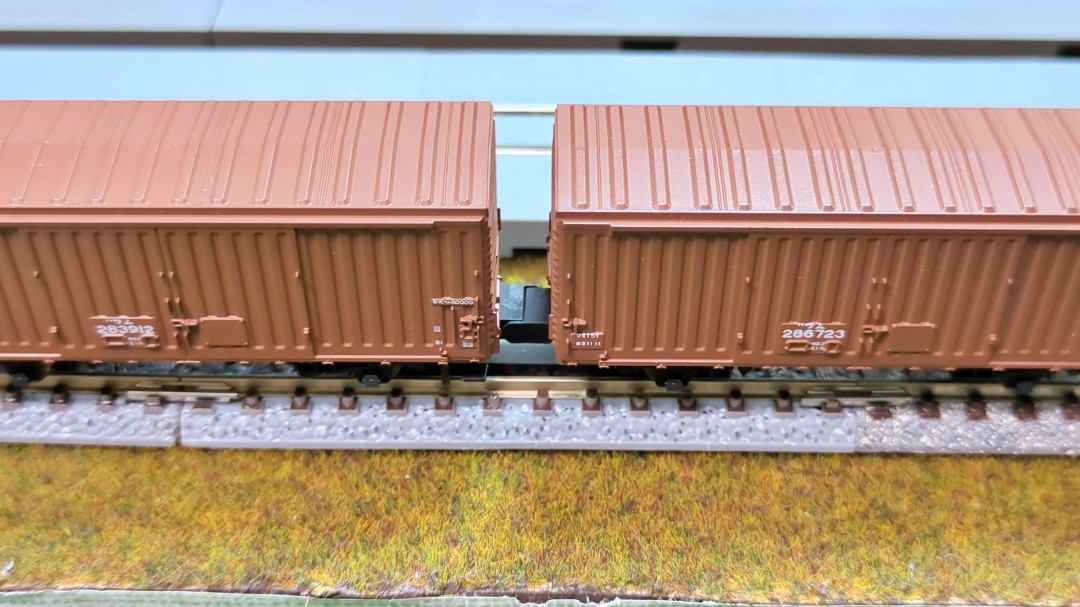

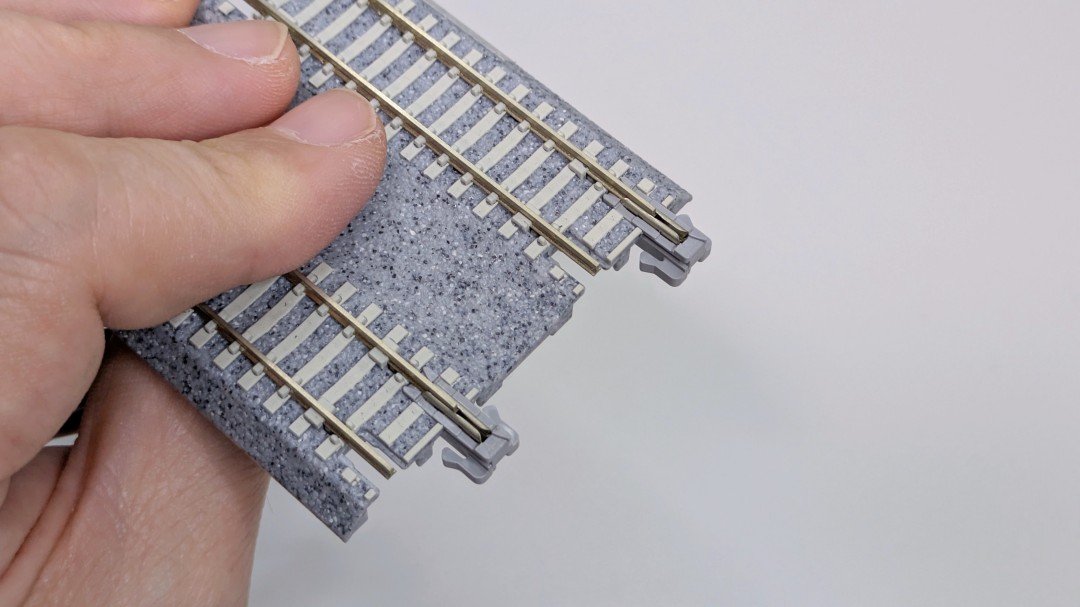

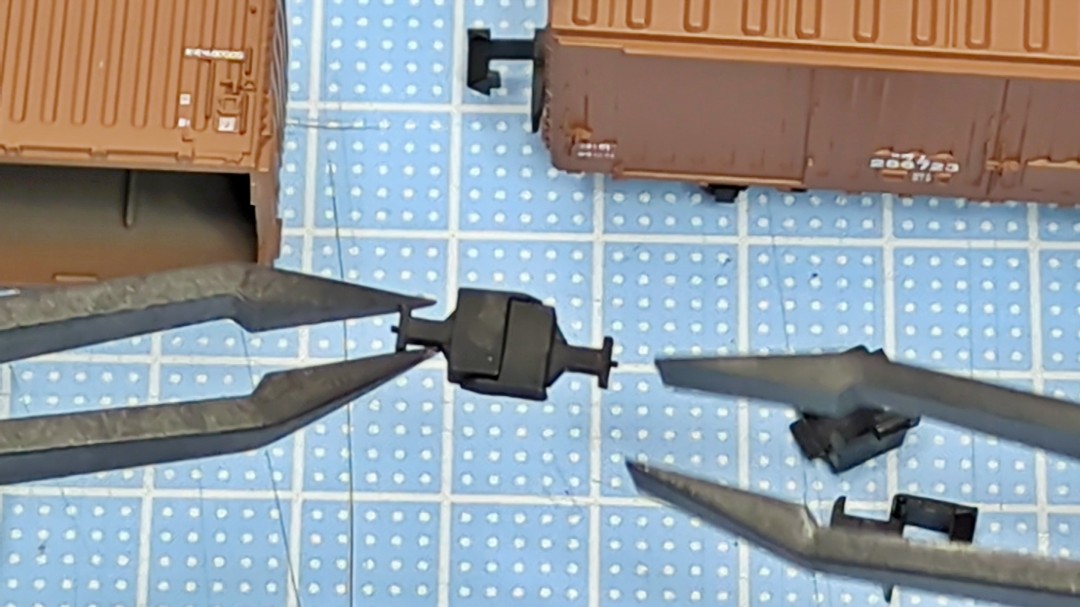

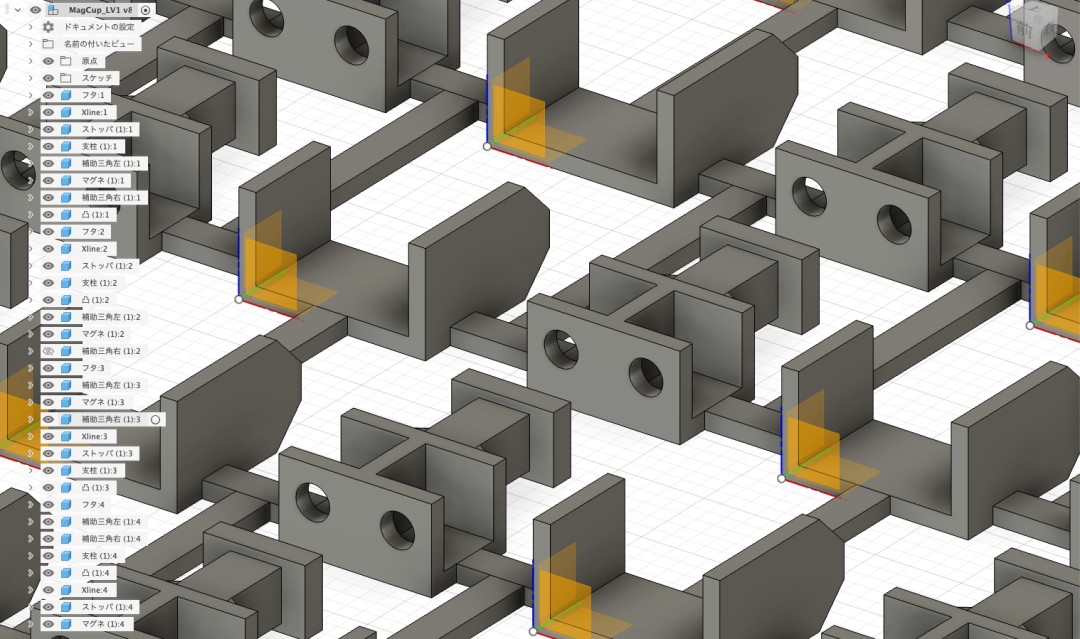

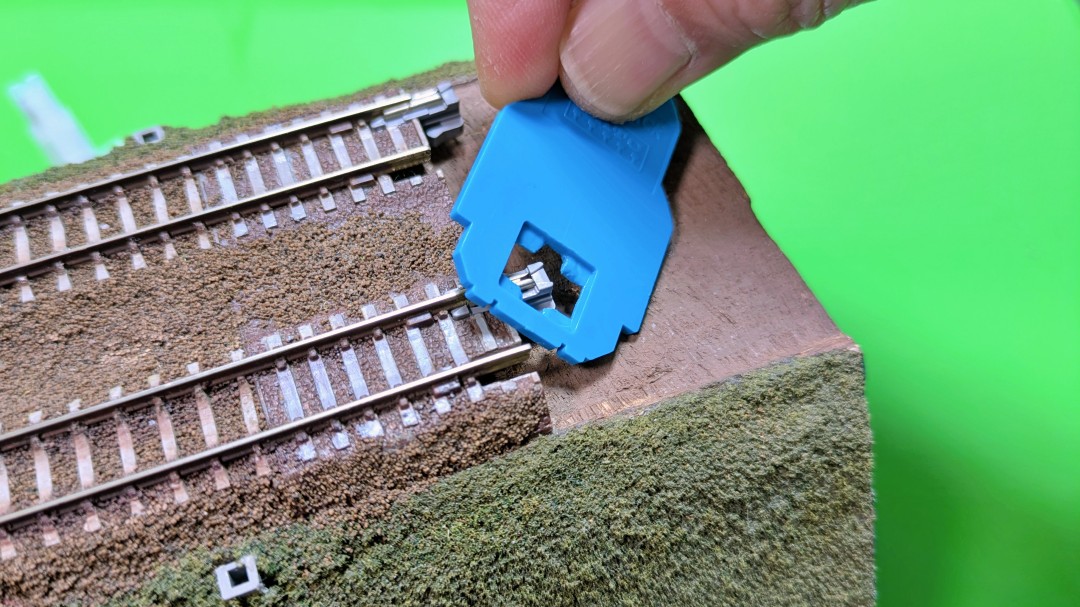

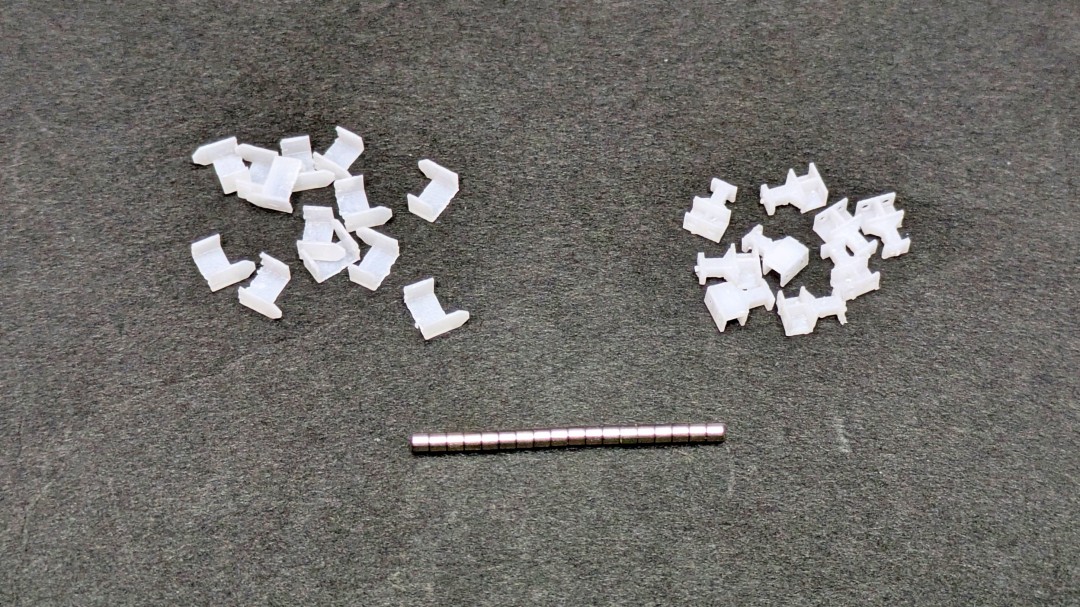

前回は、マグネット式の自動連結カプラーを製作し、連結の安定性やマグネット線路での挙動を確認しました。
elmdcc.hatenablog.com

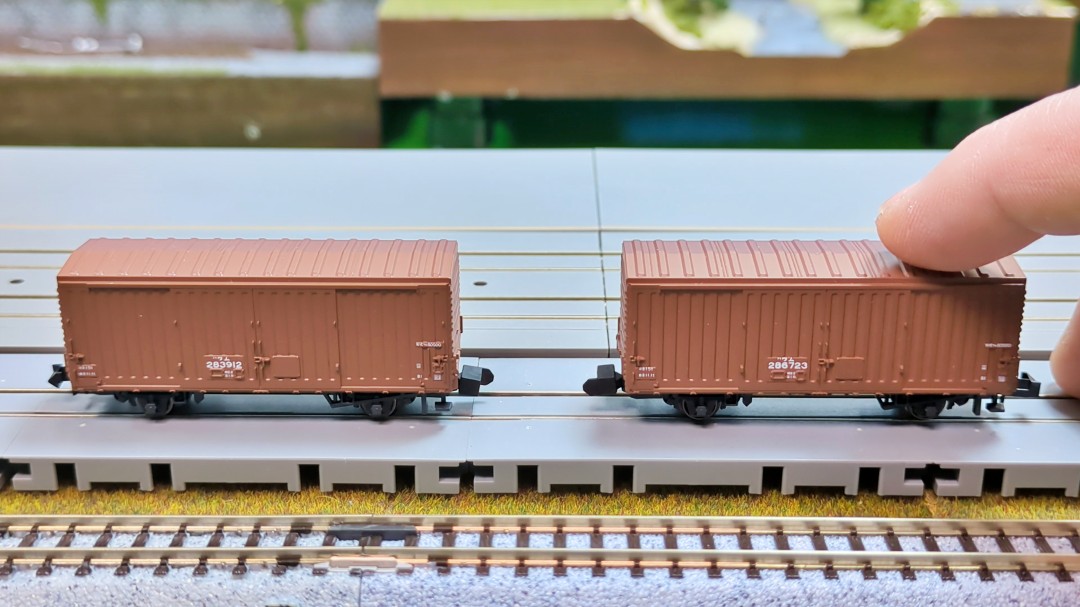

今回はその続きとして、通電機能の組み込み、そして 自動通電カプラーを活用したLED点灯車両とDCCサウンド小型車両の製作 を紹介します。
「近づけるだけで連結&通電」という仕組みが、
電飾やサウンド工作でどれほど便利になるのか——
実際の車両改造を通して詳しく紹介します。
前回と小会の内容をまとめた動画はこちら
youtu.be

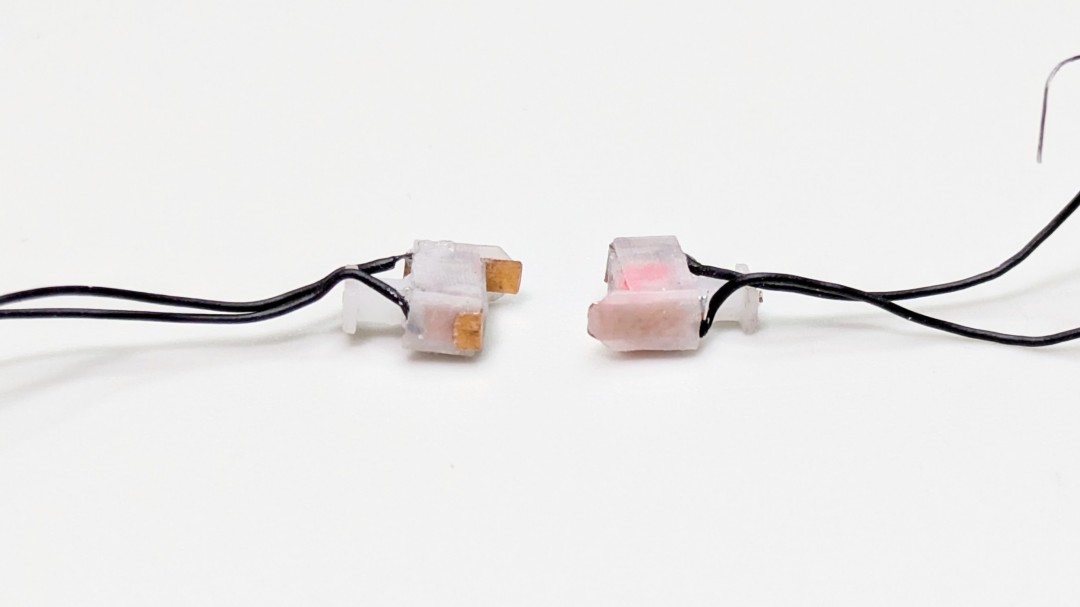

▪️通電機能の組み込み

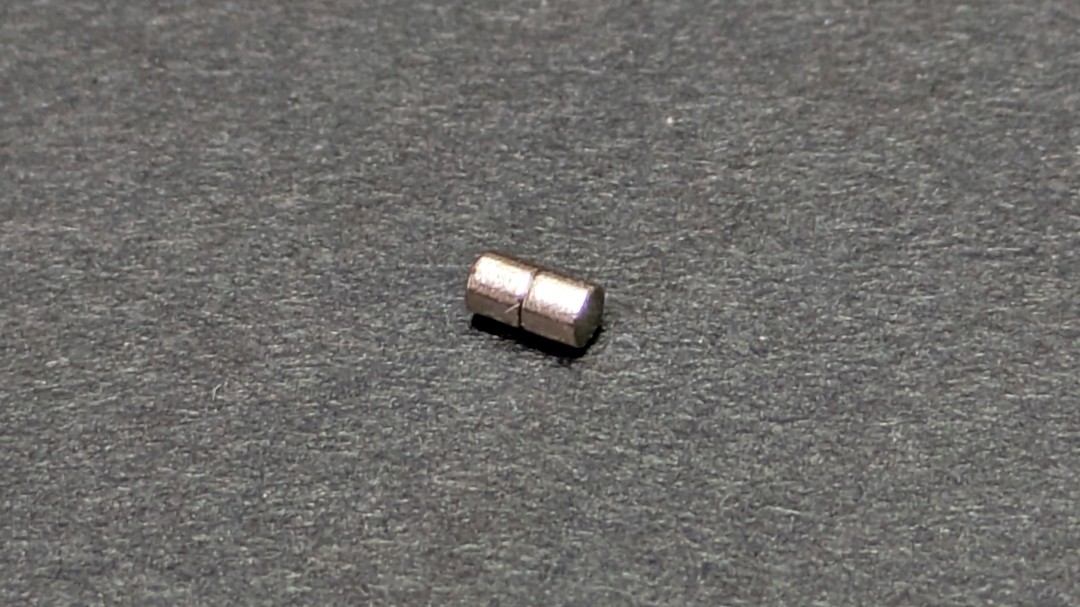

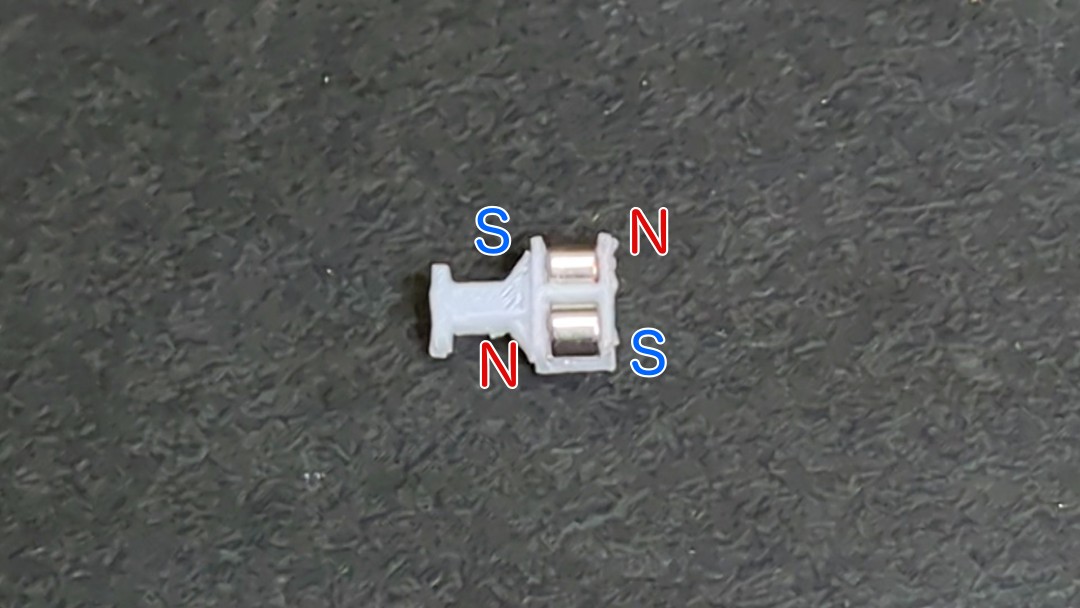

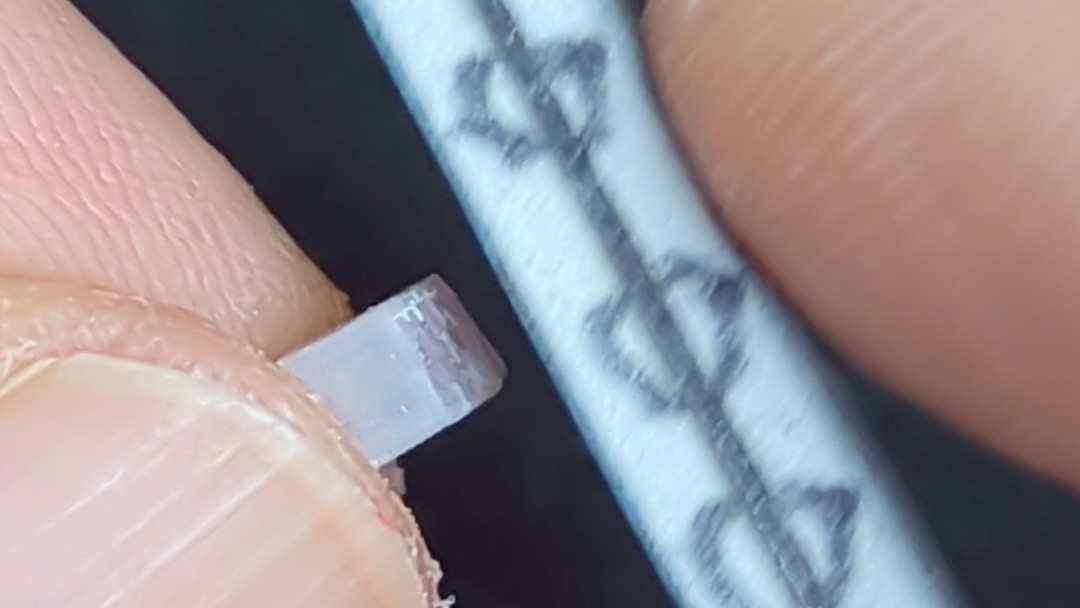

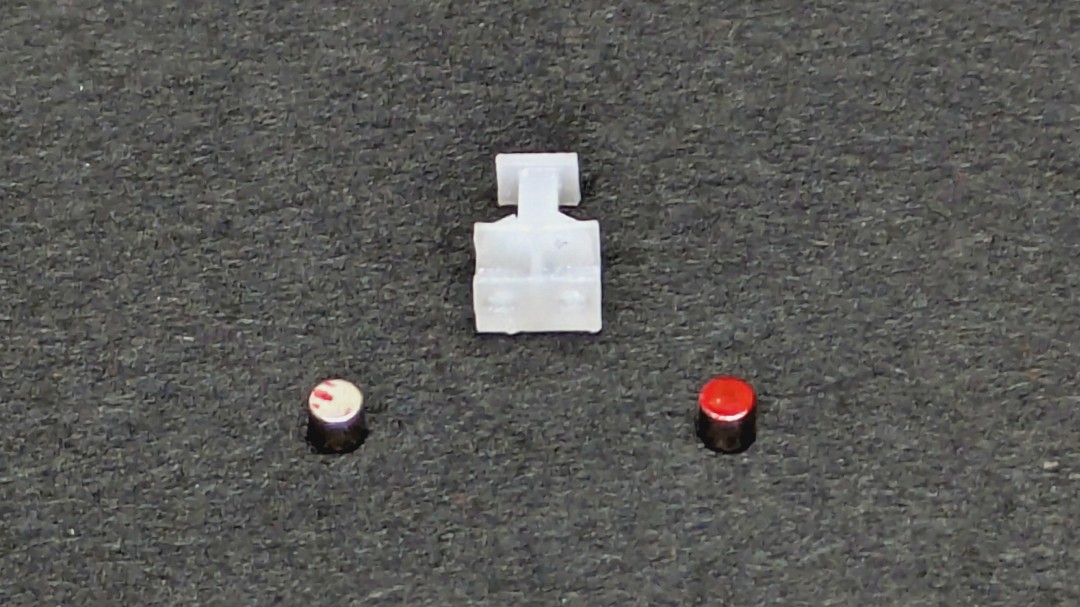

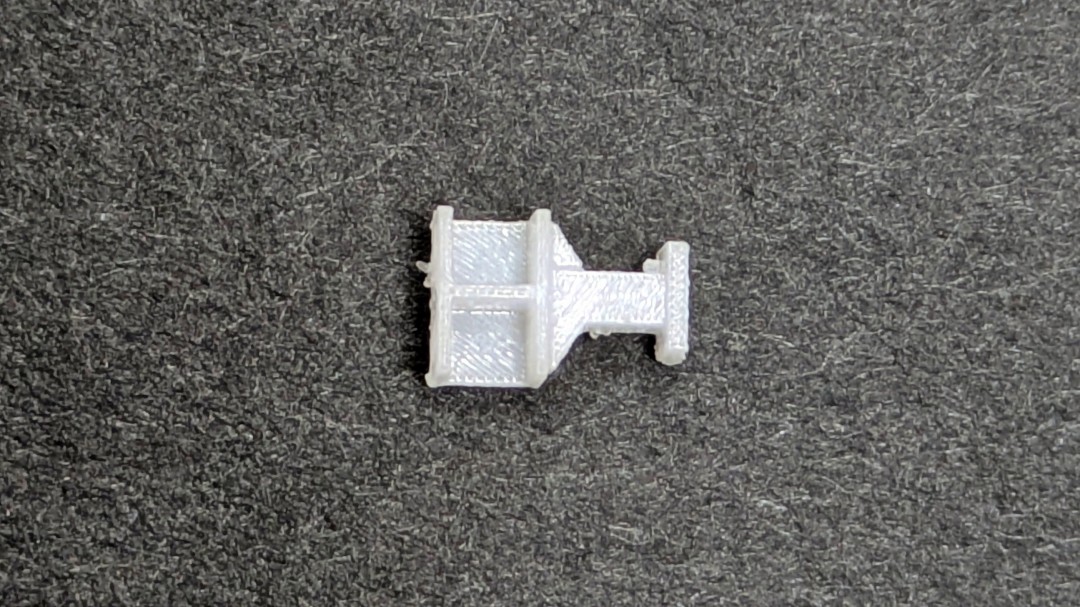

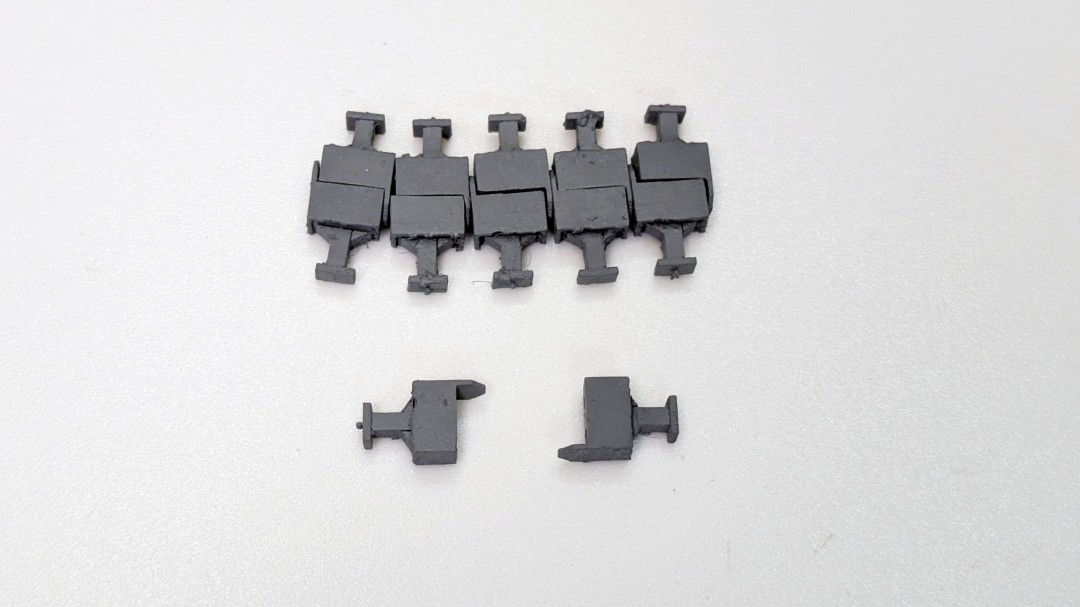

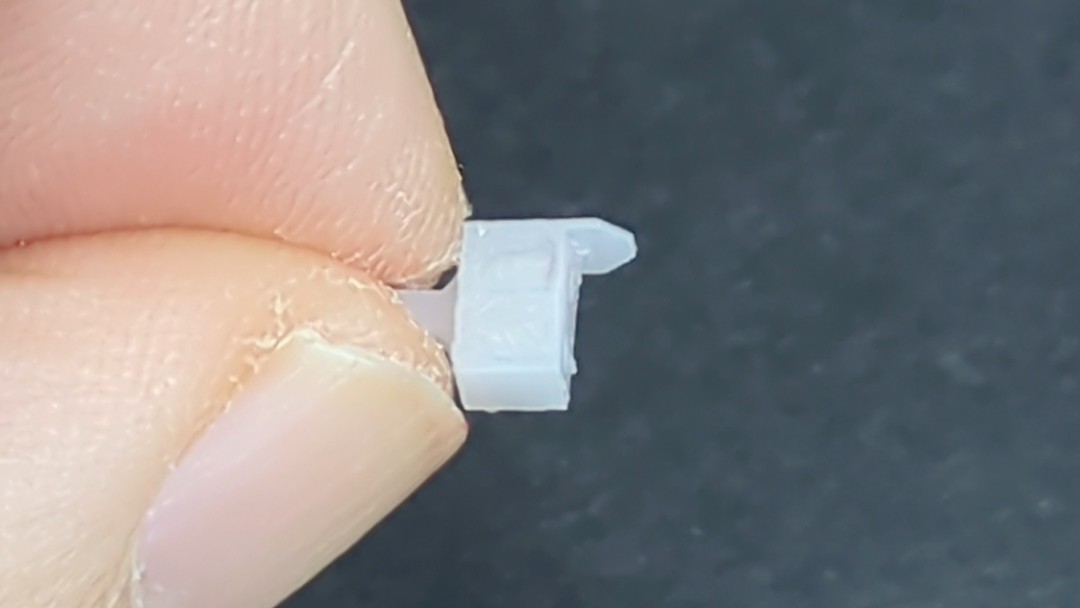

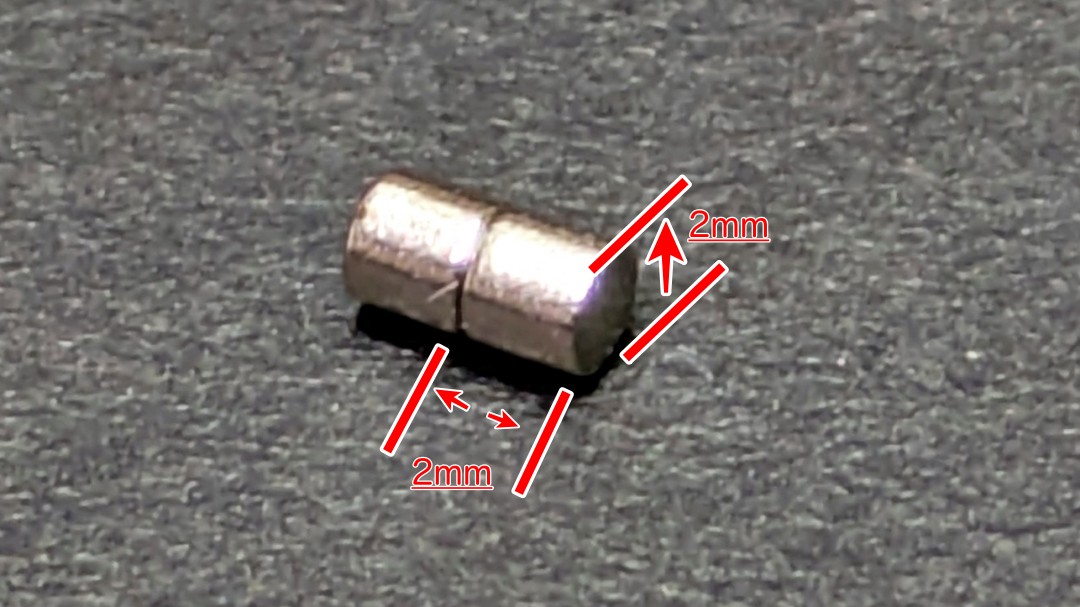

まずは、前回製作したマグネットカプラーに 通電用の接点 を追加していきます。

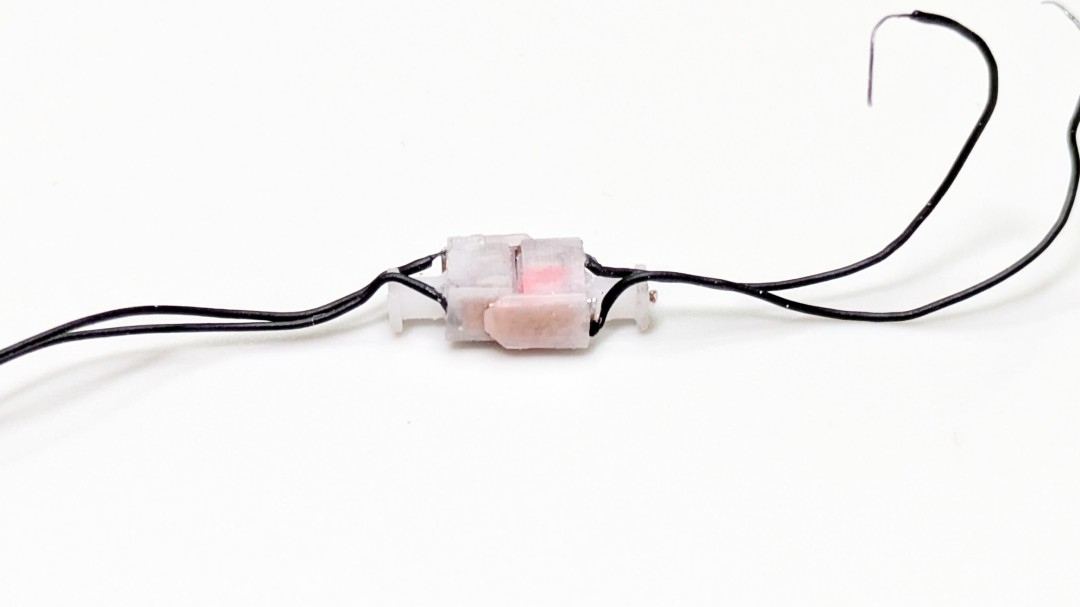

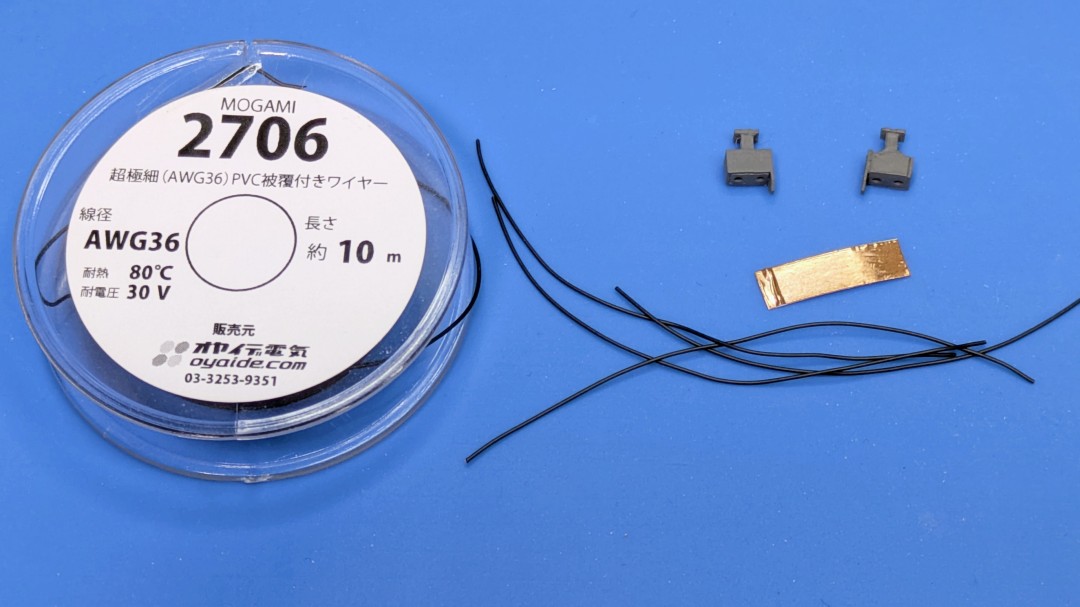

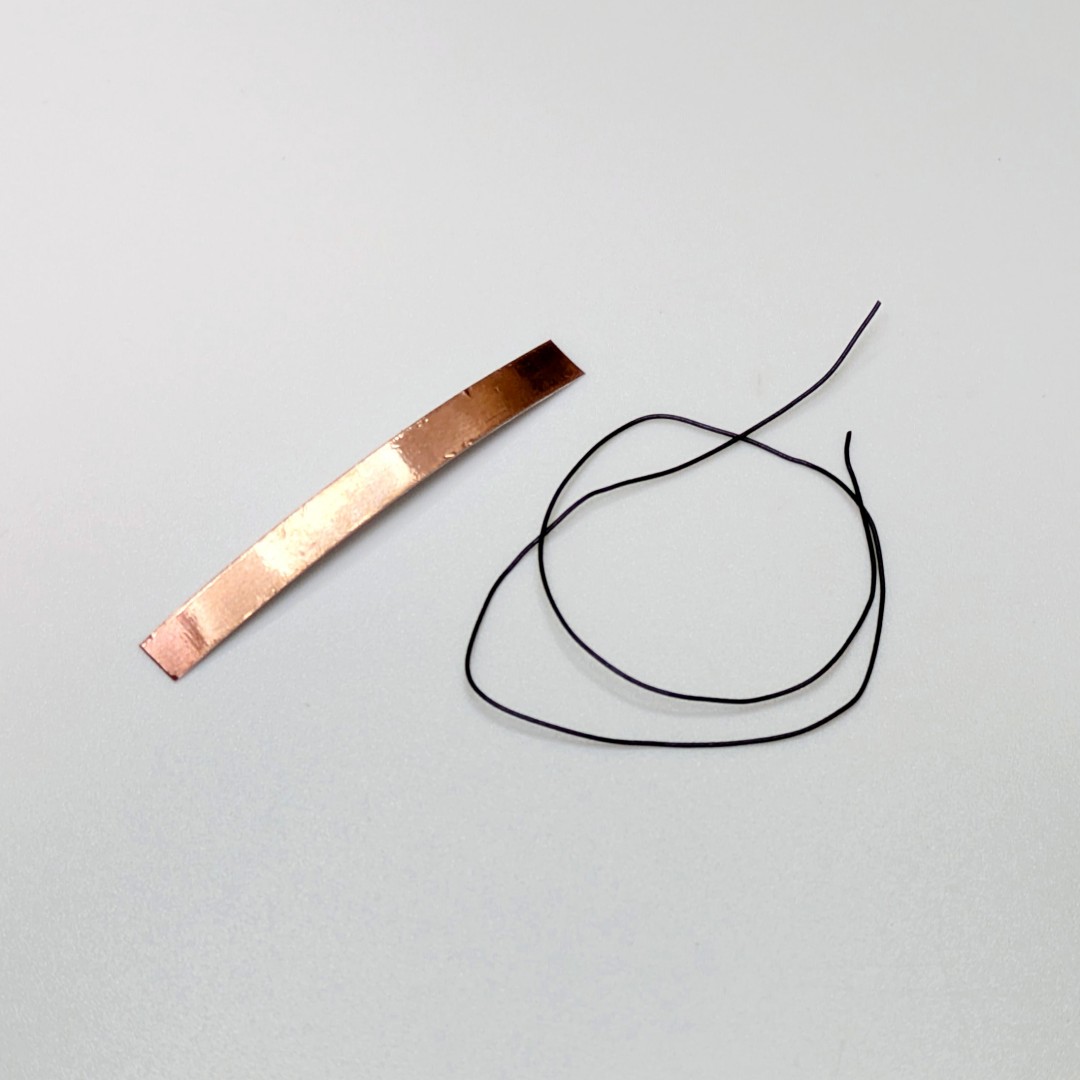

- 使用する材料

・0.25mm程度の細くて柔らかいワイヤー
・5mm幅の銅箔テープ
- 導電テープを細く切り出す

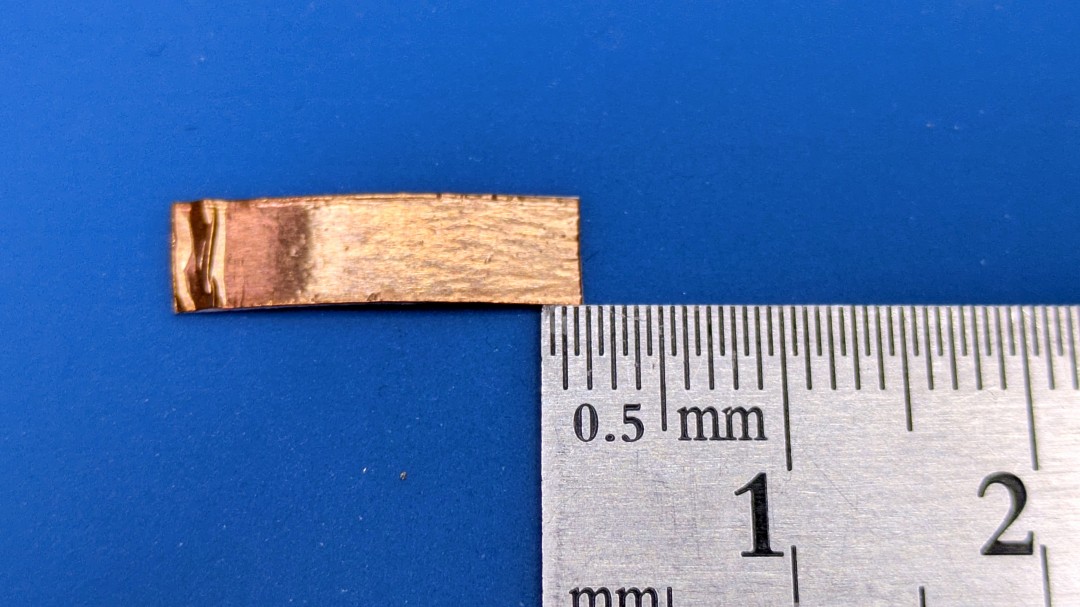

5mm幅の銅箔テープから、長さ 5mm × 幅 1.5mm の細い片を切り出します。

このサイズが、カプラー正面に収まりつつ確実に接点を確保できるバランスです。

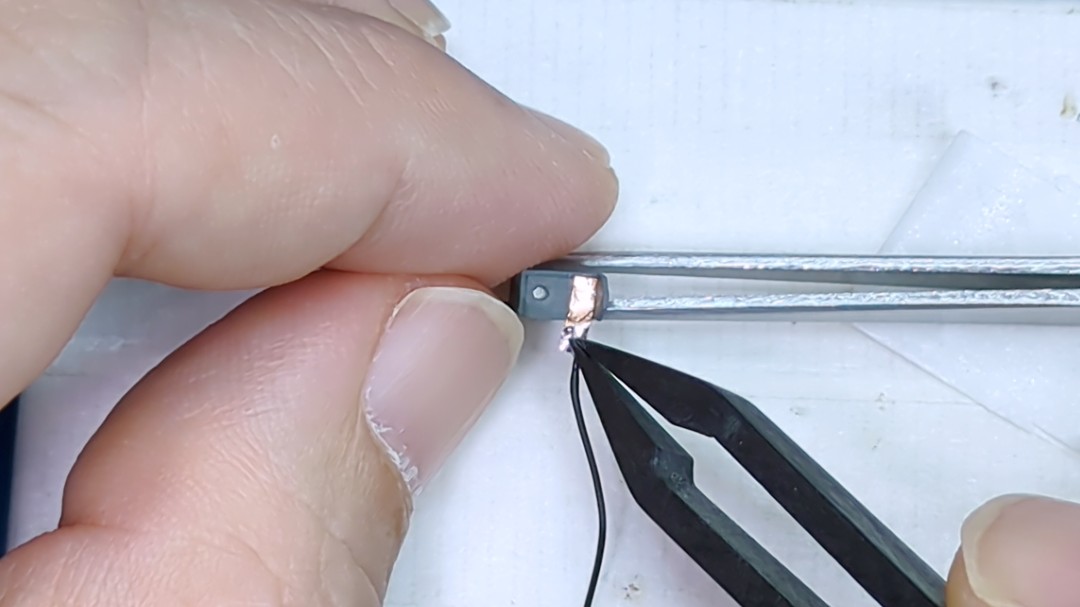

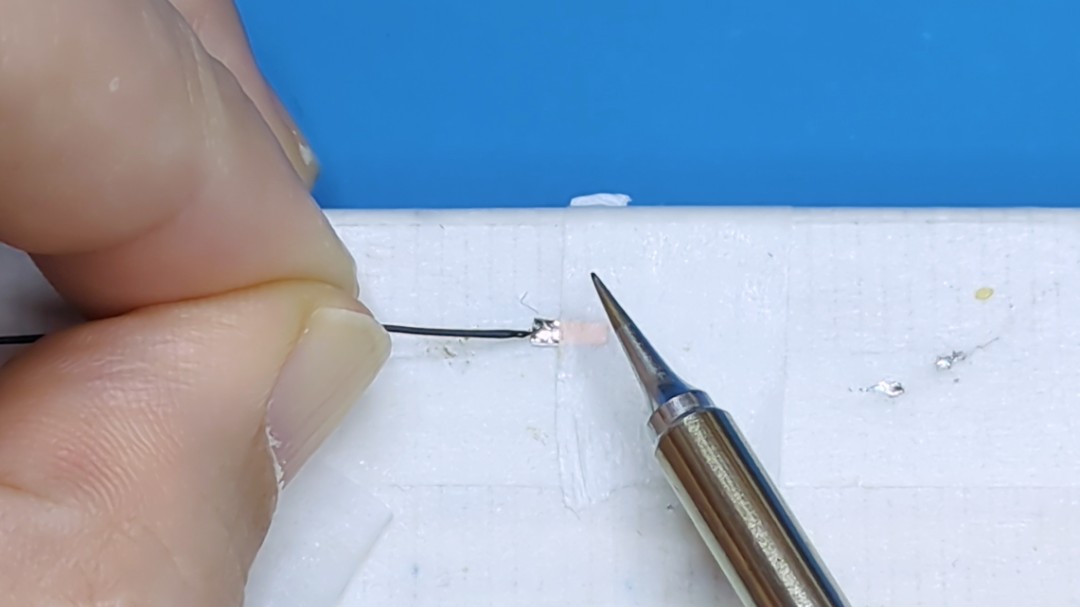

- 極細配線をはんだ付け

0.25mm程度の極細ワイヤーを、切り出した銅箔テープの端にはんだ付けします。
ここは熱をかけすぎるとテープの粘着が弱くなるため、短時間で確実に固定するのがポイントです。
接触面にハンダが流れないよう、マスキングテープで保護しておきます。

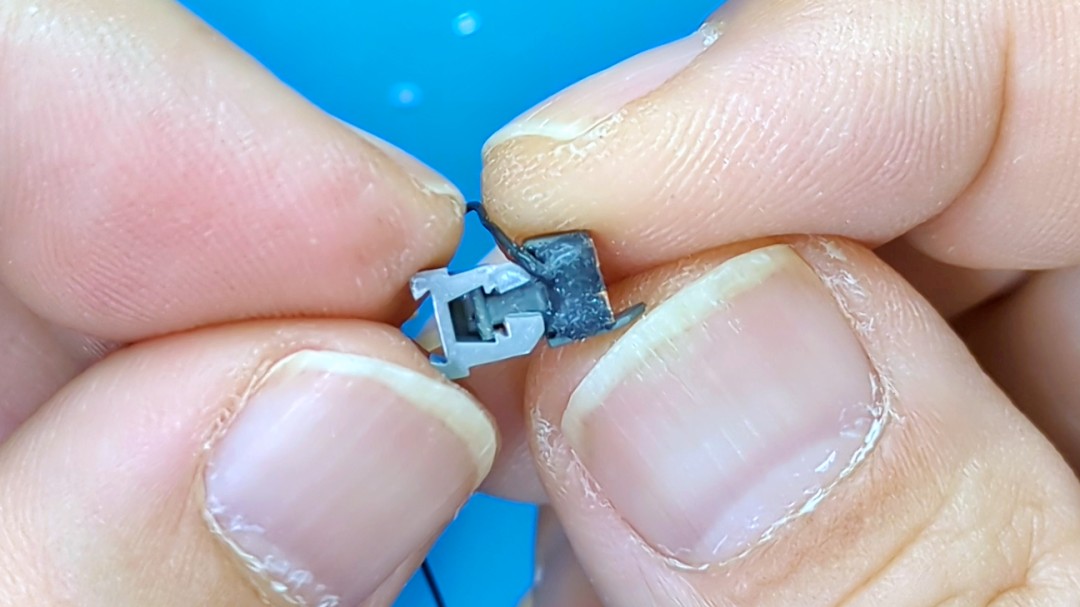

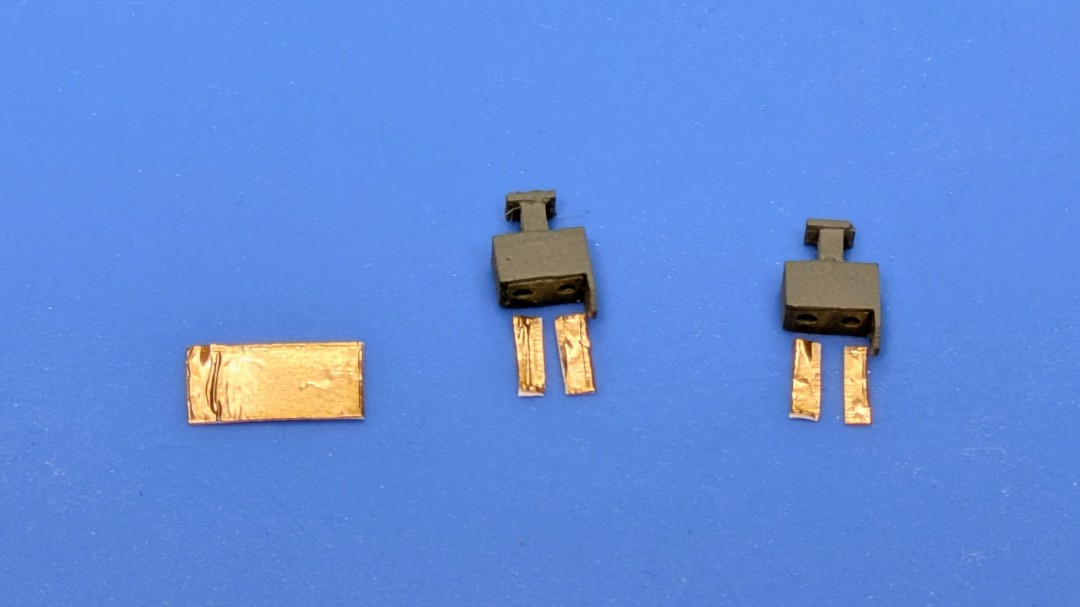

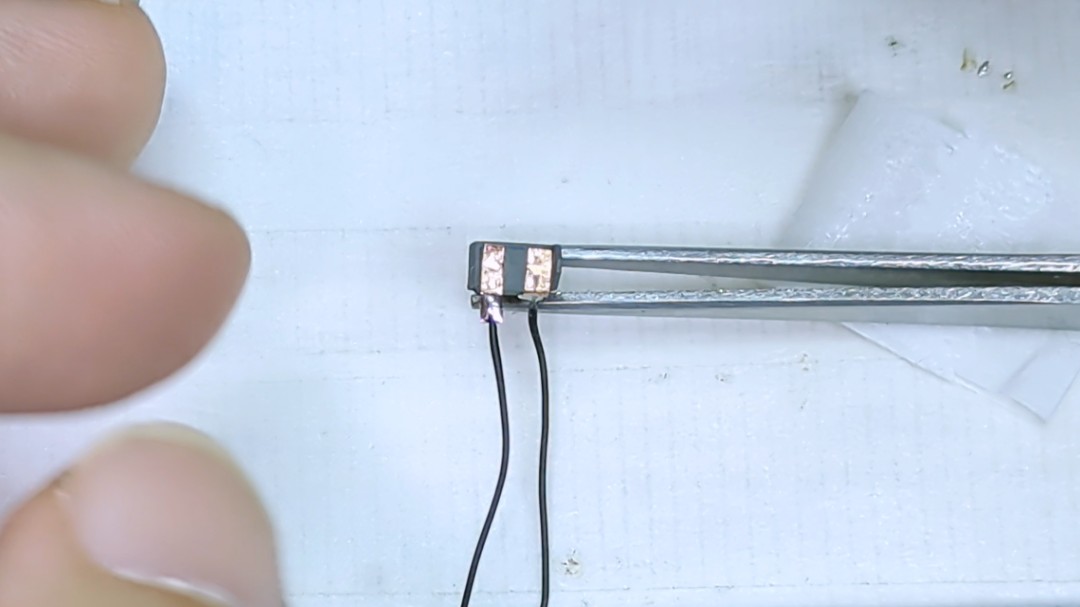

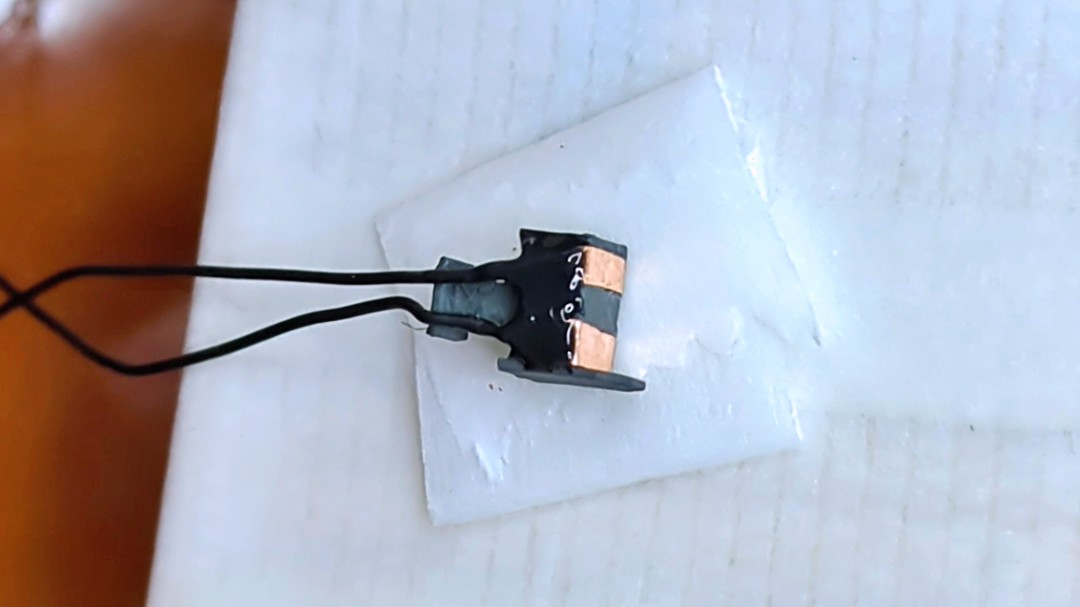

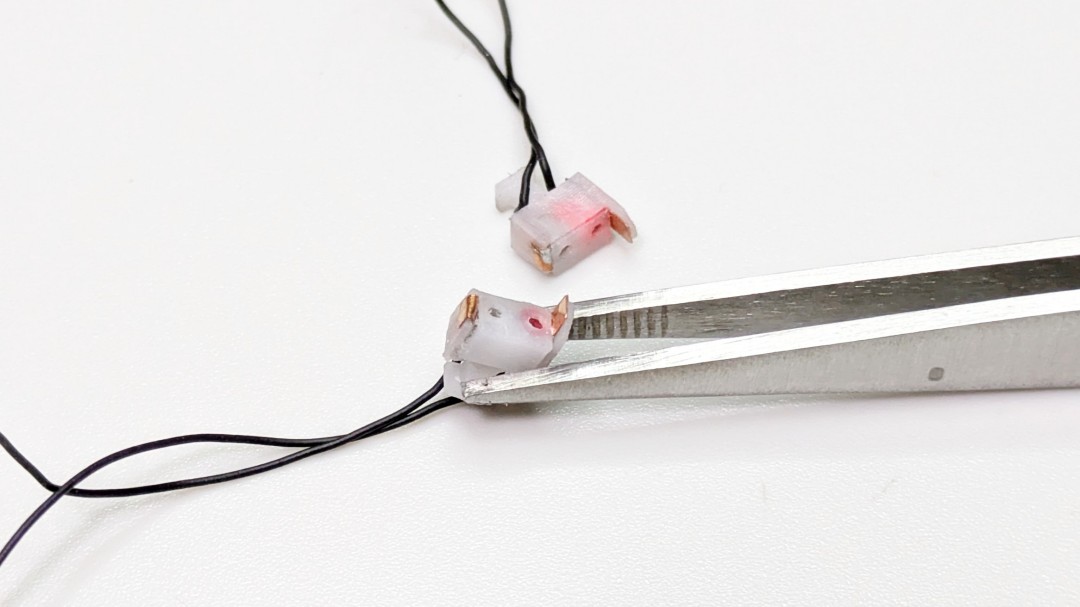

- カプラー表面に導電テープを貼り付け

銅箔テープをカプラーの正面に貼り付け、連結時に相手側と接触する位置に接点が来るよう調整します。
ショート防止のために、端に合わせて貼り付け、銅箔テープ同士の隙間を確保します。

この位置決めが後の通電性能に大きく影響します。

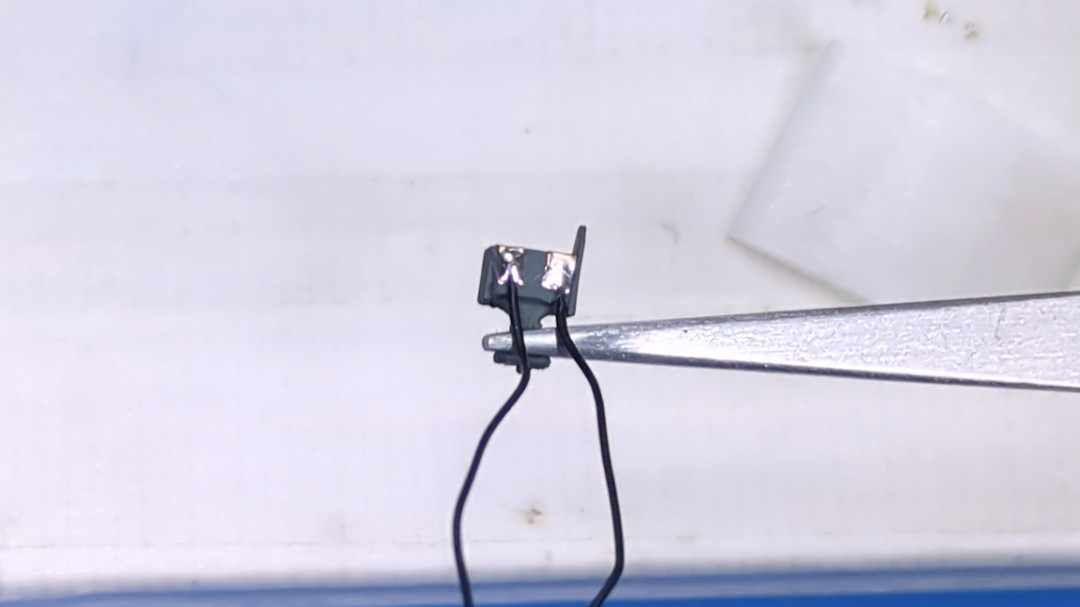

はんだ付けしたワイヤー部分は、カプラー裏側へ折り返して貼り付け、配線を後方へ逃がします。
- 絶縁保護

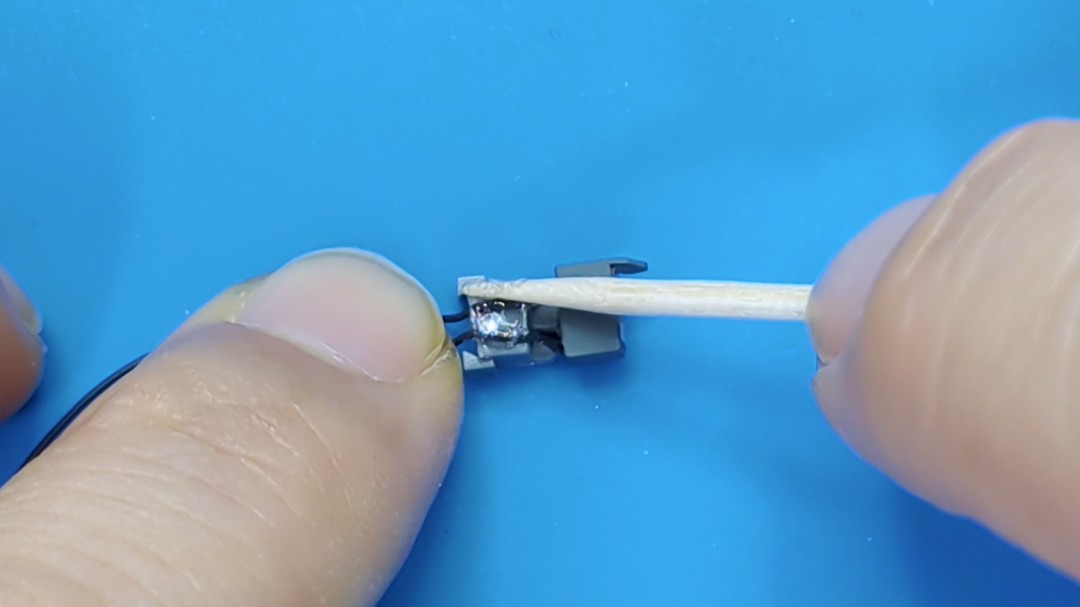

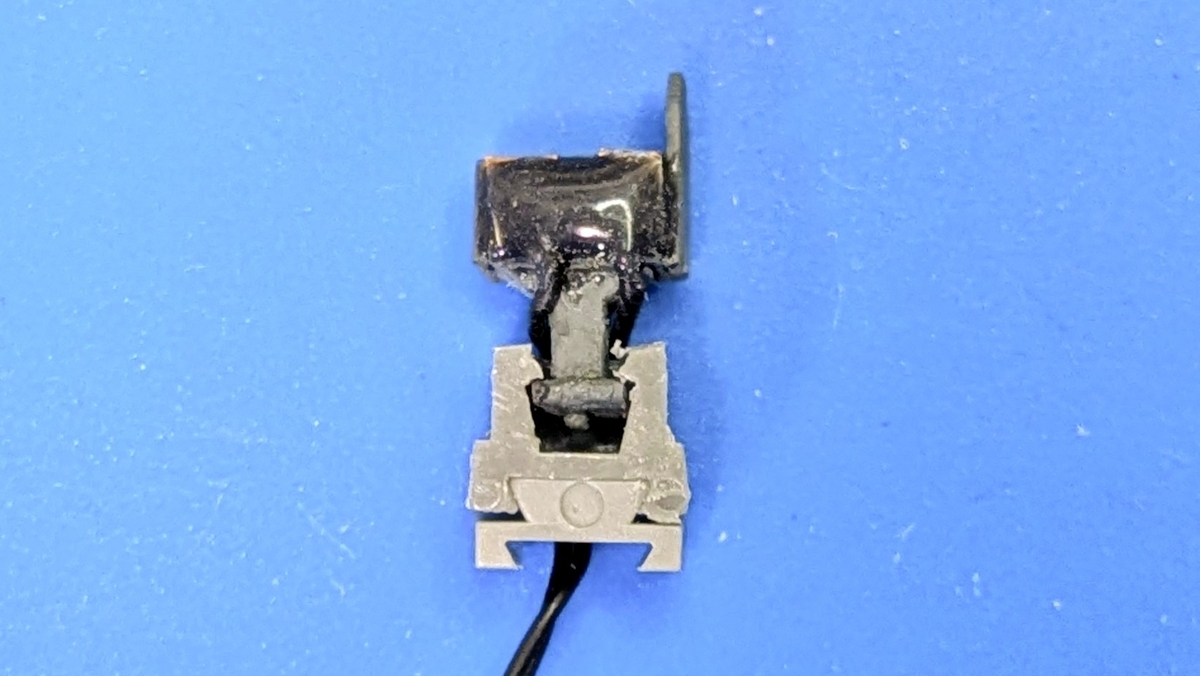

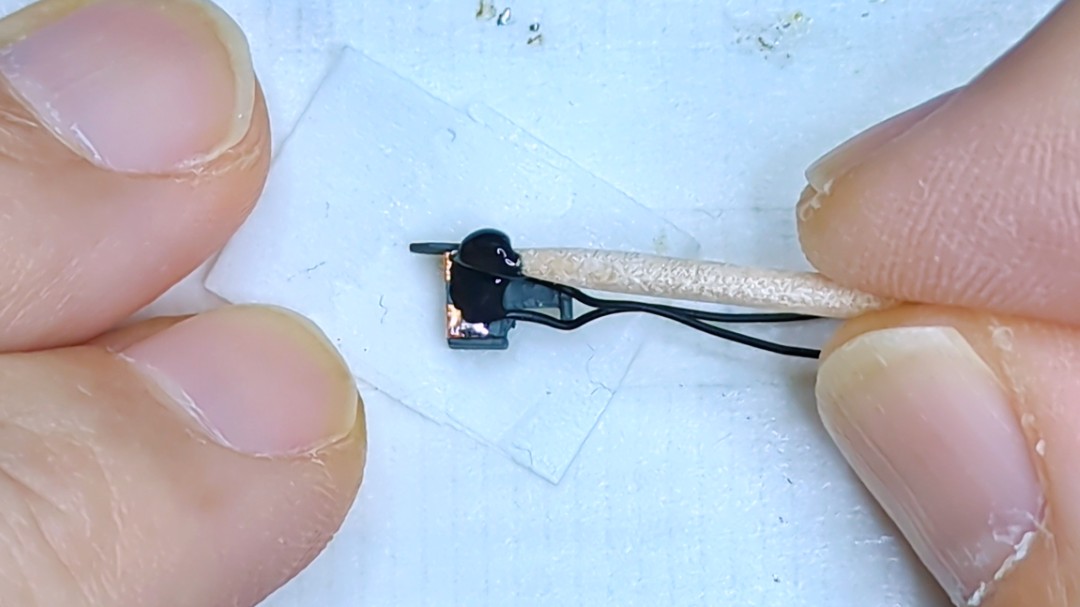

カプラー裏側のはんだ付け部分は、黒いゴム系接着剤で絶縁保護しておきます。
導電部が脱線時などに線路へ触れてショートするのを防ぐための重要な工程です。
▪️ライト点灯化の配線加工と通電テスト

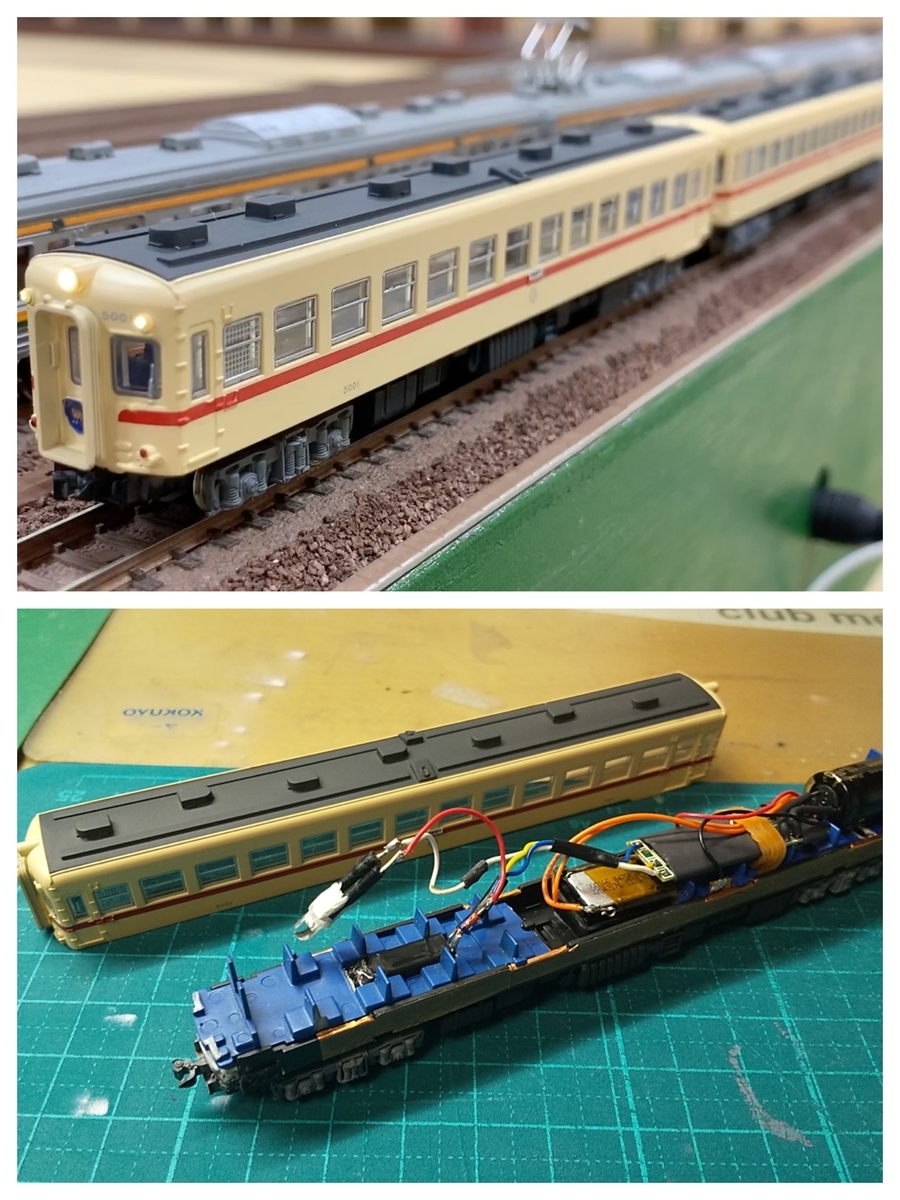

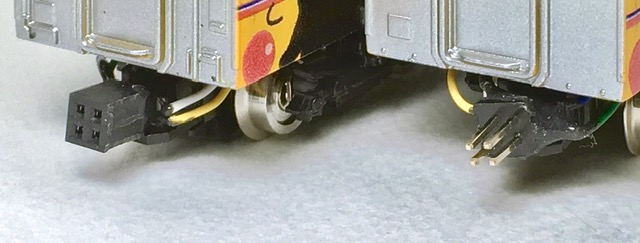

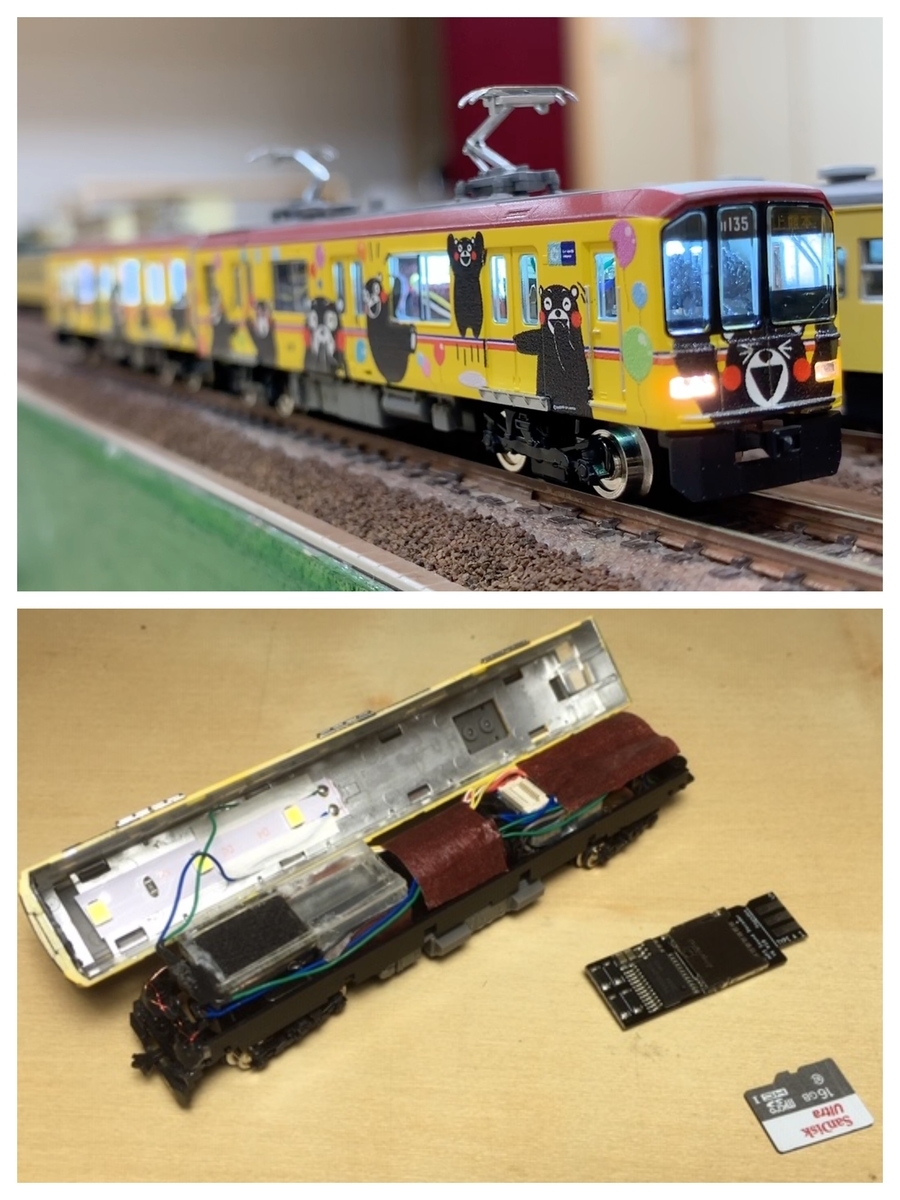

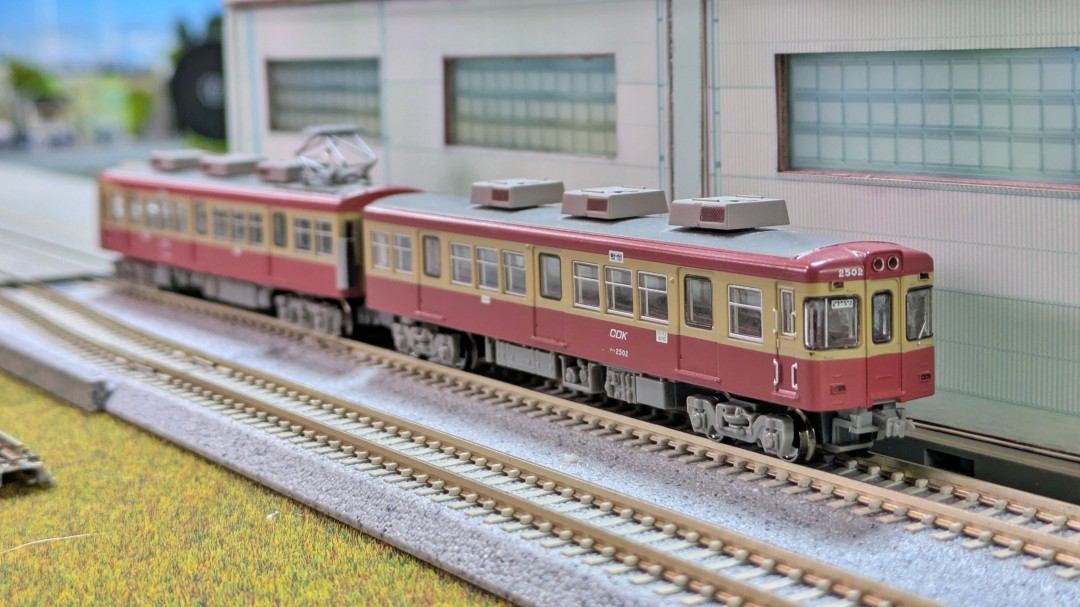

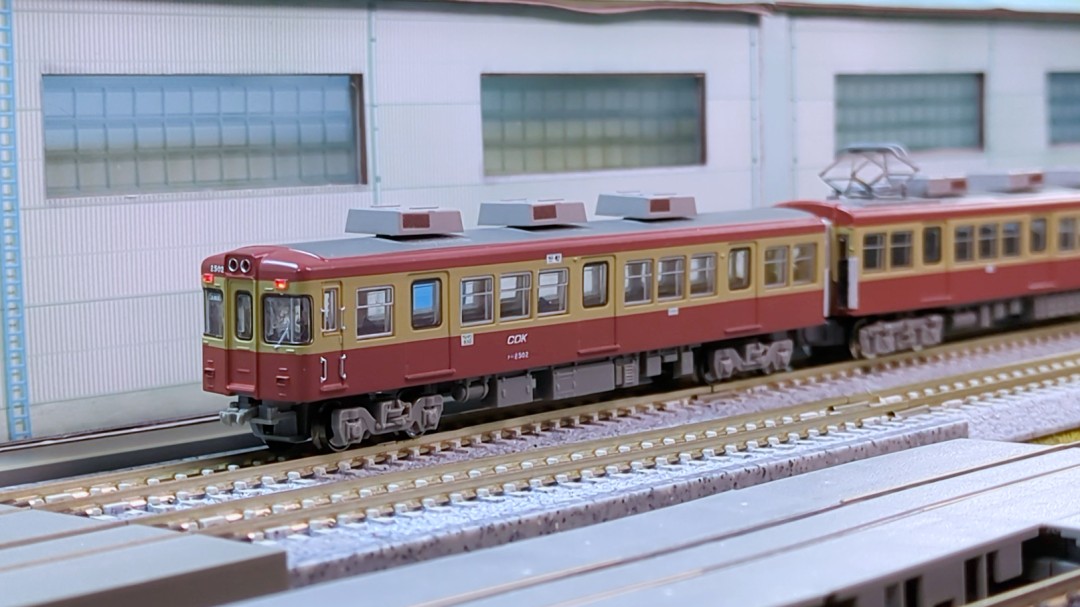

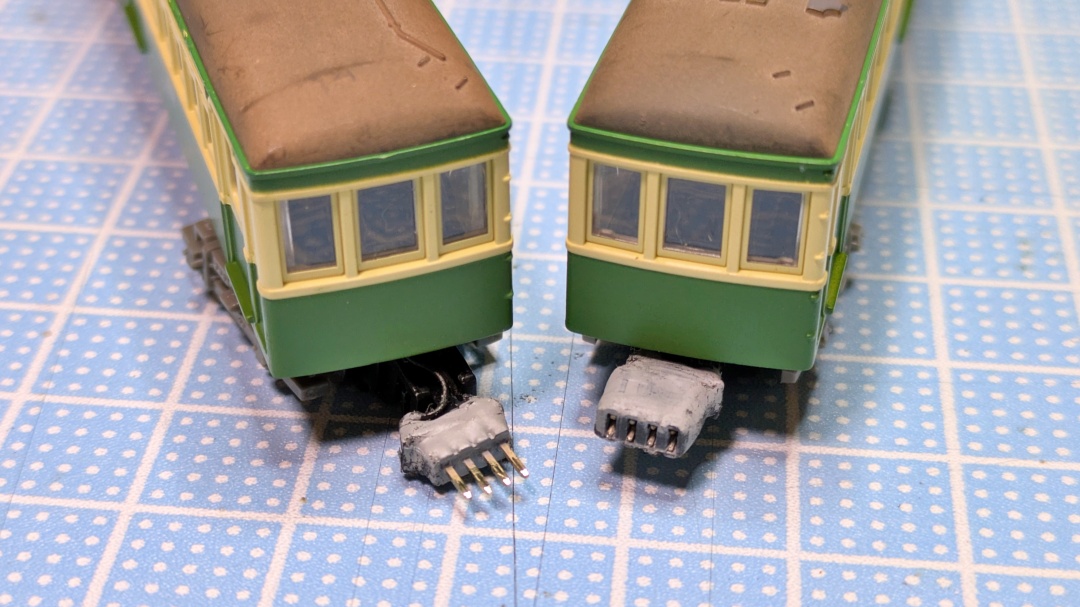

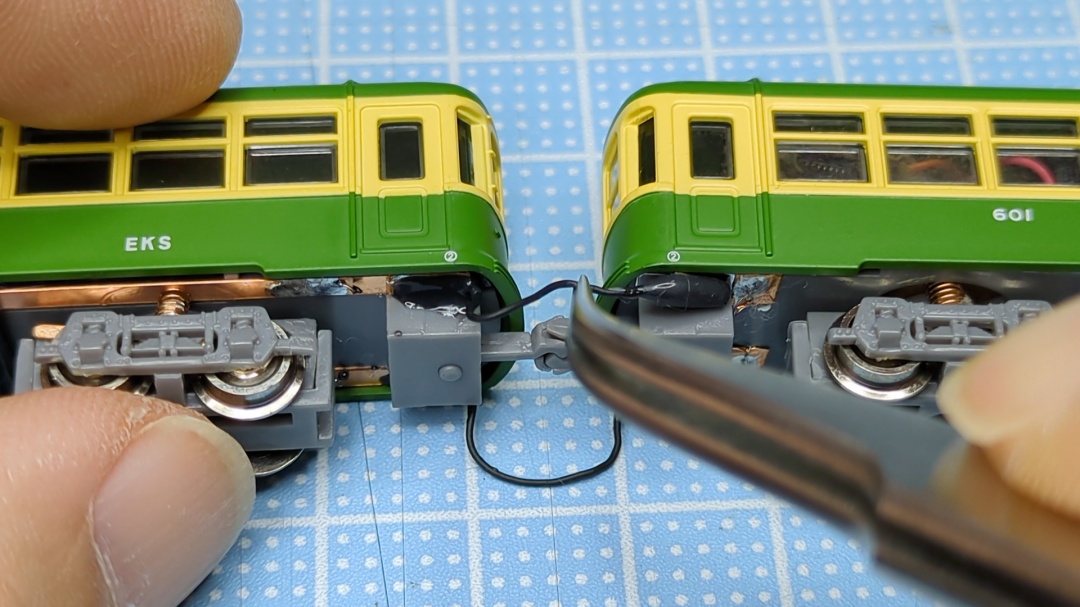

今回は、以前「通電ジャンパー線」でライト点灯化した鉄コレ車両を使用します。

もともとはモーター車からジャンパー線で電気を供給してライトを点灯させていましたが、今回はそのジャンパー線を 自動通電カプラーに置き換えてテストします。
- トレーラー車の配線
まずはトレーラー車側の配線を整えます。
1. カプラー受けの加工

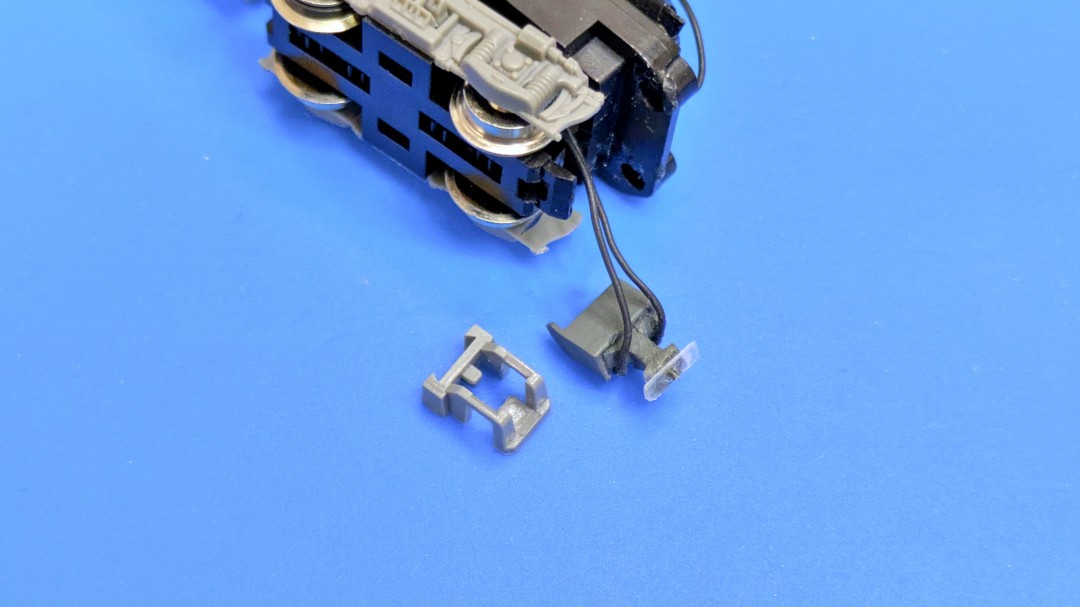

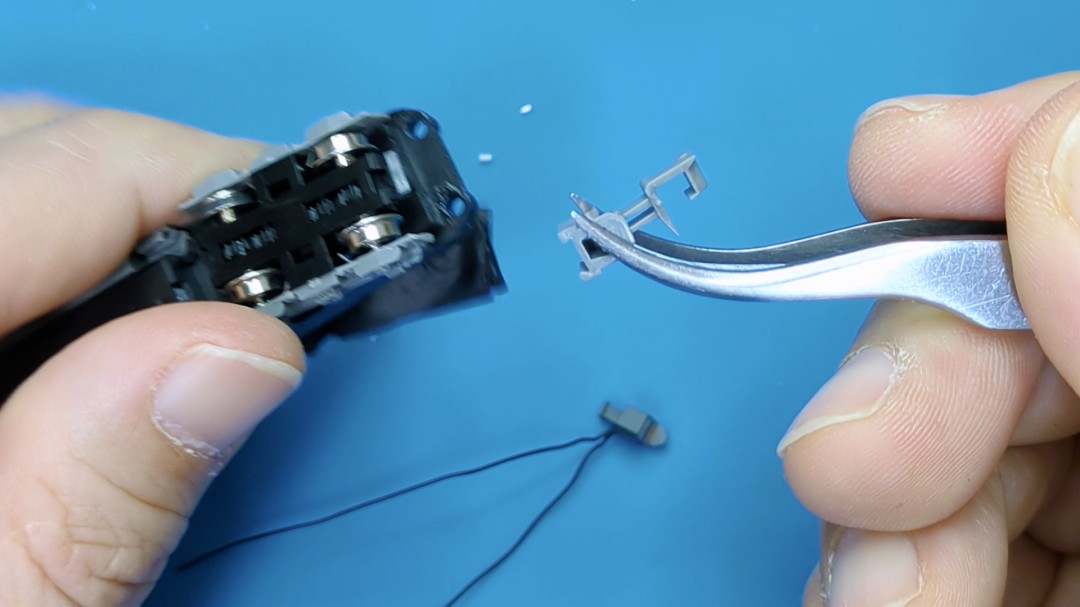

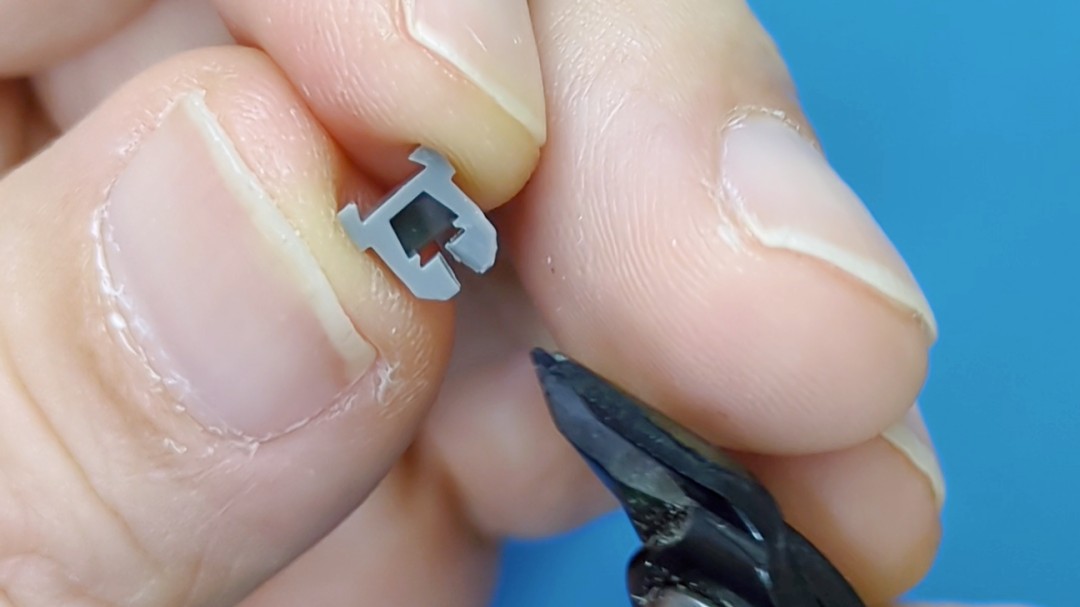

台車からカプラー受けを取り外します。カプラー受けを中央でカットし、マグネットカプラーが収まるように調整します。

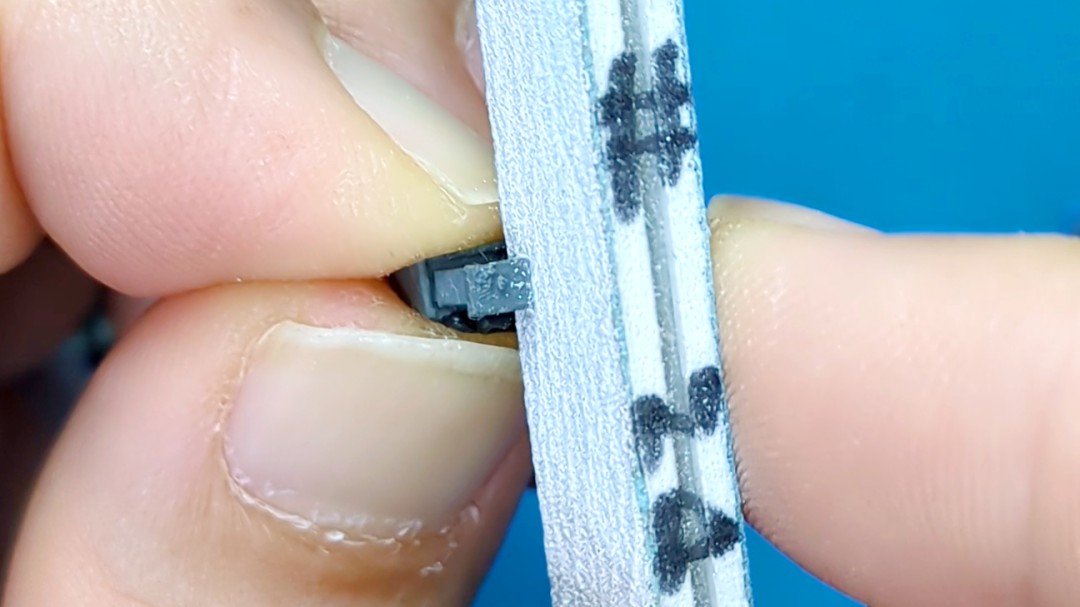

マグネットカプラー後部を少しヤスリで削ると、鉄コレのカプラー受けに“ぎゅっ”と収まります。

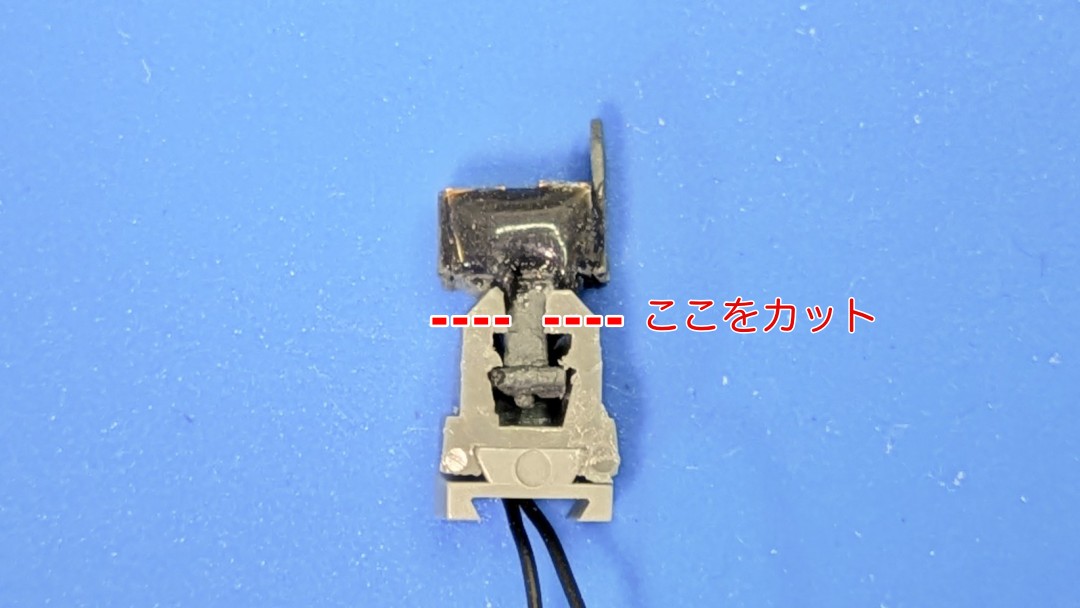

ここをカットして、カプラーの首振りを良くして通電を安定させる
※干渉する部分はカットしておくとスムーズです。

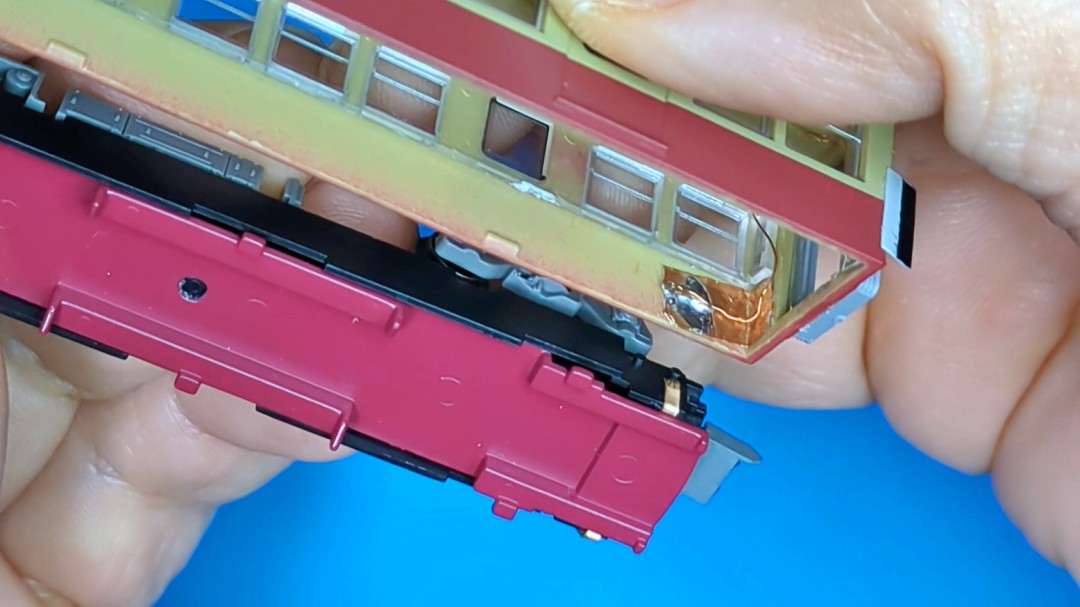

2. ライト配線の処理

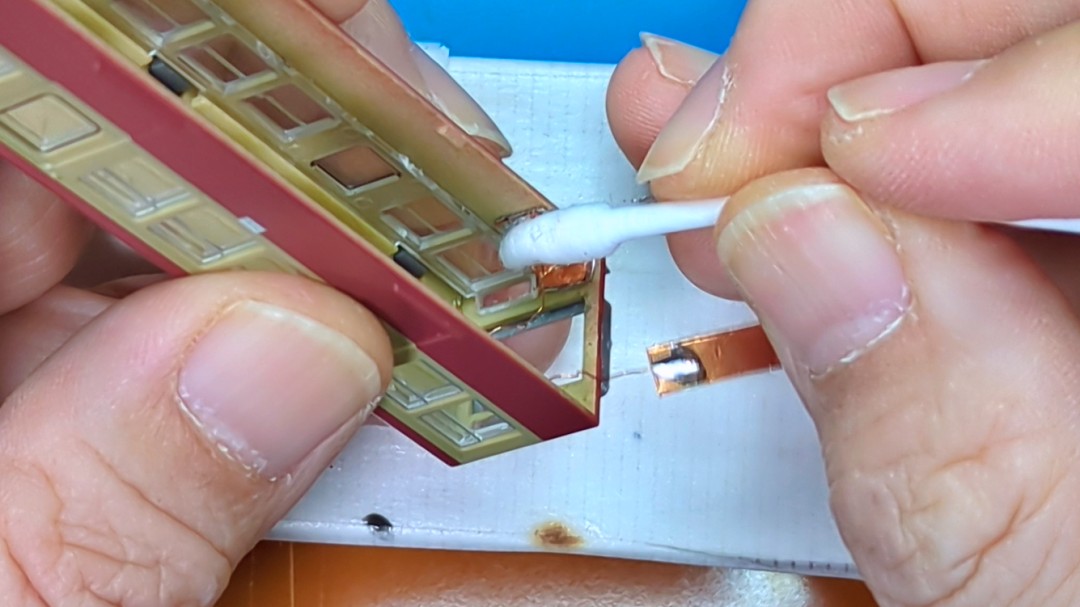

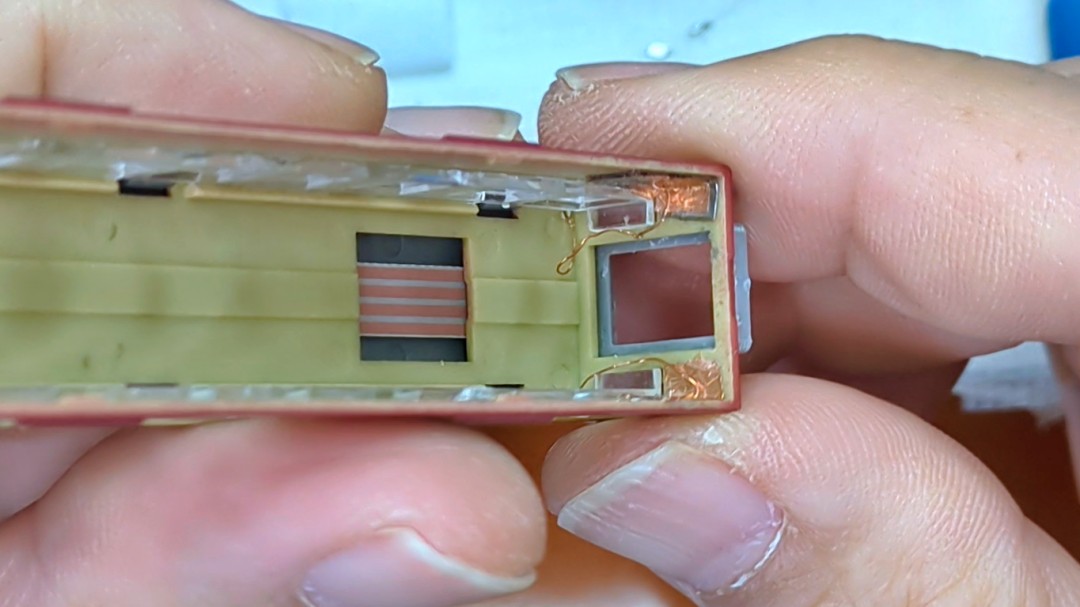

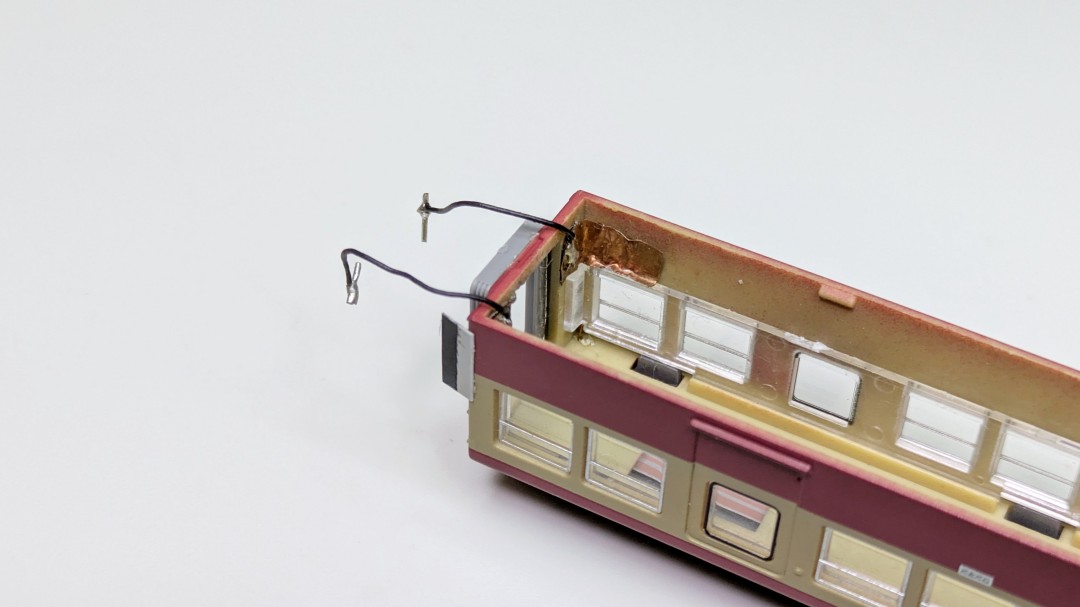

ライトから伸びている配線の先に、銅箔テープをはんだ付けします。

配線した銅箔テープは、ボディー内側に貼り付けて固定します。

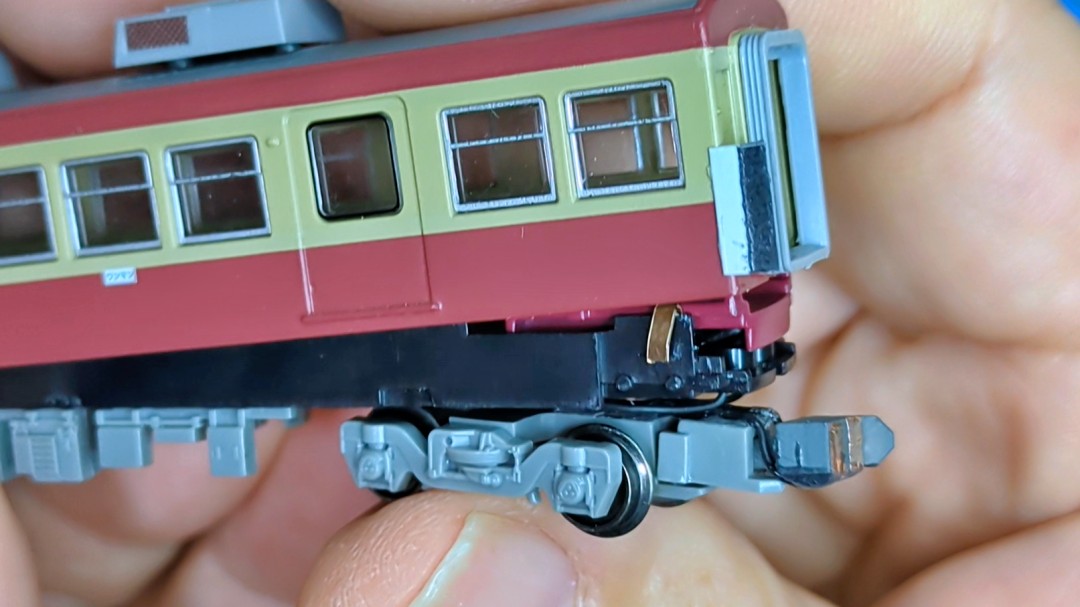

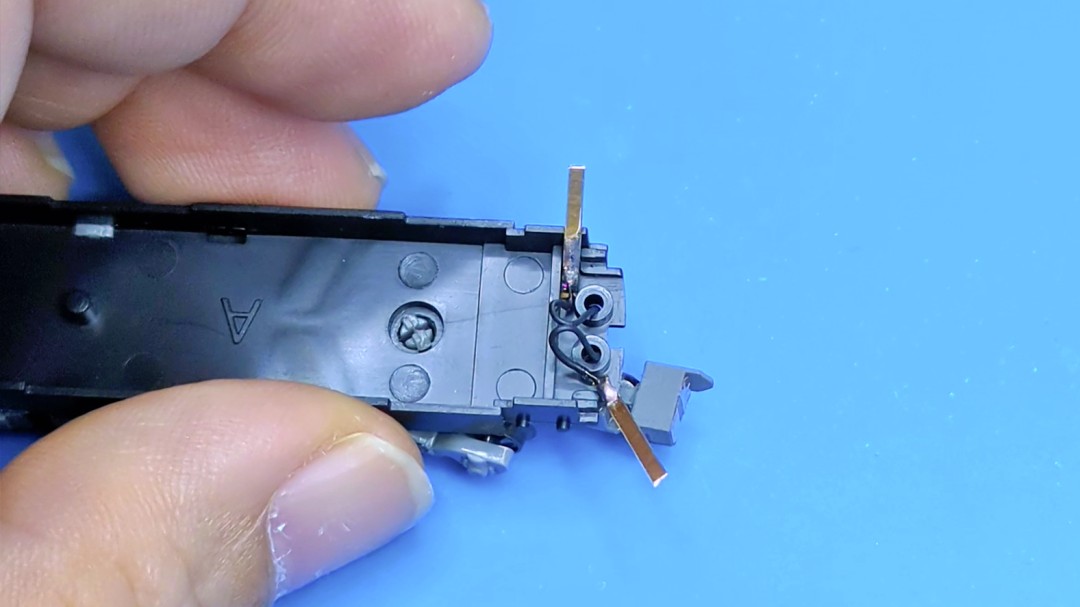

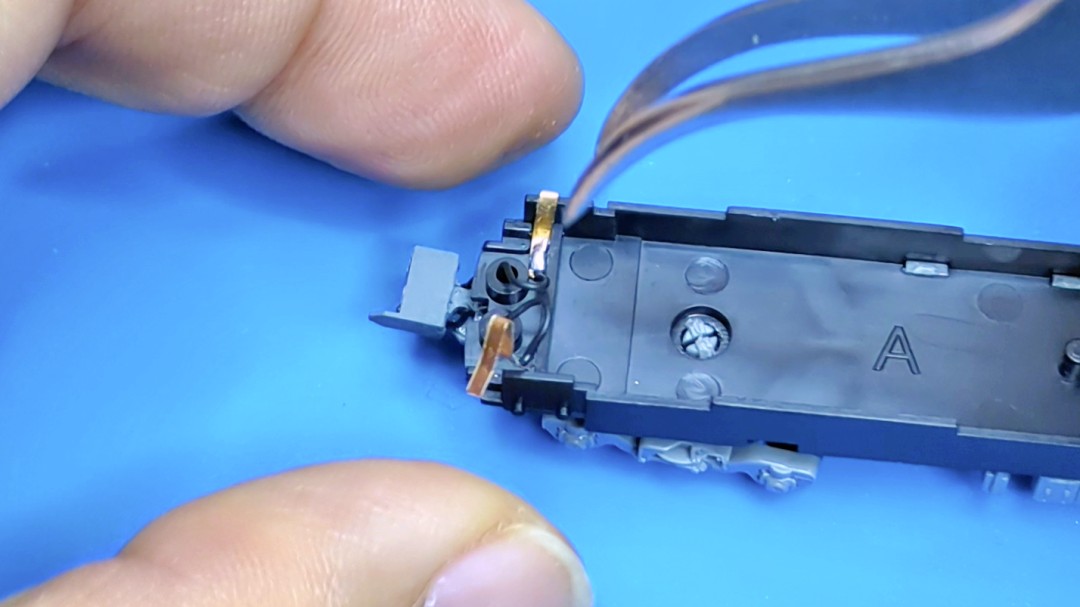

3. 台車側からの配線

台車側の配線は床下の穴を通して車内へ引き込みます。

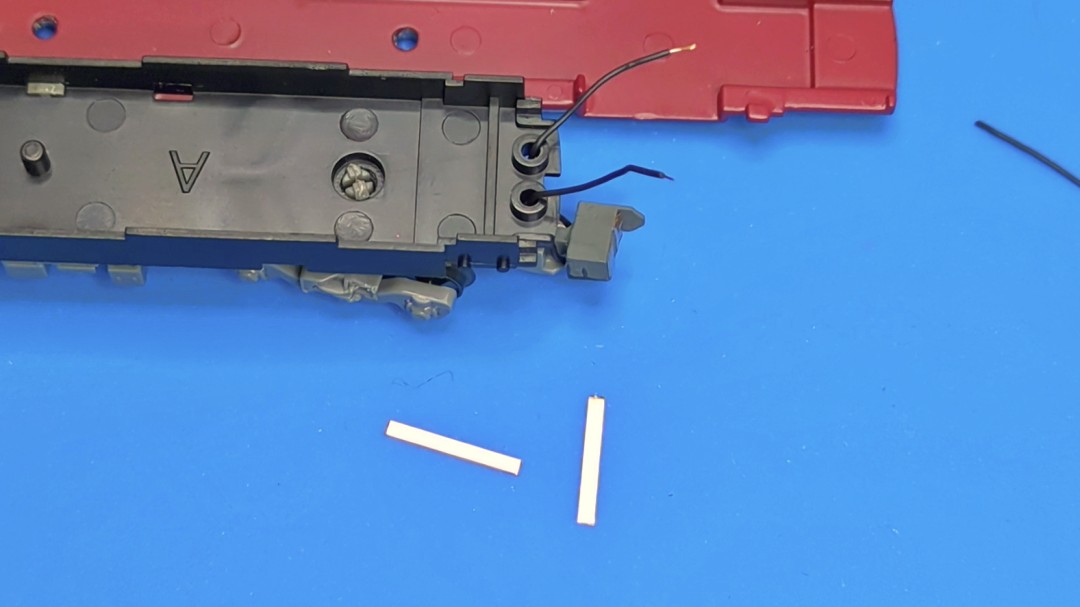

幅1mmの細い銅板を約1cmに切り出し、そこに配線をはんだ付けします。

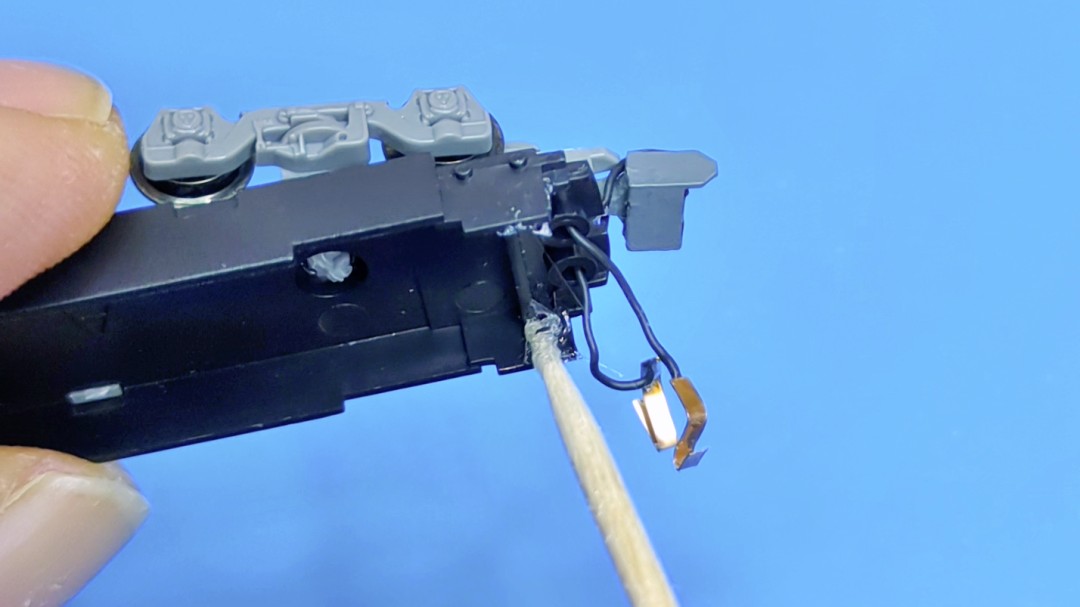

銅板は床下側面に合わせて折り曲げ、ゴム系接着剤で固定します。


ボディーをかぶせたときに確実に接触する位置に調整しておきます。

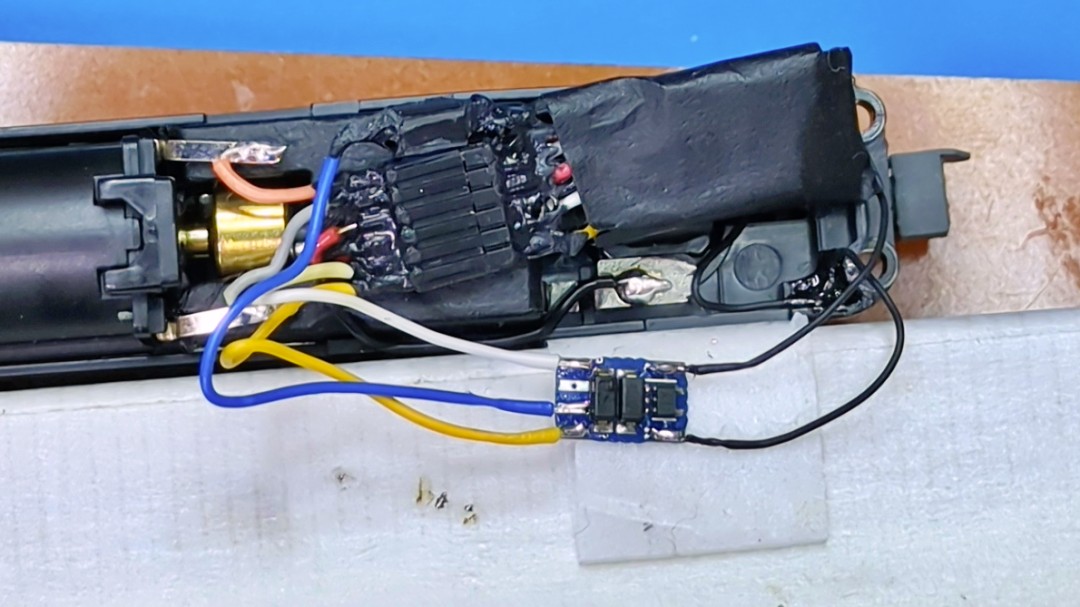

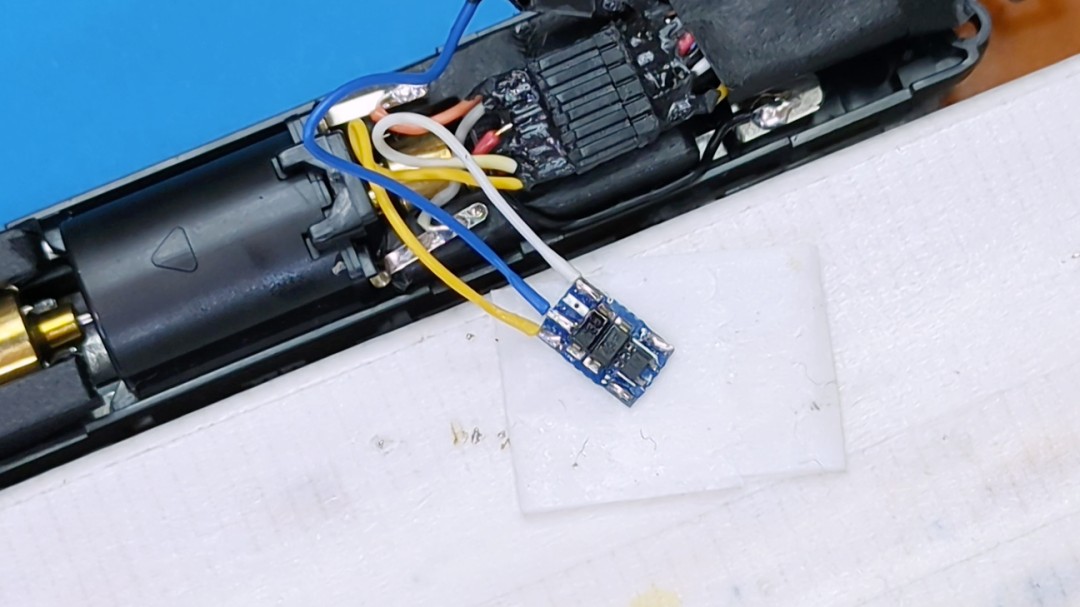

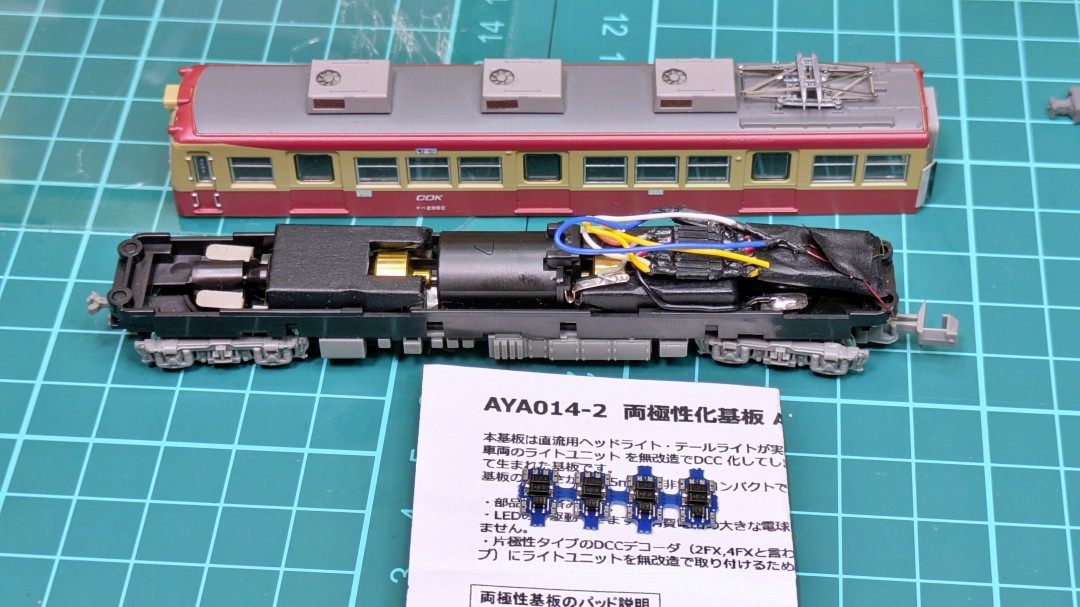

- モーター車デコーダーの両極性化

モーター車に搭載しているDCCデコーダーのライト配線は通常3本ですが、
今回は 両極性化基板(デスクトップステーション製) を使用して2本にまとめます。

テールライト・ヘッドライト・com+線の3本を、基板を使って2本に変換。所定の位置に配線し、ライト制御を両極性化します。

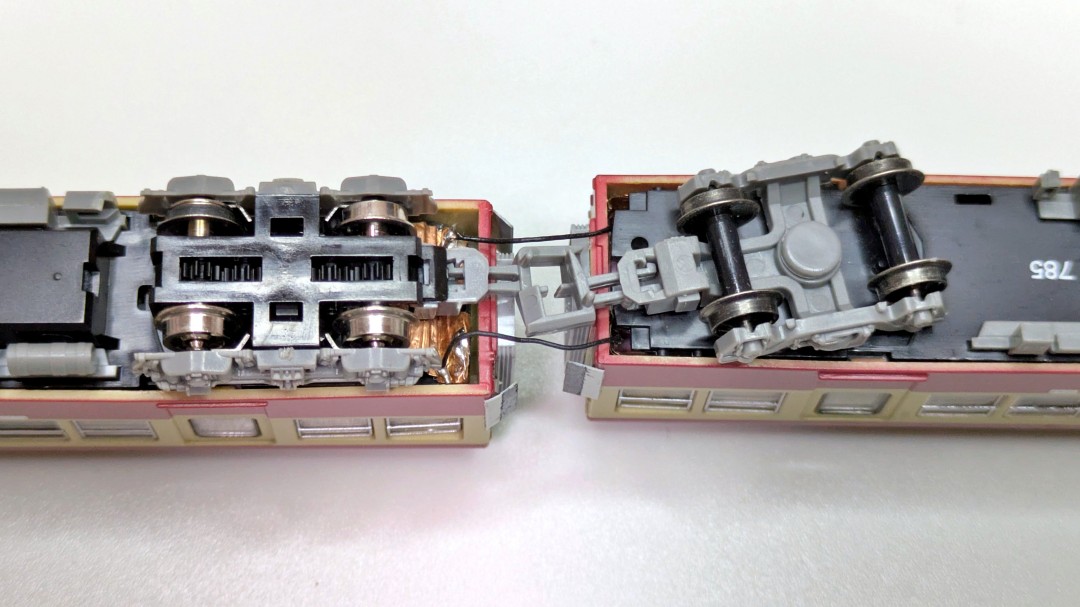

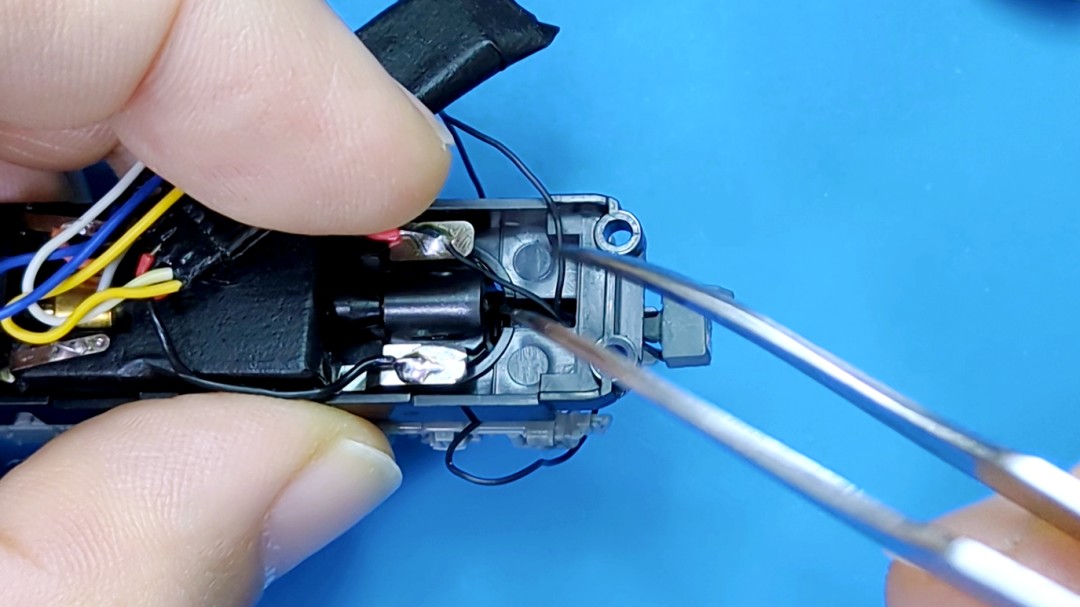

- 配線をモーター車の内部へ引き込み配線

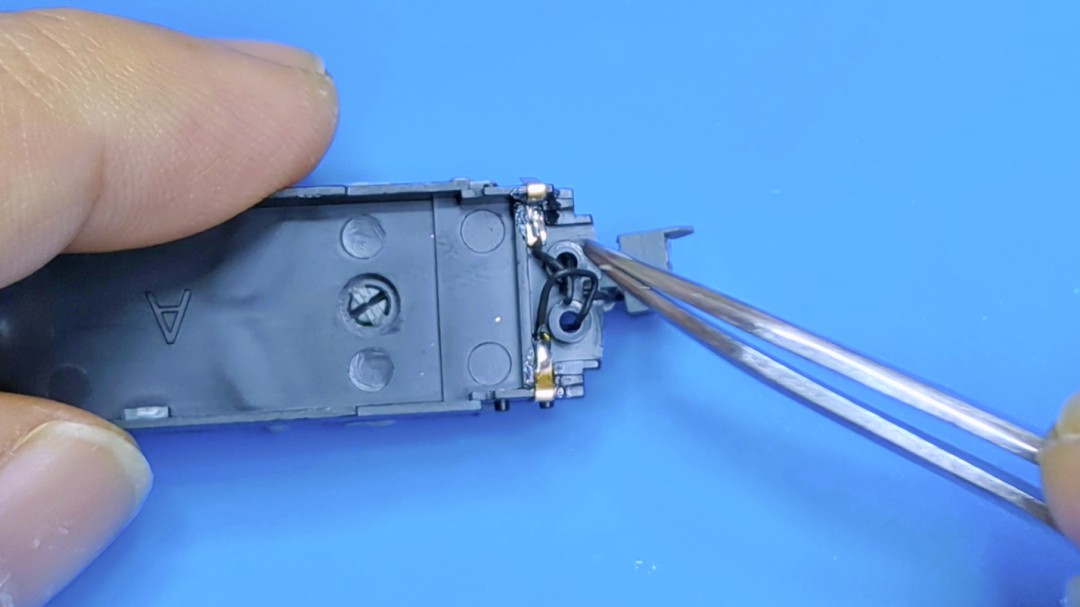

1. カプラー周りの準備

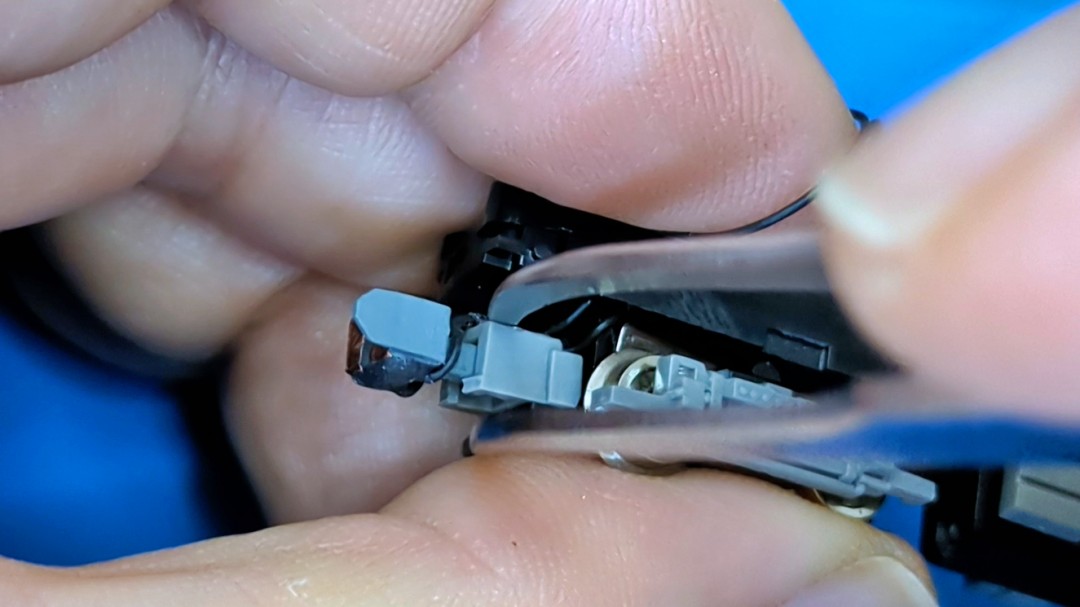

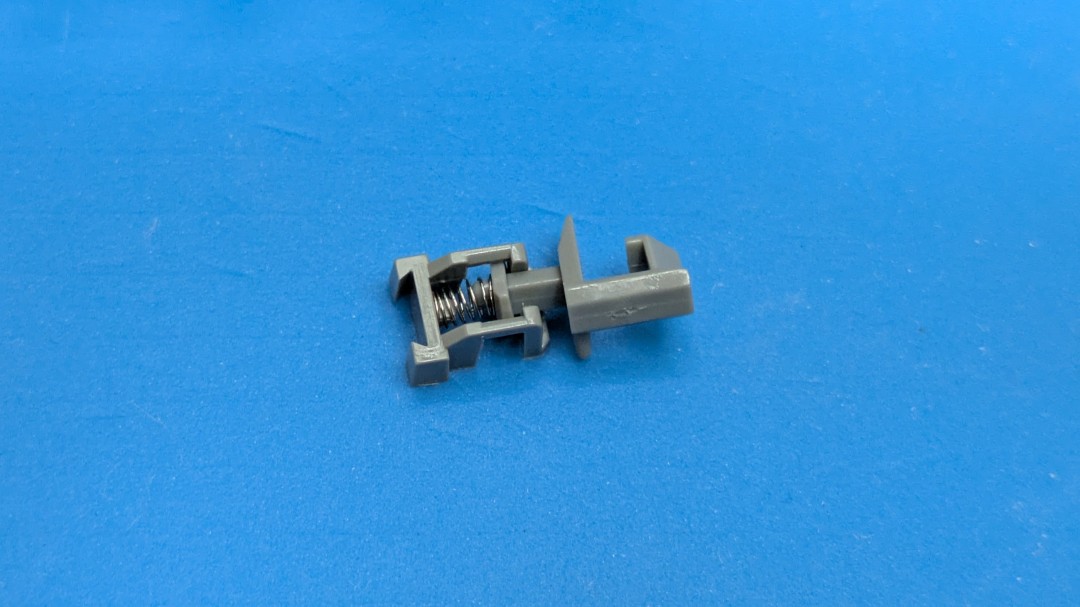

カプラーを外し、鉄コレの「Nゲージ走行用パーツセット」に入っているバネ付きカプラー受けを用意します。


マグネットカプラーが抜けないよう、後部を少し加工してからバネと一緒にカプラー受けへ挿入します。

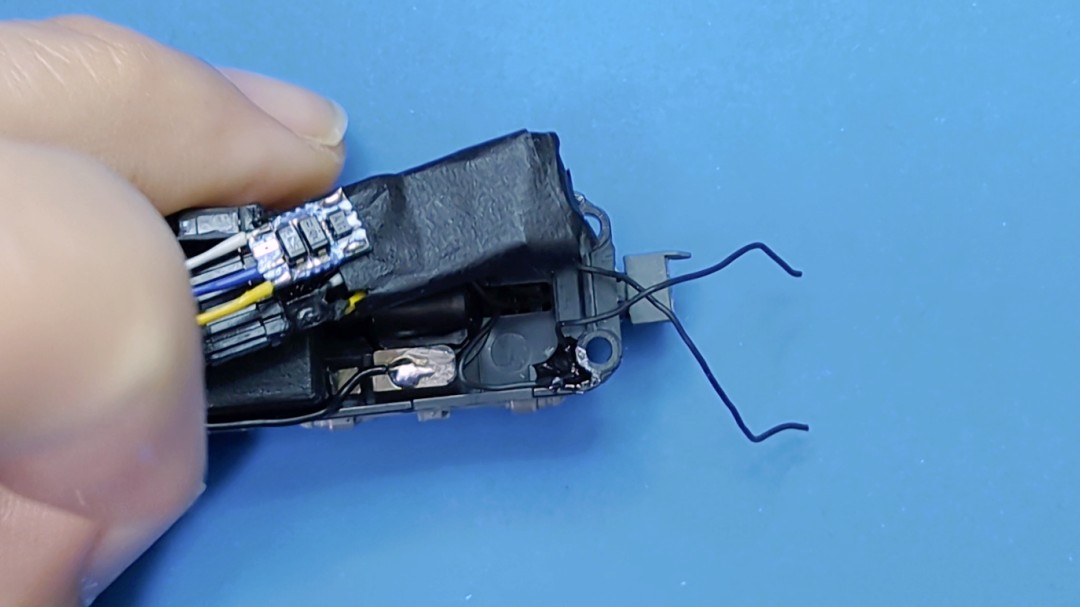

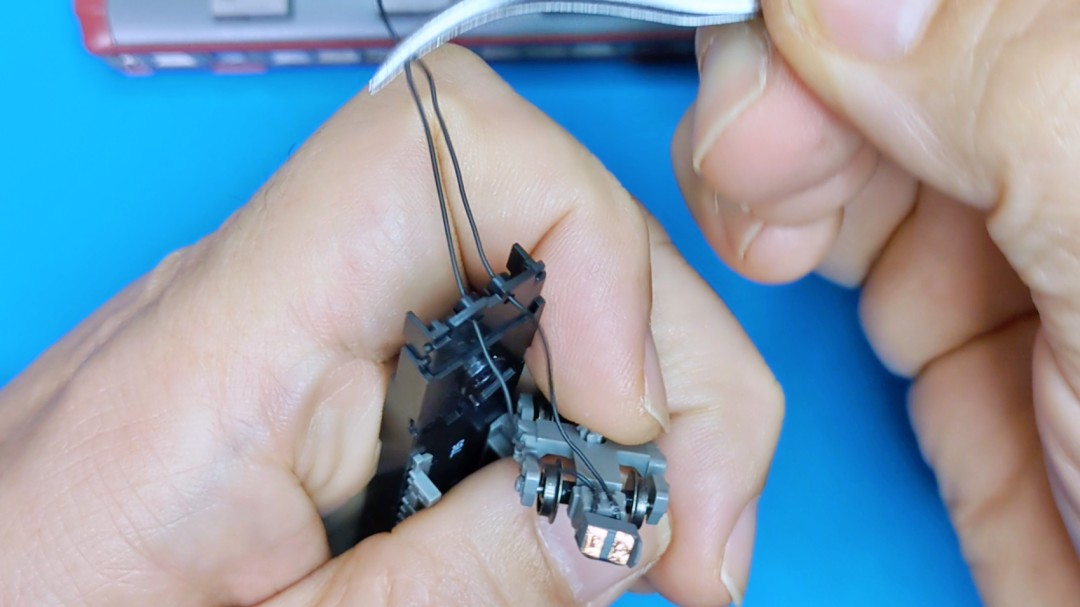

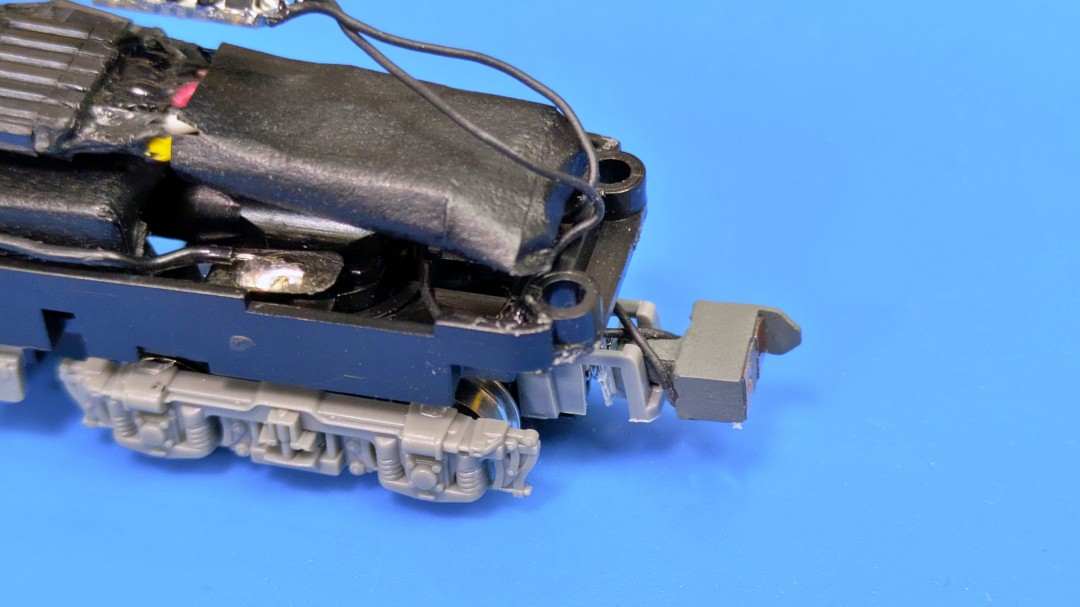

2. 配線の取り回し

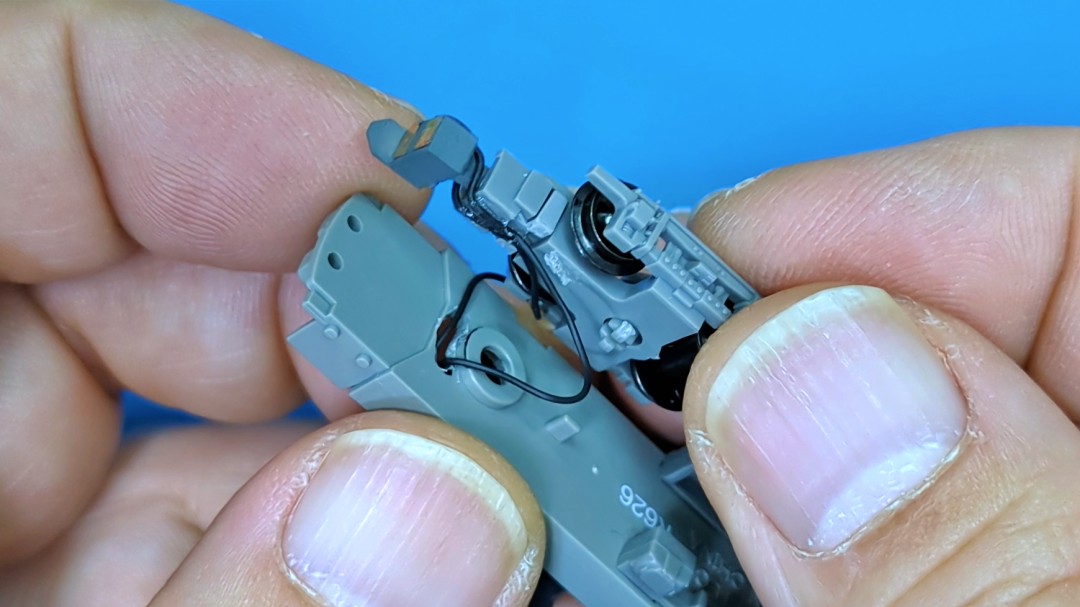

台車にカプラーを取り付け、配線を車内へ引き込みます。台車と干渉しないよう、配線は接着剤で軽く固定しておきます。

最後に、両極性化基板の出力へ配線します。
- 通電テスト

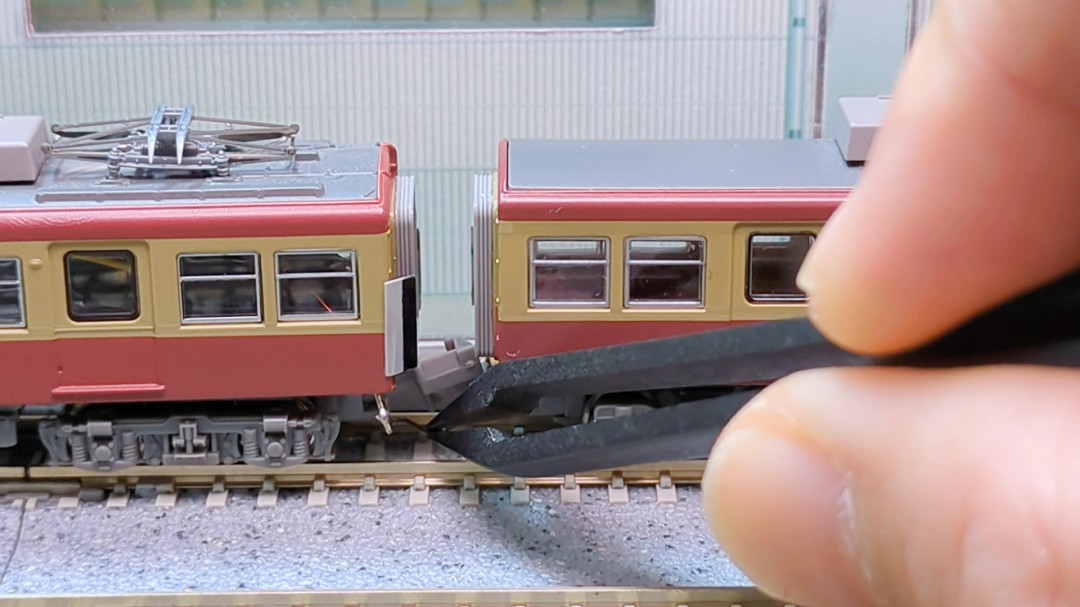

車両を線路に載せて、自動通電カプラーの動作を確認します。

自動通電カプラーで車両同士を連結すると、LEDがしっかり点灯 しました。
カプラーを通じて確実に電気が流れている証拠です。
- マグネットによる安定した接点
● 点灯確認

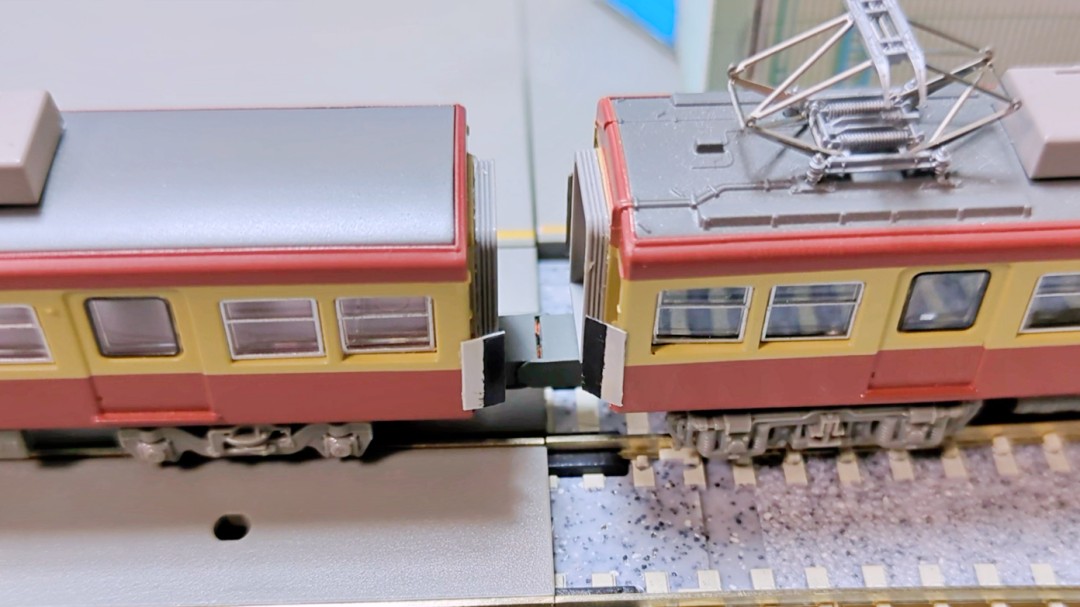

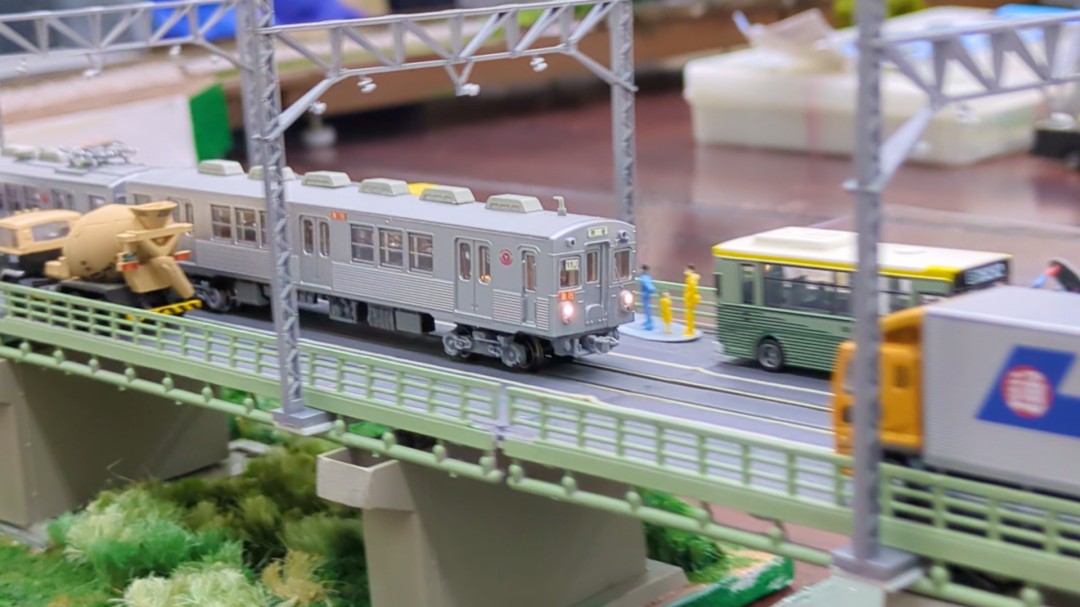

自動通電カプラーで車両同士を連結すると、
ライト用LEDがしっかり点灯しました。
カプラーを通じて確実に電気が流れている証拠です。
● マグネットによる安定した接点
マグネットの吸着力で連結位置が自然に決まるため、
接点がズレにくく、従来の通電カプラーより扱いやすい結果になりました。

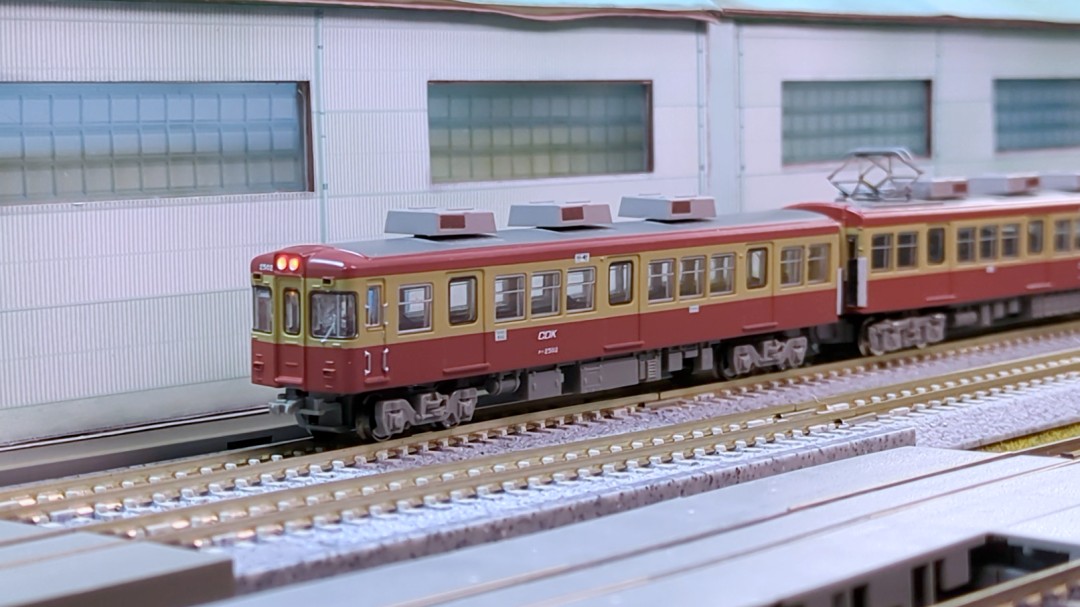

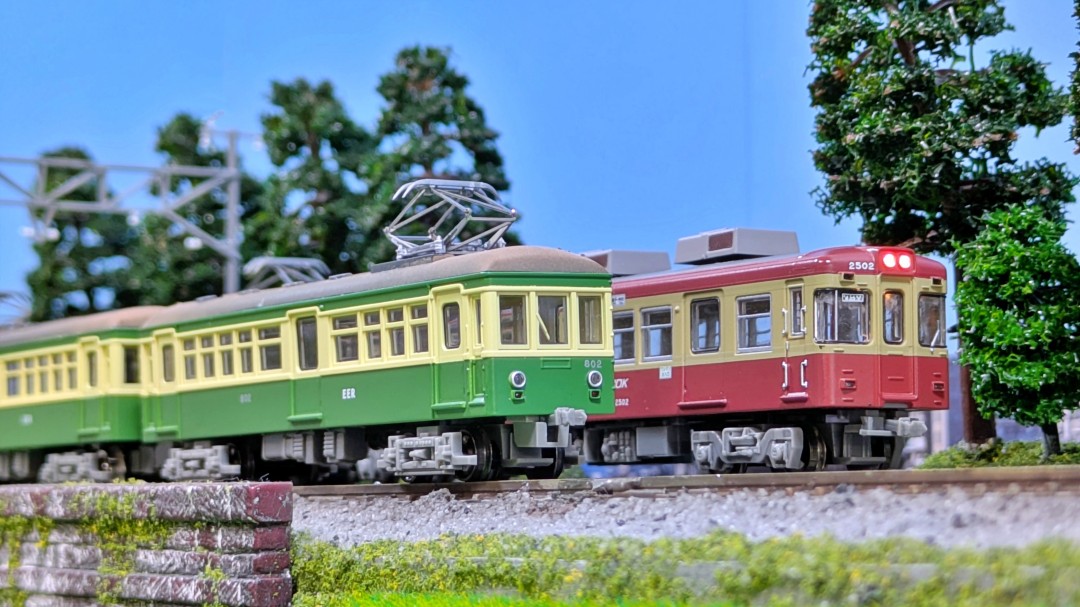

テールライトもしっかり点灯しました
「連結+通電」が成立するのは、磁力による位置決めが大きく貢献しています。
▪️DCCサウンド分散搭載と通電テスト

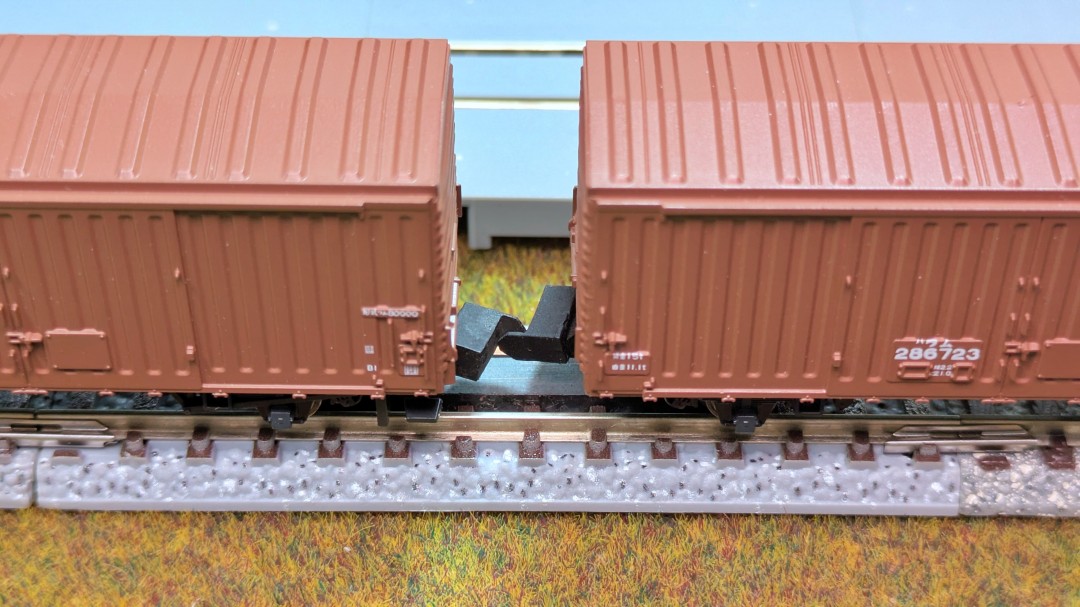

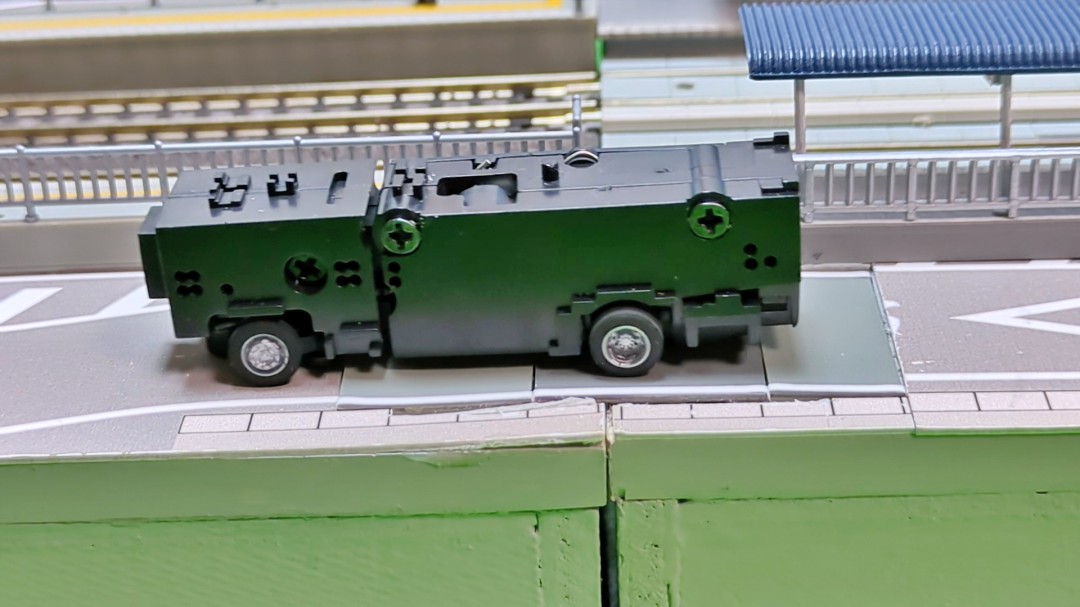

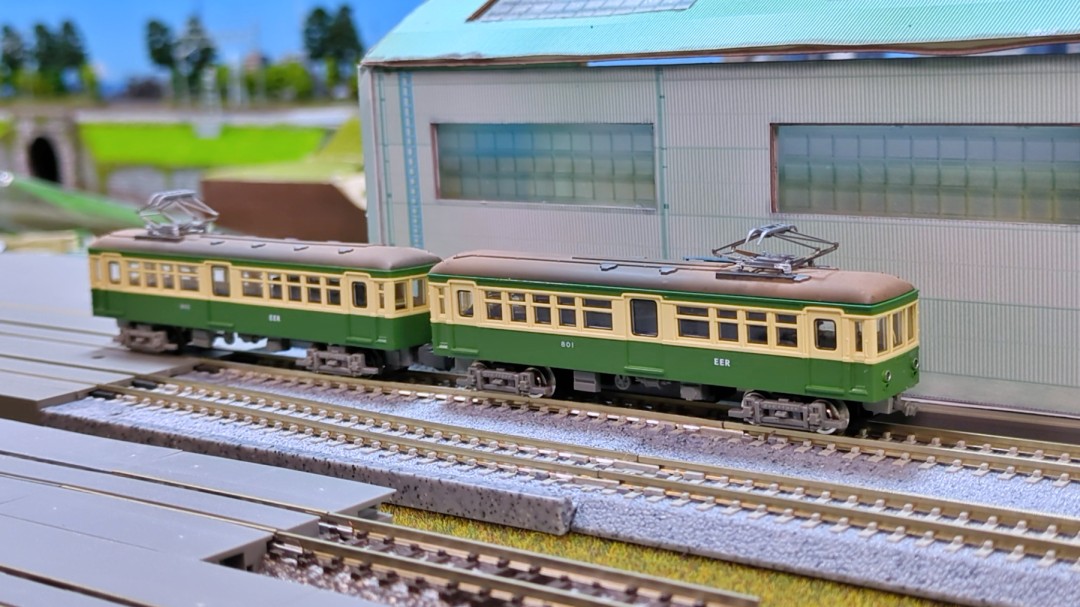

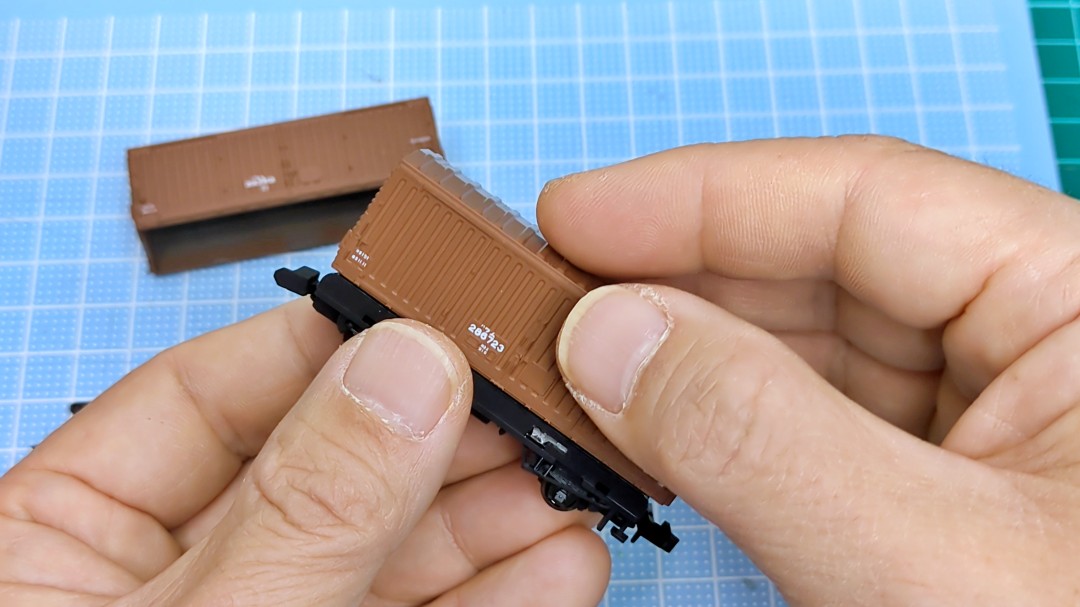

次は、今回の自動通電カプラーを活用して DCCサウンド小型車両 を作っていきます。
Nゲージ車両をDCCサウンド化する場合、通常はモーター車に
デコーダー+スピーカー をまとめて搭載します。

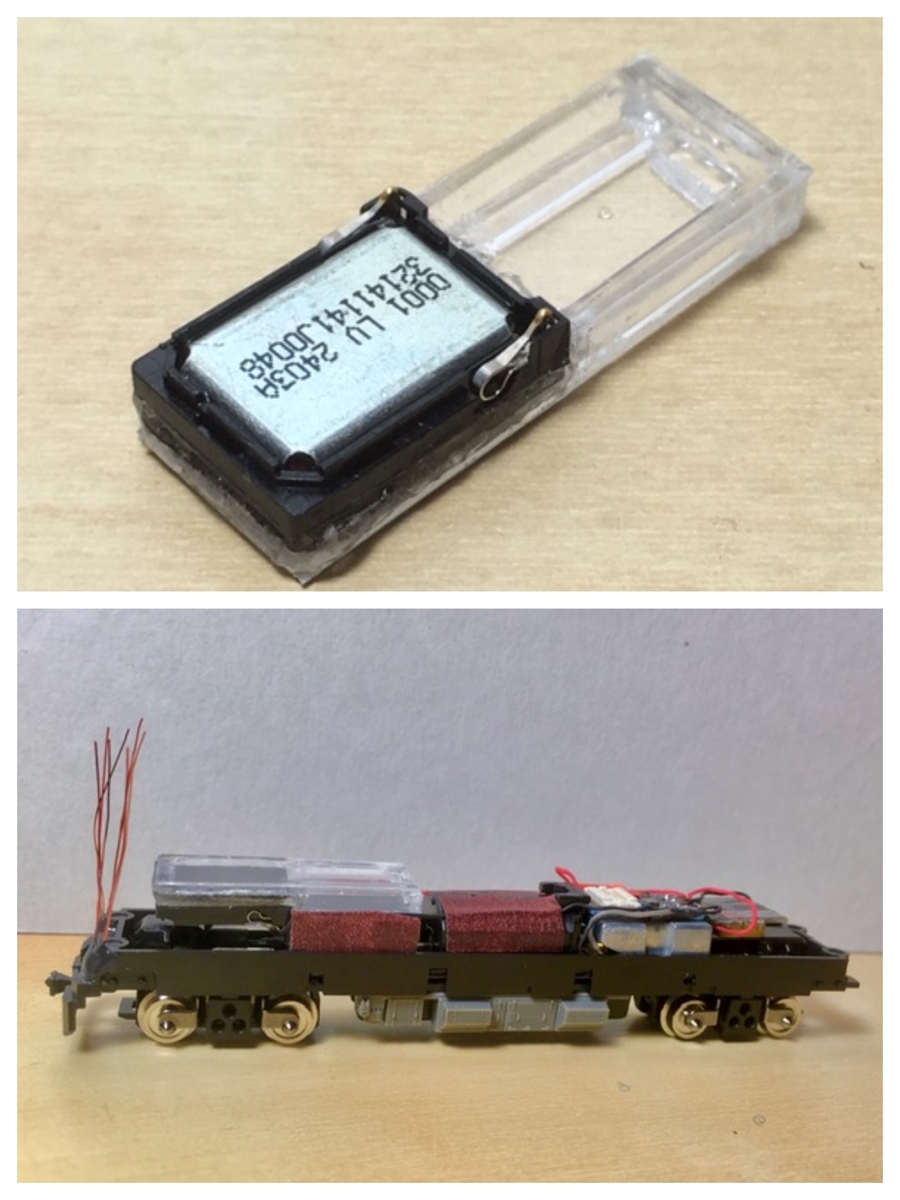

しかし小型車両ではスペースが足りないため、今回は 2両に分散搭載 する方式を採用します。

この車両も、以前は「通電ジャンパー線」で2両間を接続していましたが、
今回はそのジャンパー線を 自動通電カプラーに置き換えてテスト します。

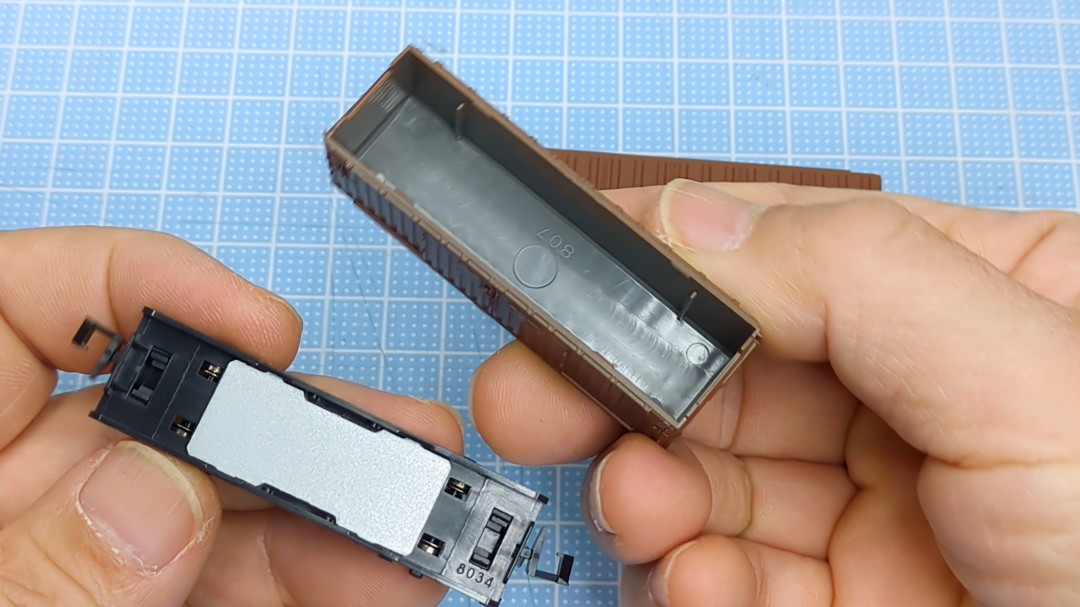

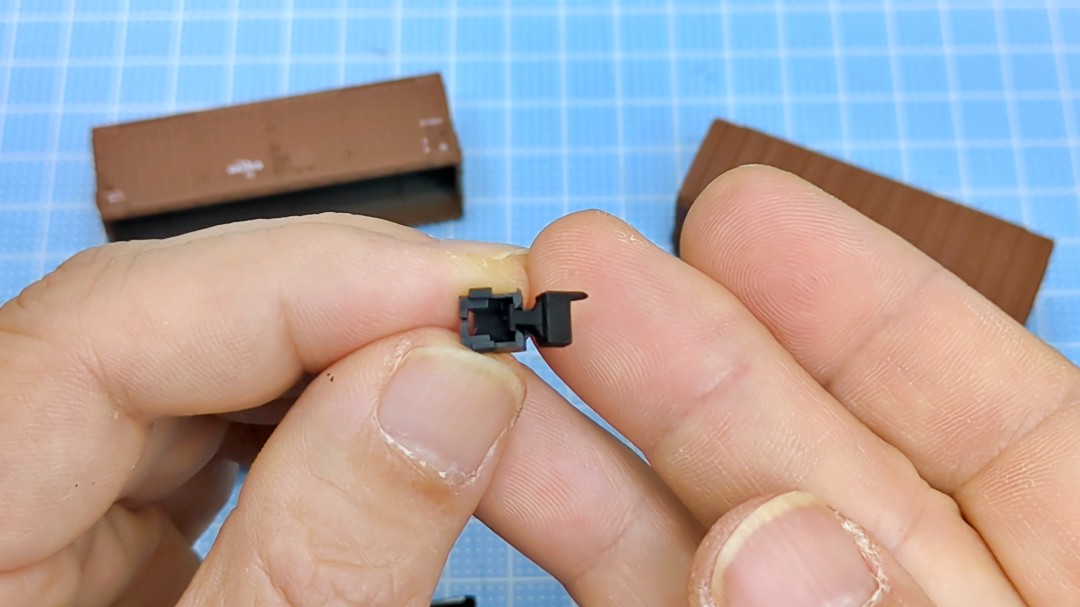

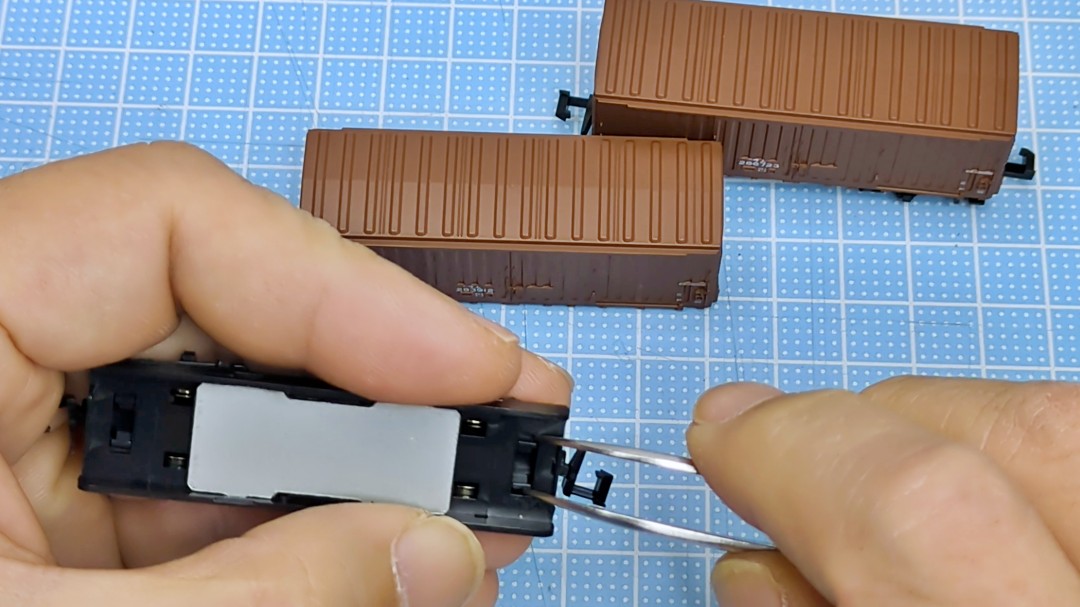

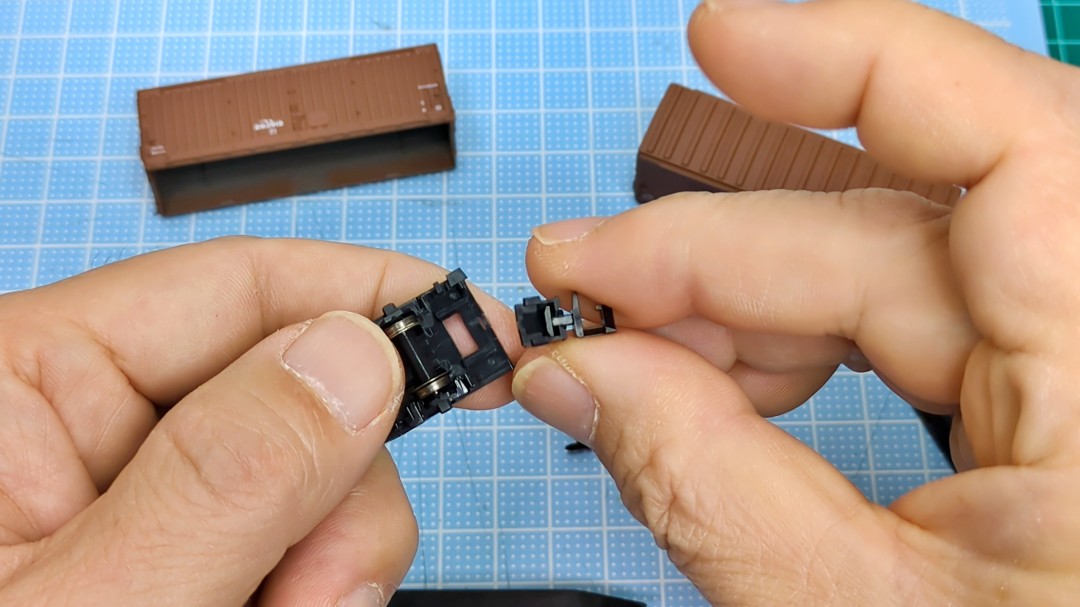

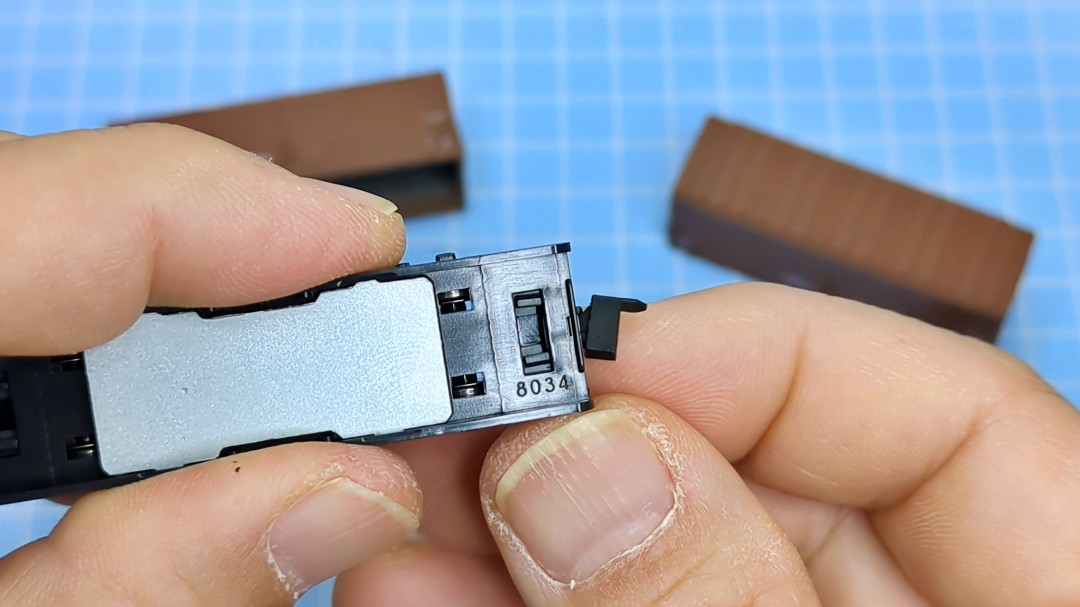

- トレーラー車側のカプラー交換と配線

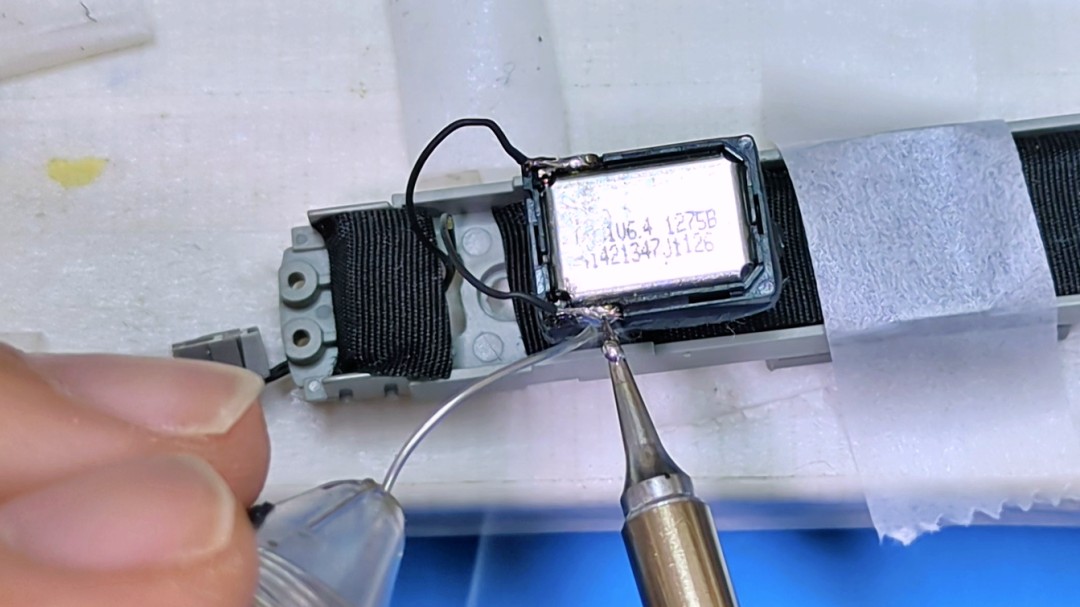

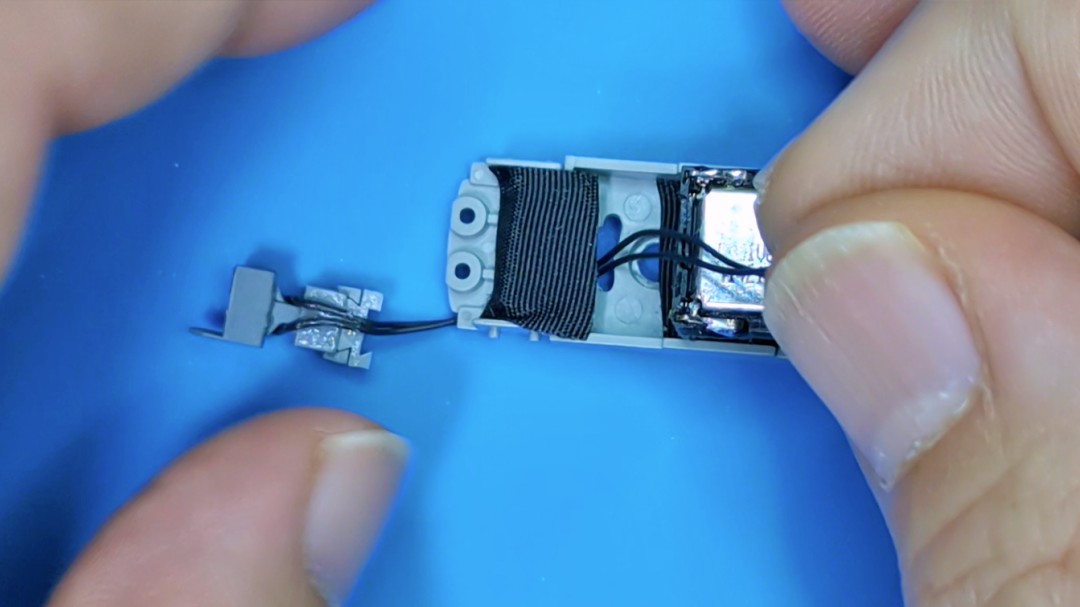

自動通電カプラーからのワイヤーを車内へ引き込み、スピーカー端子へ接続します。

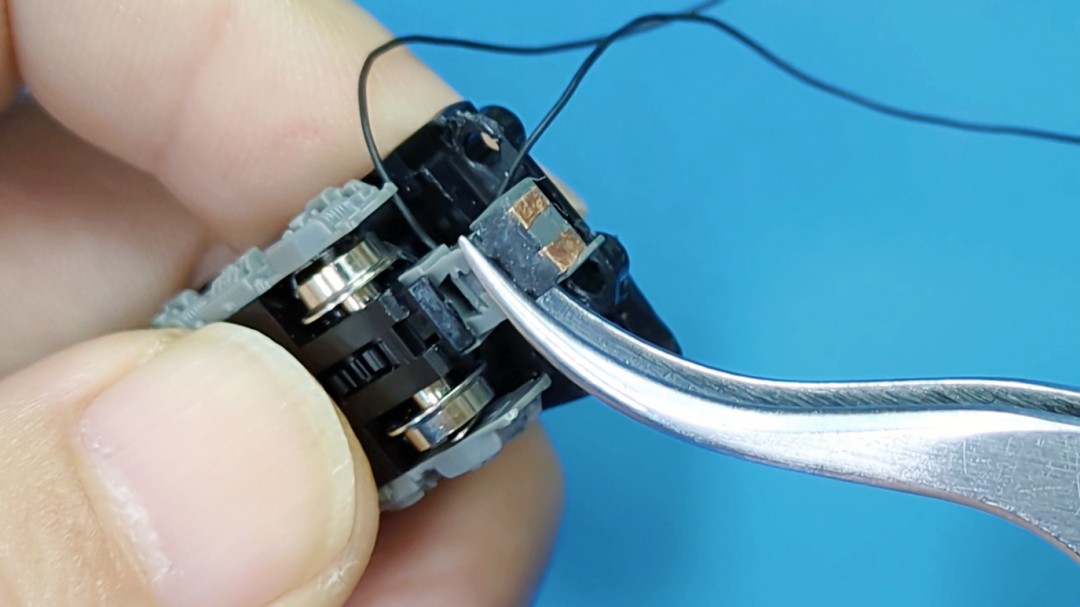

カプラーを台車へ取り付けます。ワイヤーは 台車の首振りに追従できるよう余裕を持たせて取り回すのがポイント。

ここがタイトだと、走行時に引っ張られて断線しやすくなります。

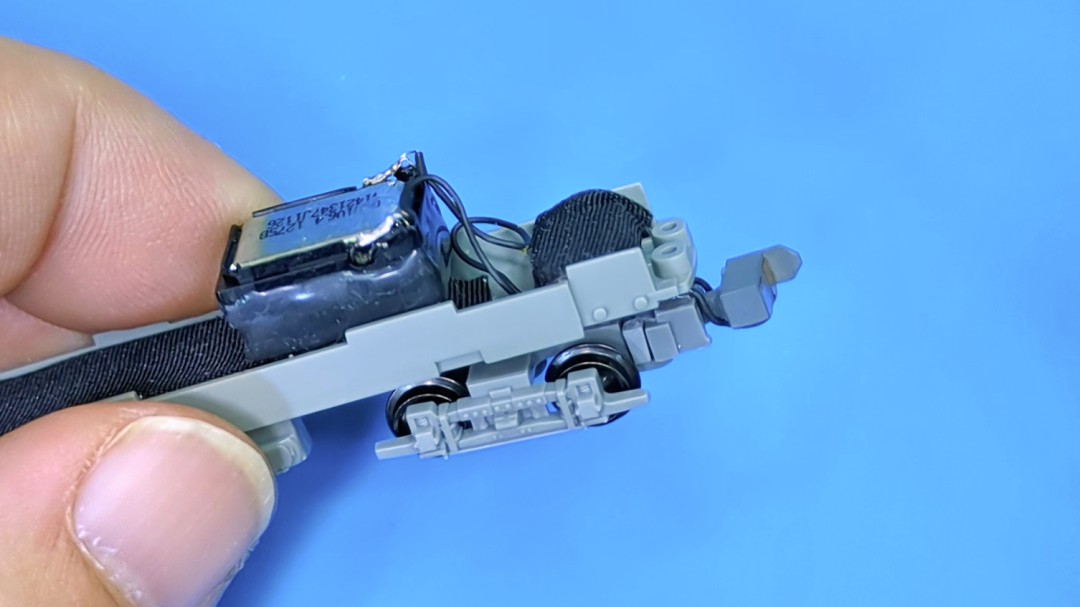

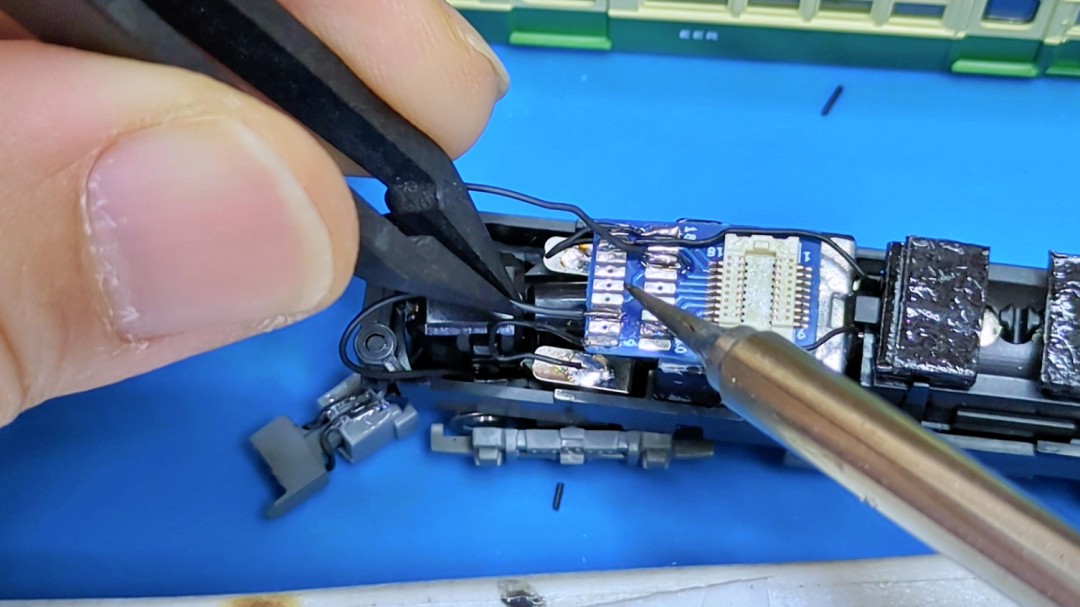

- モーター車側のカプラー交換と配線

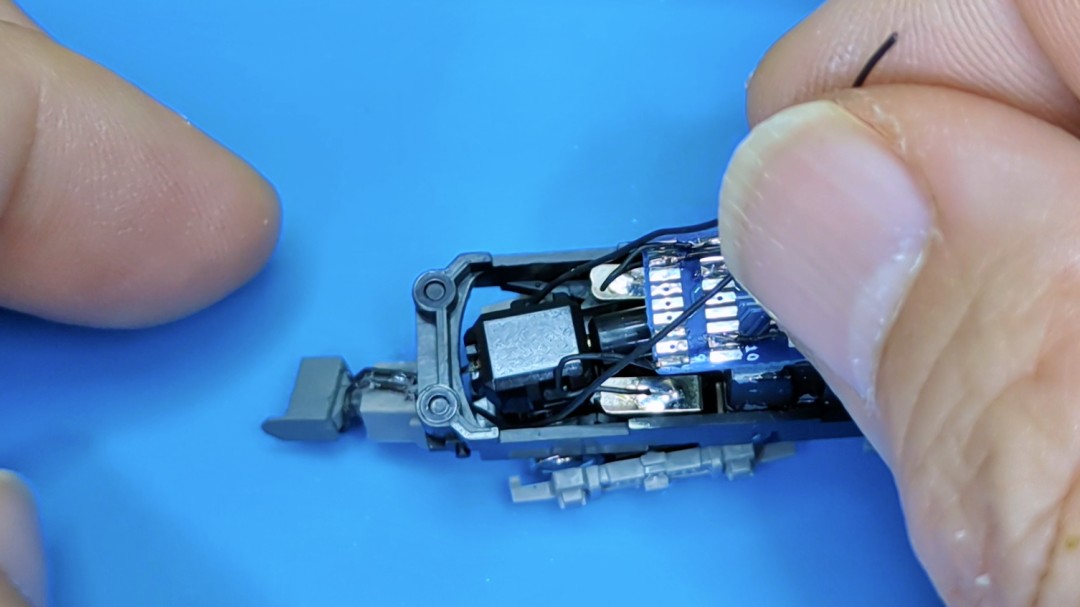

自動通電カプラーからのワイヤーを車内へ引き込み、

デコーダーのスピーカー出力端子へ接続します。

カプラーを台車へ取り付けます。こちらも台車の可動範囲を妨げないよう、配線の逃がし方を丁寧に調整します。

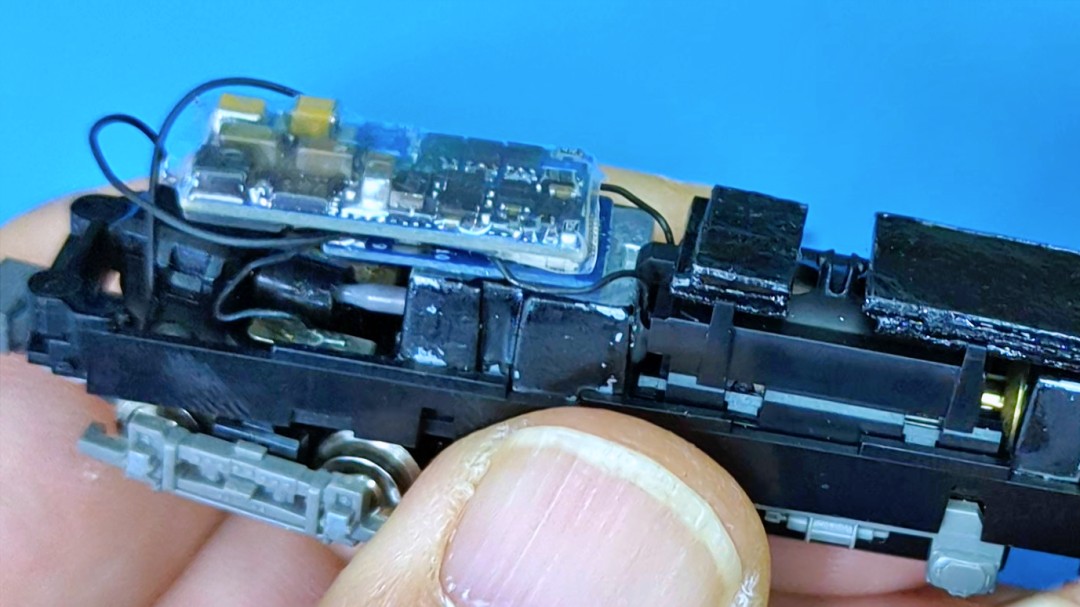

最後に サウンドデコーダーを搭載 して準備完了です。

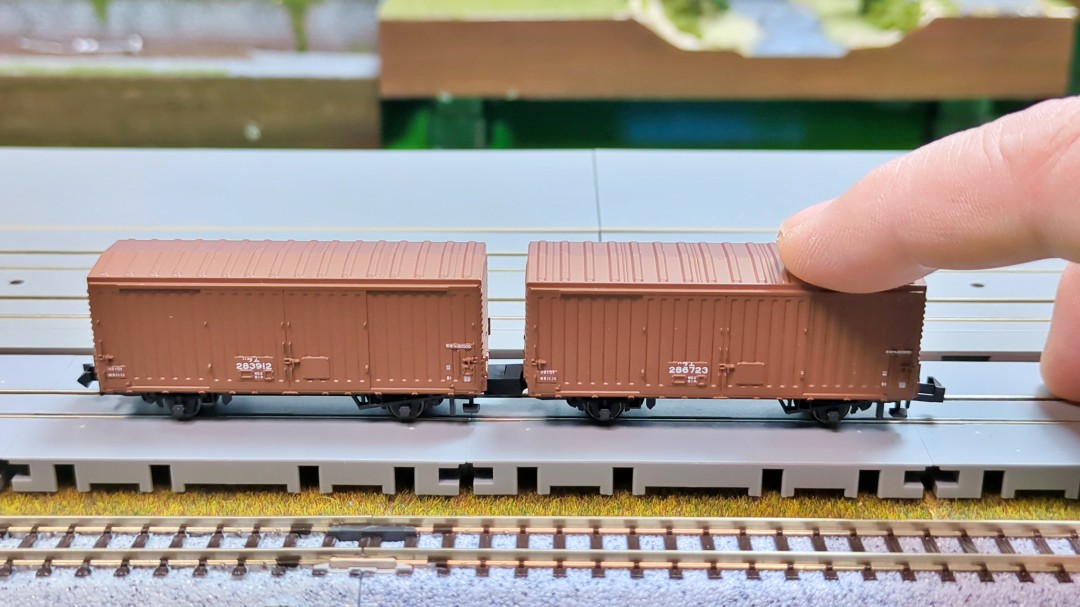

- サウンドテスト
いよいよサウンドテストです。
釣りかけモーター車のサウンドをデコーダーに書き込み、
2両を連結してサウンドを鳴らしてみると…

しっかり音が鳴る!
走行中も音量は安定しており、小型貨車とは思えない迫力のサウンドになりました。
▪️まとめ

今回の後編では、自動通電カプラーを実際の車両に組み込み、
LED点灯化やDCCサウンド小型車両への応用を試しました。

自動連結と通電が成立する仕組み によって、
これまで煩雑だった電飾やサウンドの配線作業が大幅にシンプルになり、
小型車両でも分散搭載が無理なく行えることを確認できました。
まだ改良の余地はありますが、この方式は
Nゲージの電飾・サウンド工作と非常に相性が良く、
今後の車両改造の幅を広げてくれる技術だと感じています。
