エルムメンバーのTAKEUCHIさんにKATO DD51のDCCサウンド化の加工手順を送ってもらいました。
車両:KATO DD51
デコーダー:デジトラックスSDN136PS
デジトラックスのデコーダーは、値段もそこそこでうまく加工すれば結構良い音がします。サウンドデータはモデルランド田中さんで入れてもらいました。
DD51 DCCサウンド化 加工手順
分解してスピーカーの搭載位置決め
キャブのあたりにスピーカーを配置す流のが良さそう。
スピーカーとデコーダーの搭載スペースを確保するためダイキャストを削ります。
黄色の1~3が削る部分です。
横から見るとこんな感じです。
エンクロージャーは、スピーカーに付属している物に、
自作品(プラ板で加工)を組み合わせた物。
出っ張りを削って

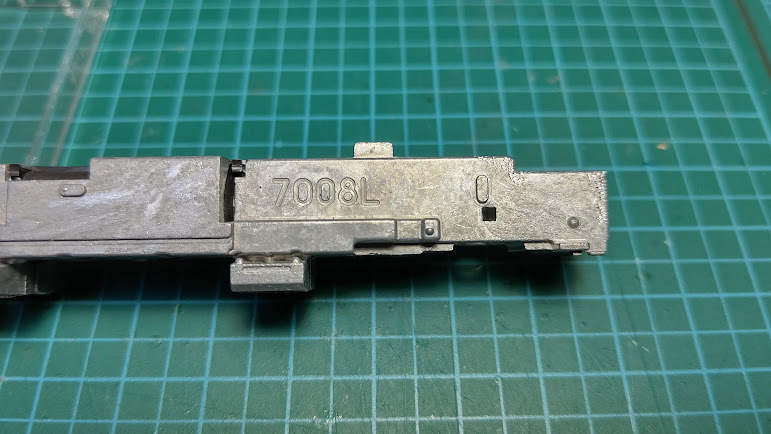

平らになりました。
反対側にコンデンサーを入れる穴を空けました。
このデコーダーを使いますが、左右のアダプターは外し、収縮チューブも取り去ります。アダプタを基盤から剥がすときは細心の注意を払います。失敗すると基盤のランドが剥がれてしまうことがあります。
今回はエルムメンバーのSさん(過去に何回も剥がした経験アリ)に剥がしていただきました。
リード線が太いので、細いのに交換します。
リード線の交換は図面を確認しながら半田付けします。
大きさはこの位です。
左側は、細いリード線に交換しました。あとは右下の2本です。
コンデンサーを埋め込みました。
デコーダーを乗せてみました。

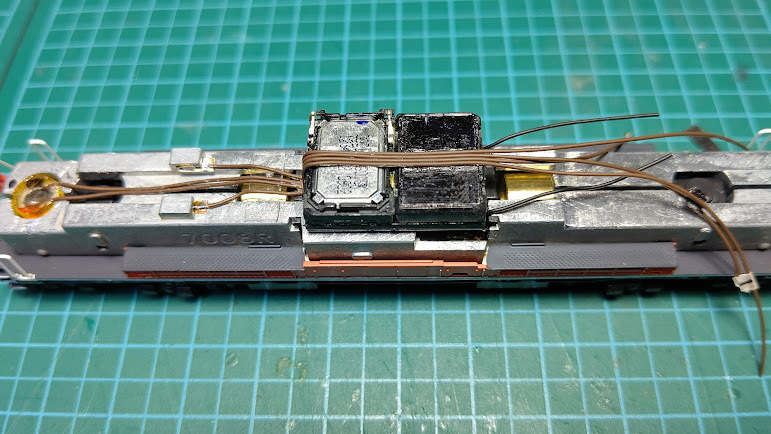

結線準備がおわりました。車内の配線は目立たない様に茶色を使いました。
念の為キャブを被せてみます。
ここから各線をデコーダーと繋いでいきます。
結線を間違えない様に「色別のタグ」を各線に貼り付けてあります。
タグのしるしと基板のカラーを間違えない様慎重に繋いでいきます。
キャブを被せて完成
窓に黄緑色の紙を貼りました。
記事:TAKEUCHI
