前回からの続きで、今回は「先頭車のDCC加工手順」です。
動画では、8:22~の内容になります。
前回の記事はこちら↓
＜集電加工＞

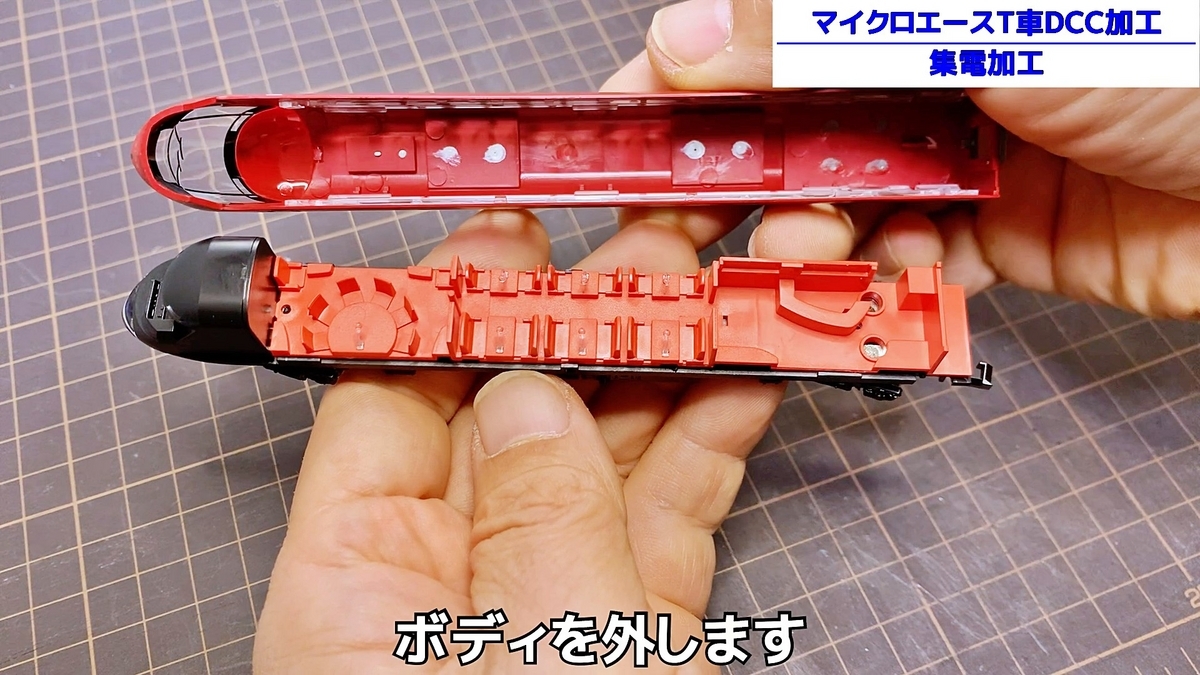

ボディを外します。

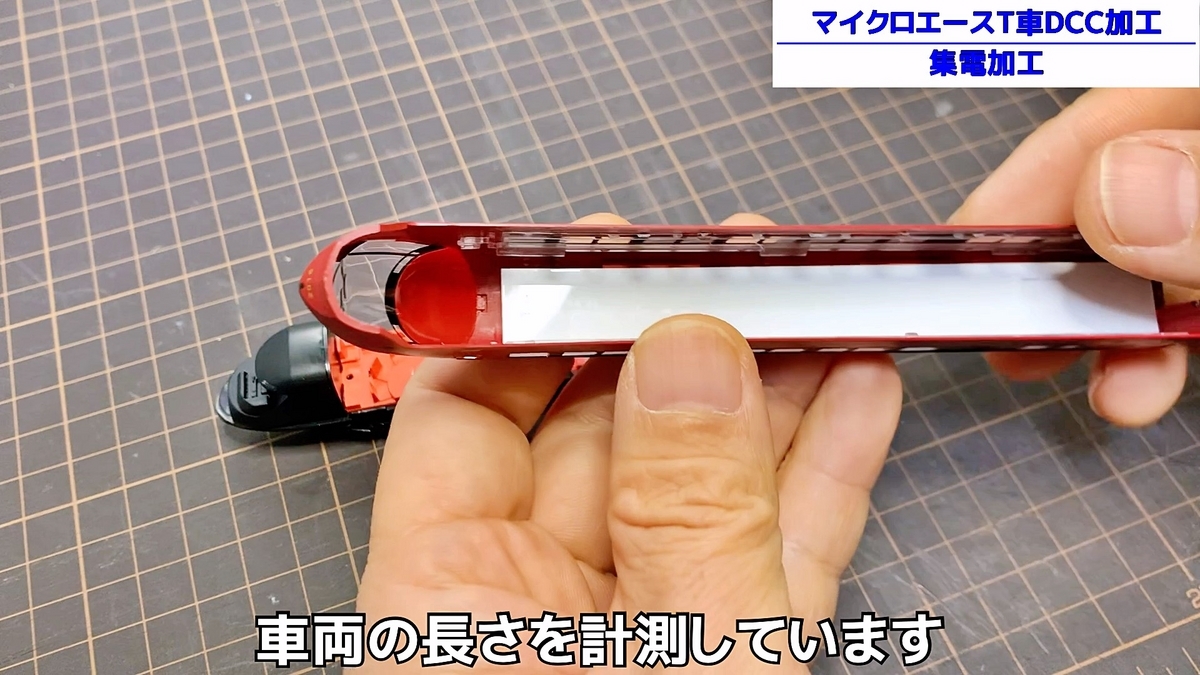

天井の大きさと合うように、幅13ミリ、厚さ0.5ミリでプラバンを切り出しました。

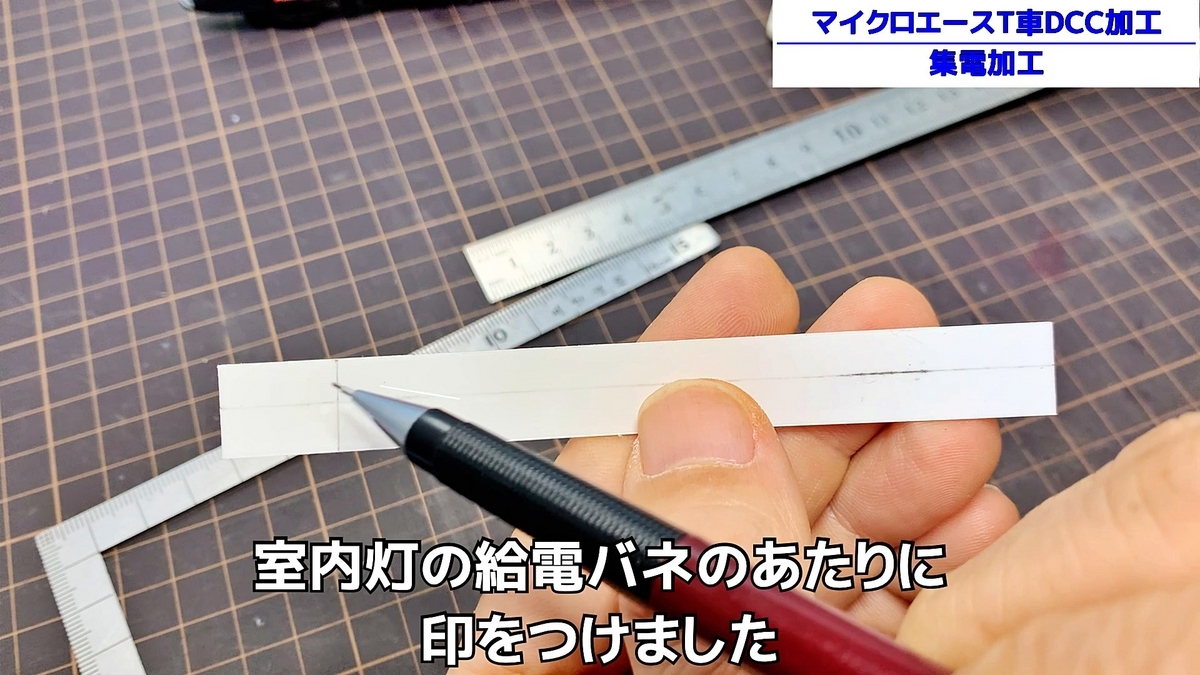

室内灯の給電バネが来る辺りに印をつけました。
長さ4mm程度 M2.6ネジの頭に フラックスを塗ります。
M2.6のネジは丁度室内灯用のバネの口径と同じです。

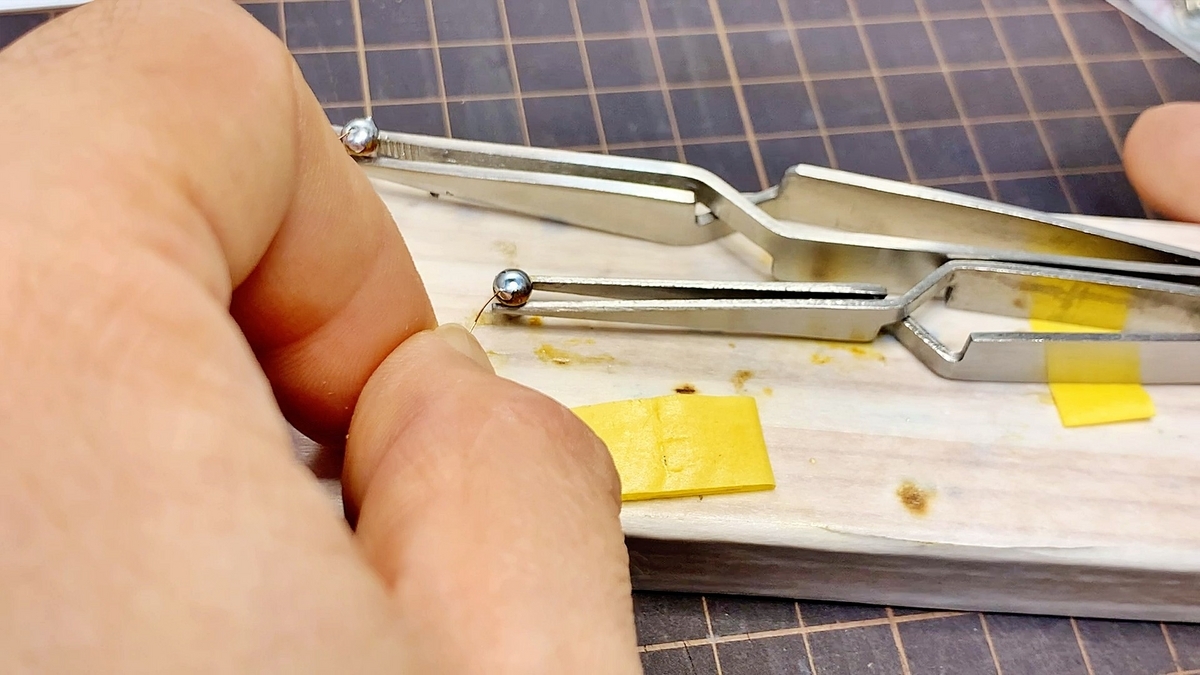

リード線をネジ頭にはんだ付けします。

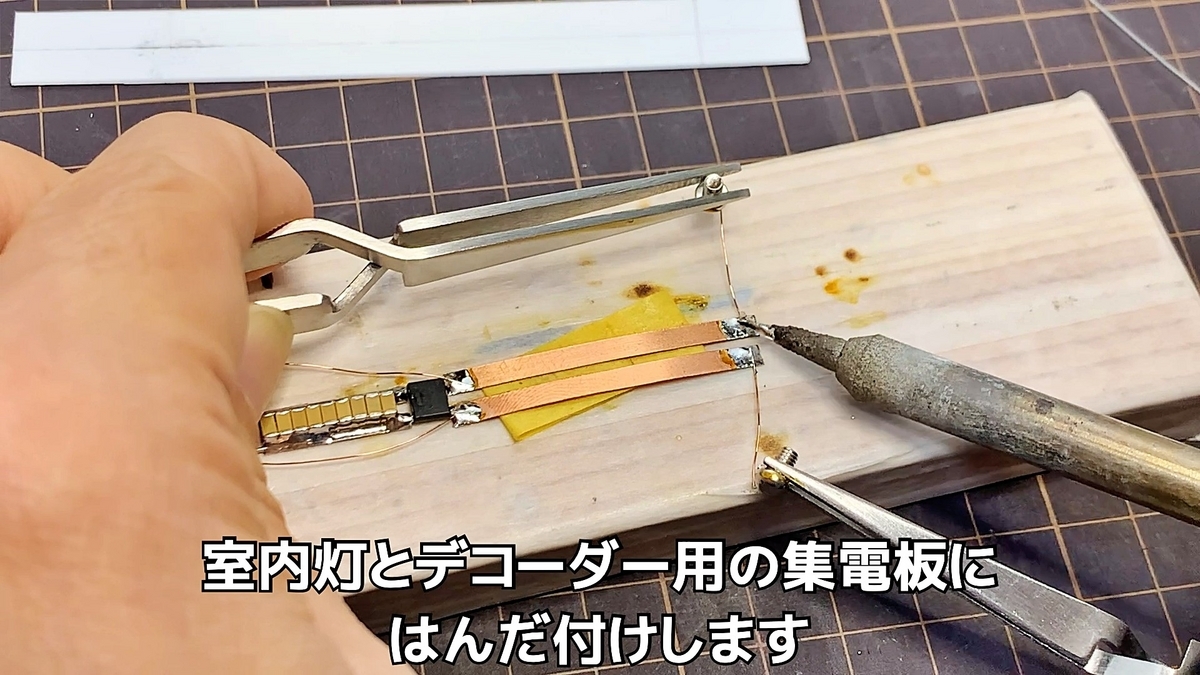

室内灯とデコーダー用の集電板にはんだ付けします。

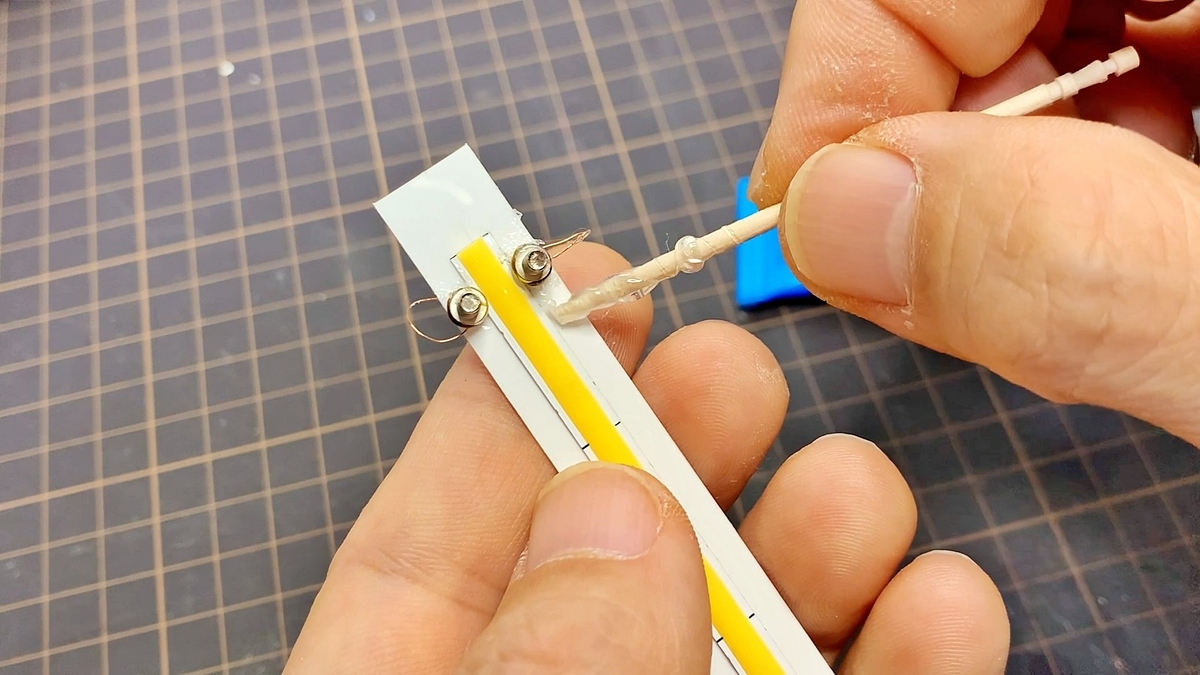

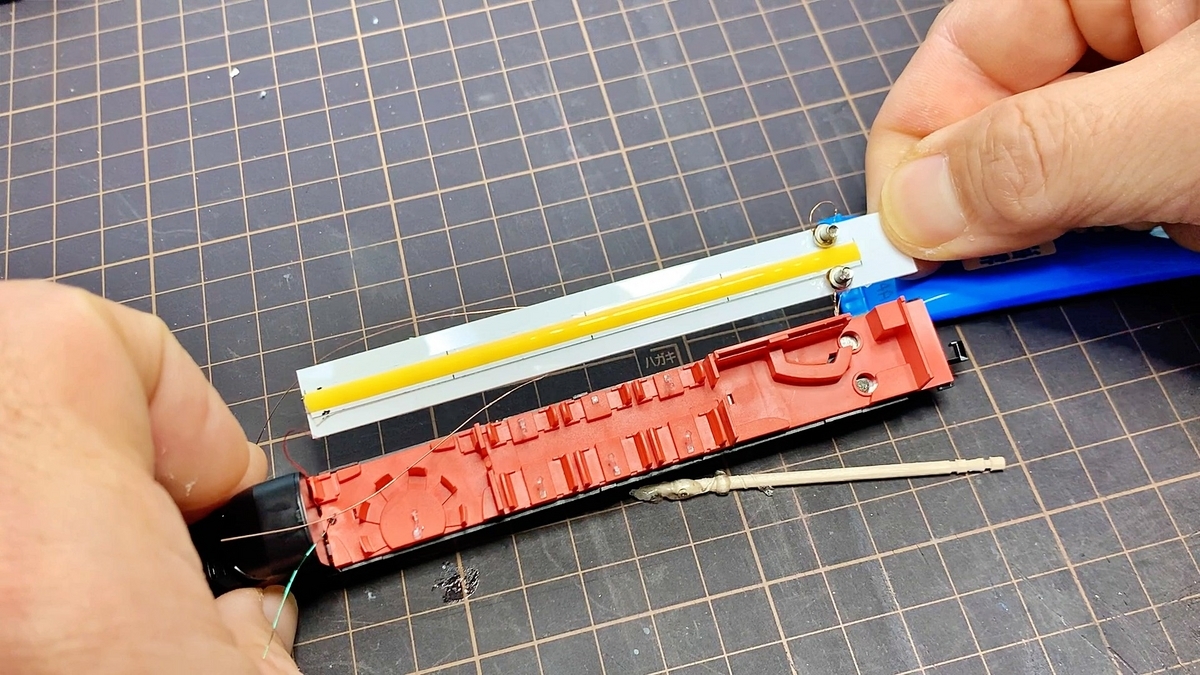

室内灯の裏側に集電版を仮止めして、先程の印のあたりにネジを固定します。
固定にはゴム系接着剤を使用しました。

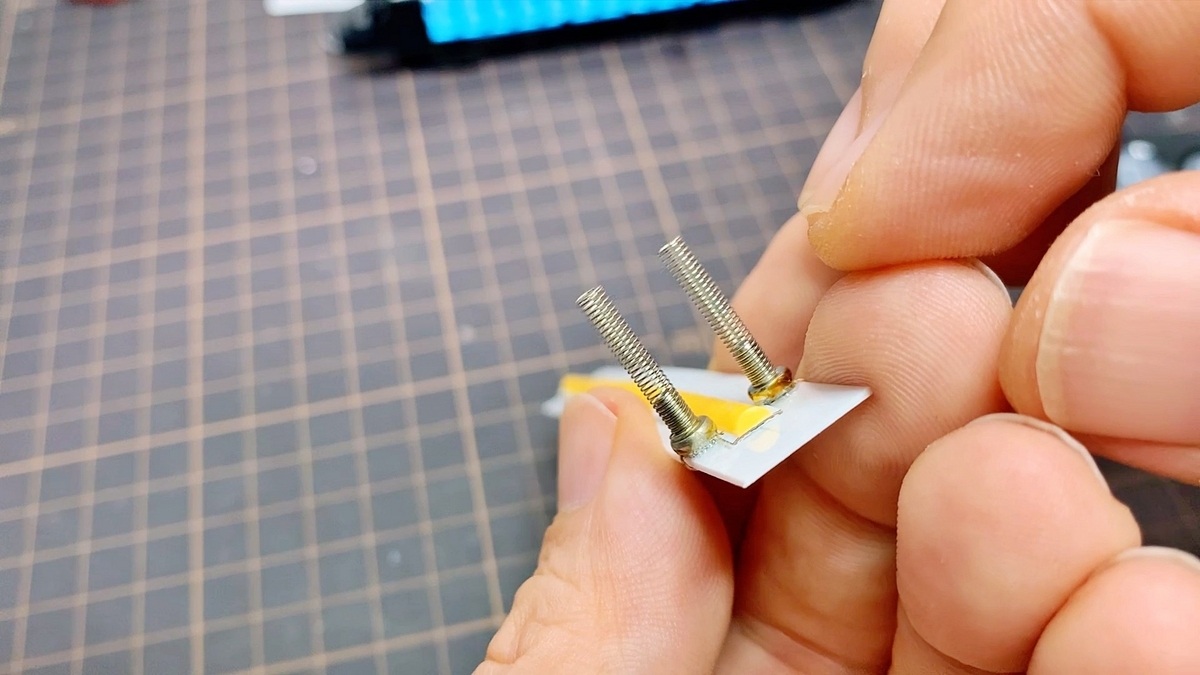

ネジに集電用バネをねじ込みします。
＜ライトの配線＞

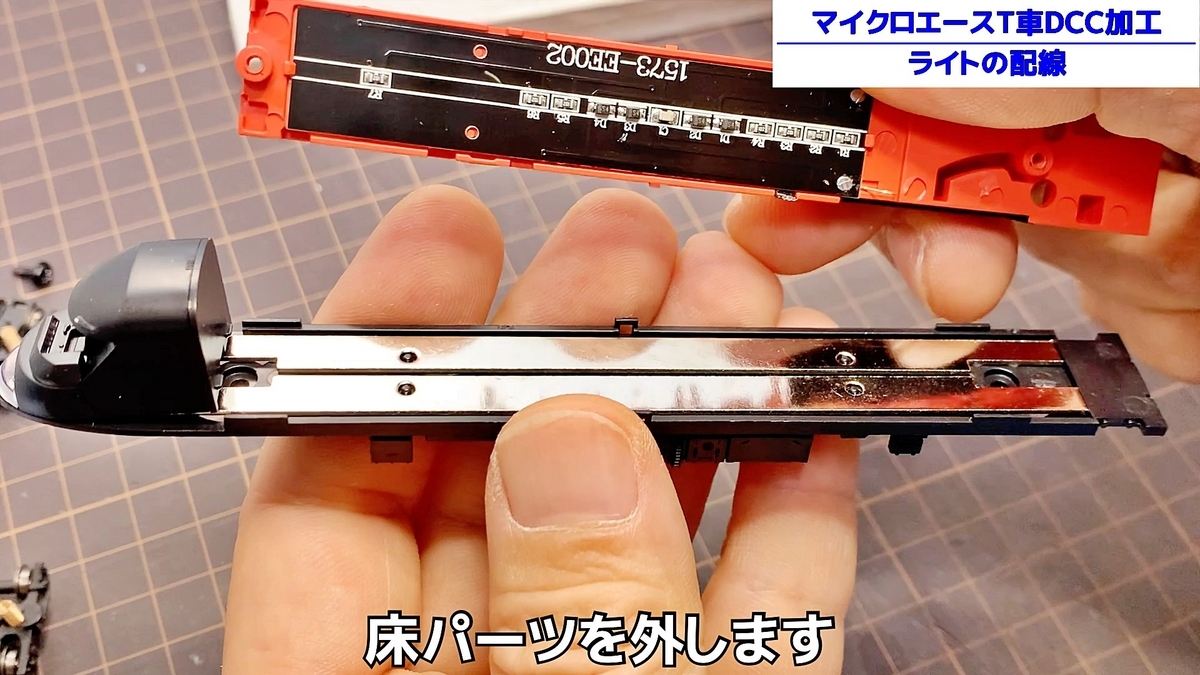

台車と床パーツを外します。
運転台を外します。

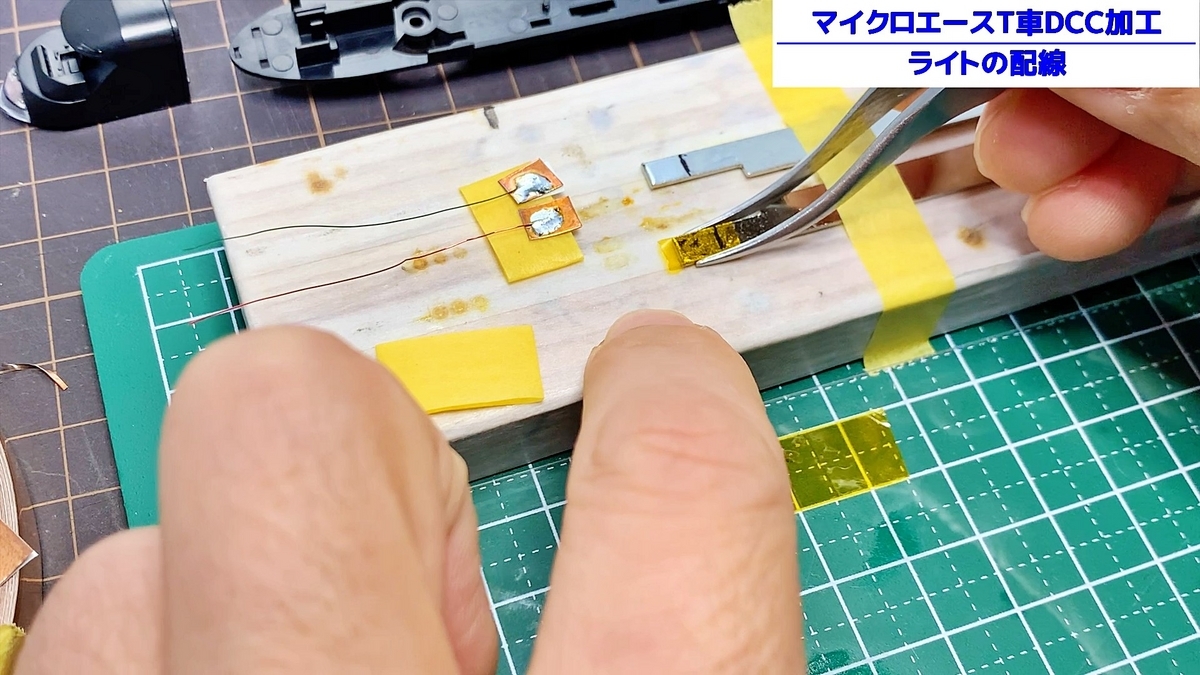

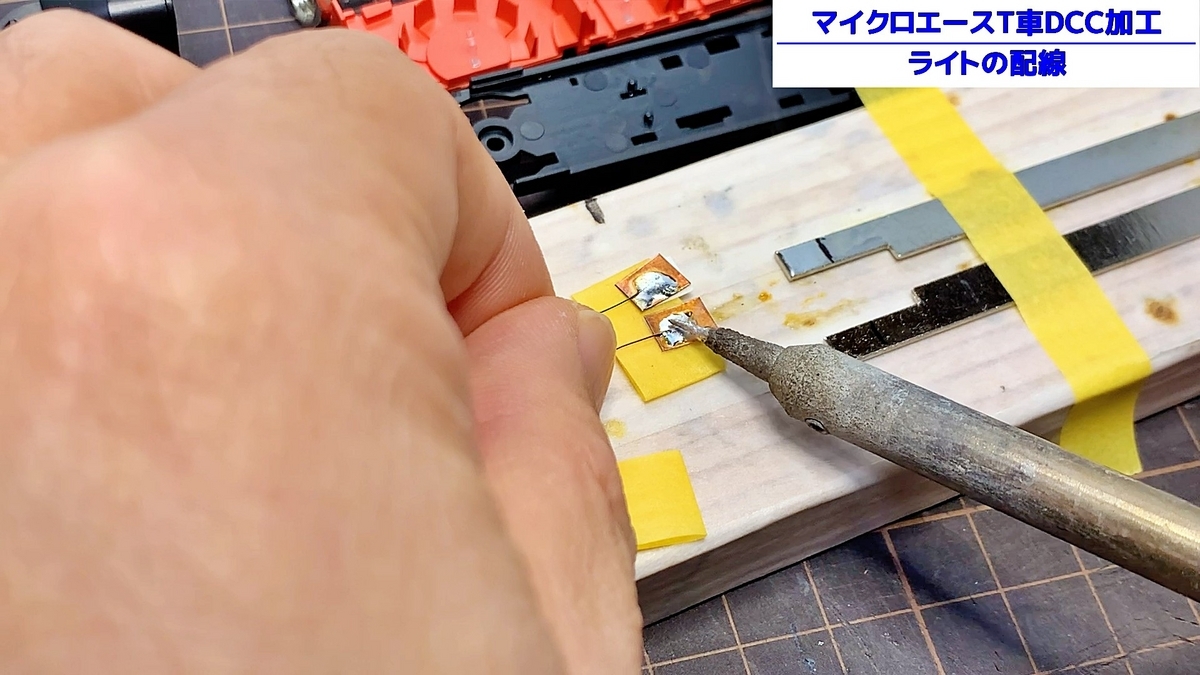

銅箔テープを小さく切り出してリード線を接続します。
床下集電板の上面先端を絶縁します。
絶縁した部分にリード線付き銅箔テープを貼り付けます。

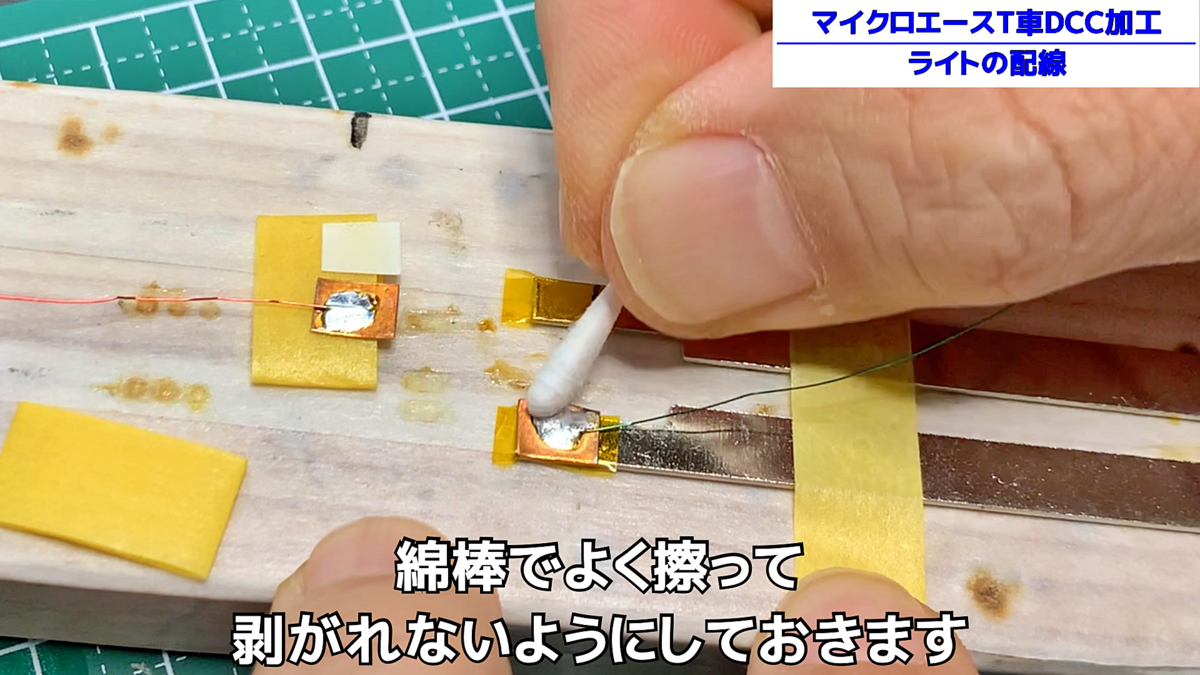

綿棒でよく擦って剥がれないようにしておきます。

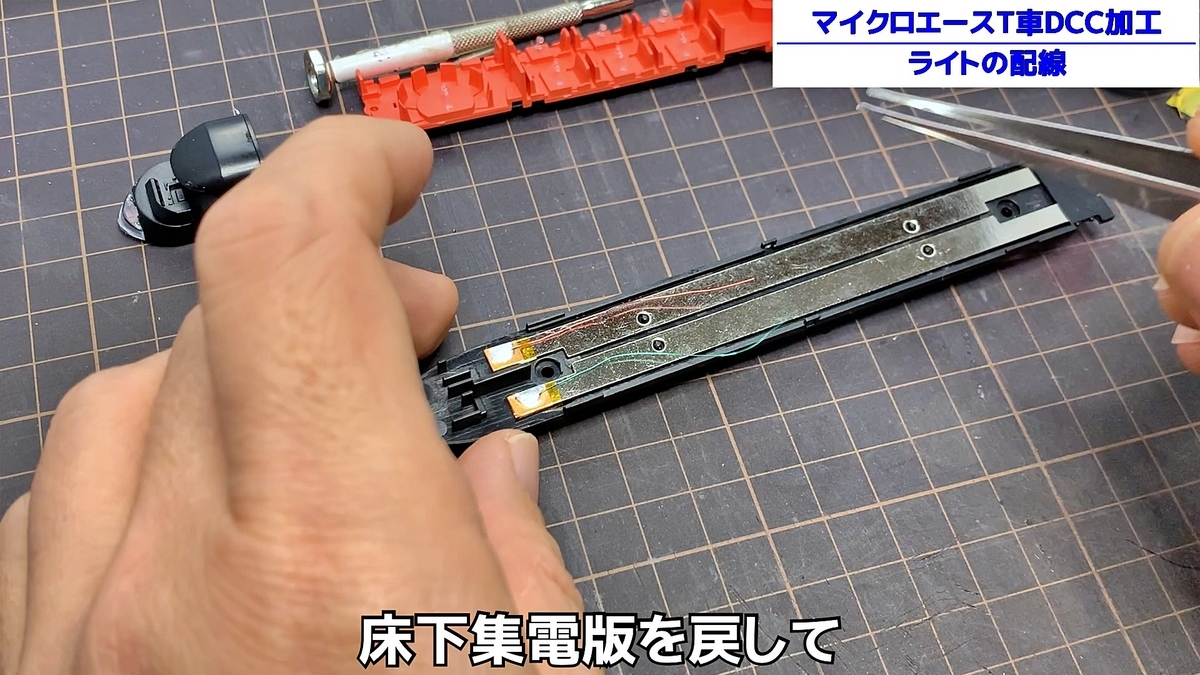

不要な部分をカットし、床下集電版を戻して

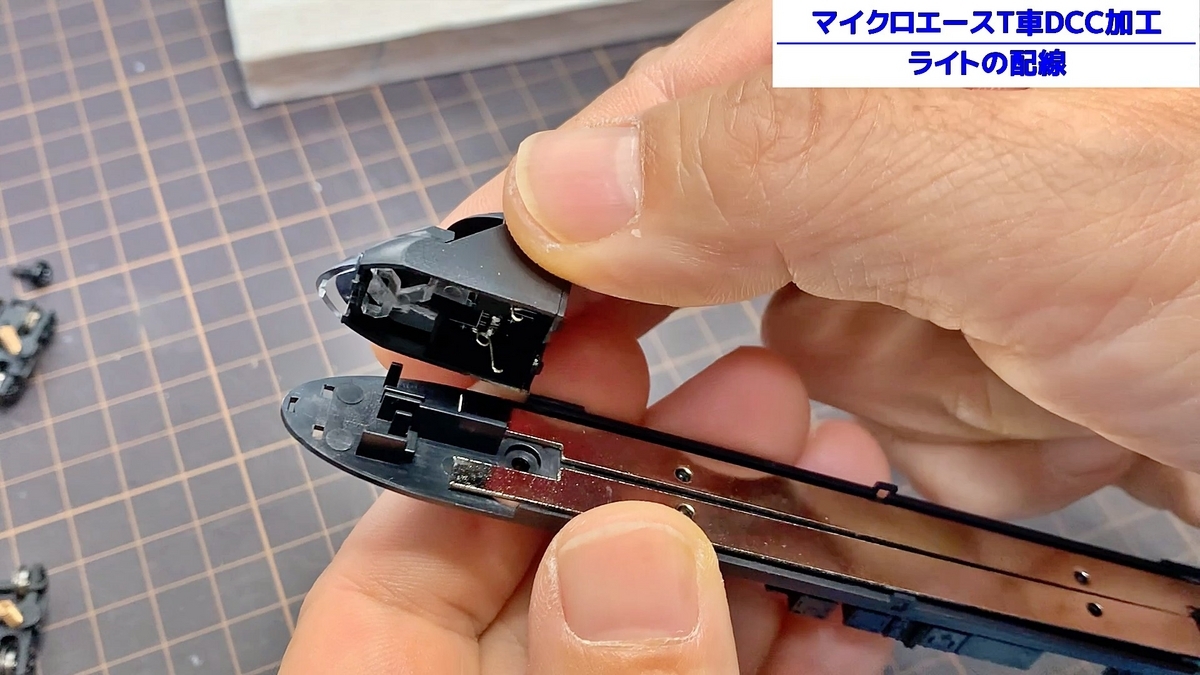

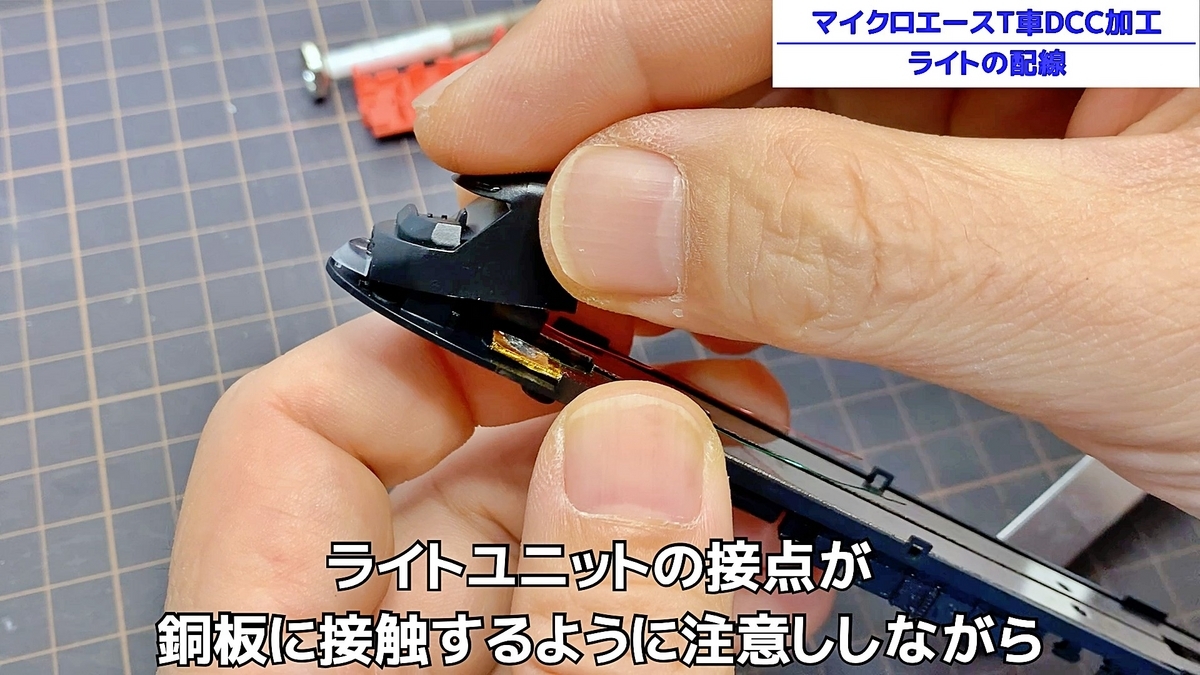

ライトユニットの接点が銅板に接触するように注意ししながら
運転台も元に戻します。

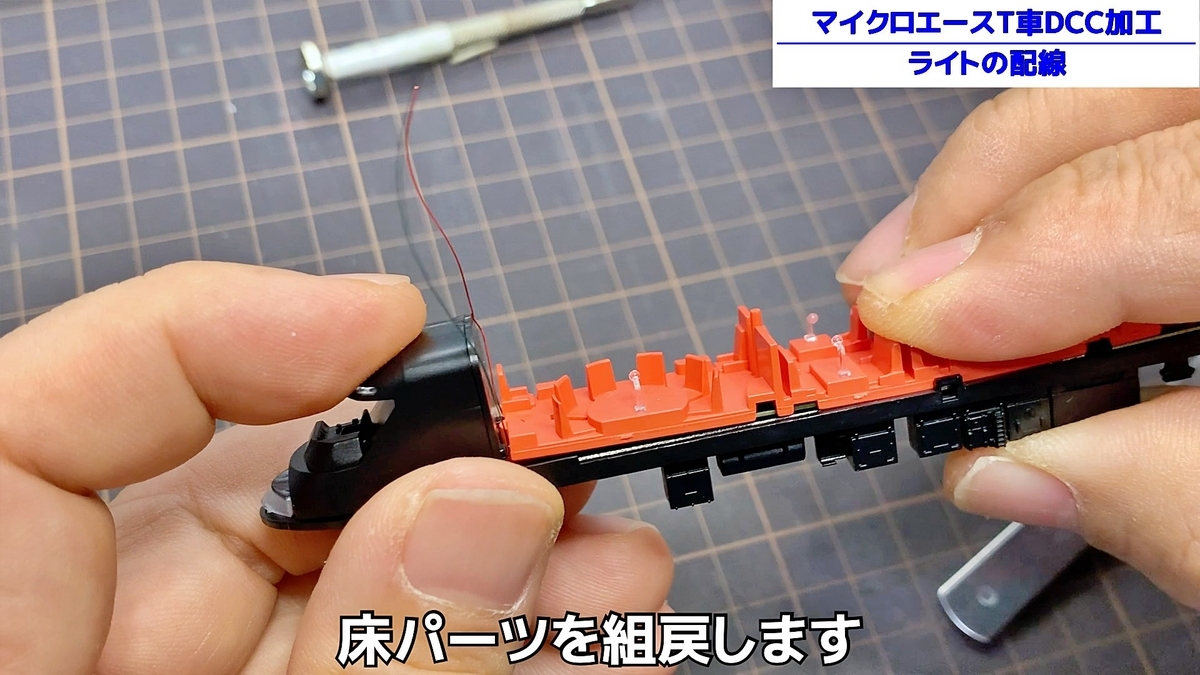

リード線を天井に持ち上げて、床パーツを組戻します。
台車を戻します。
＜ライト用デコーダーの配線＞

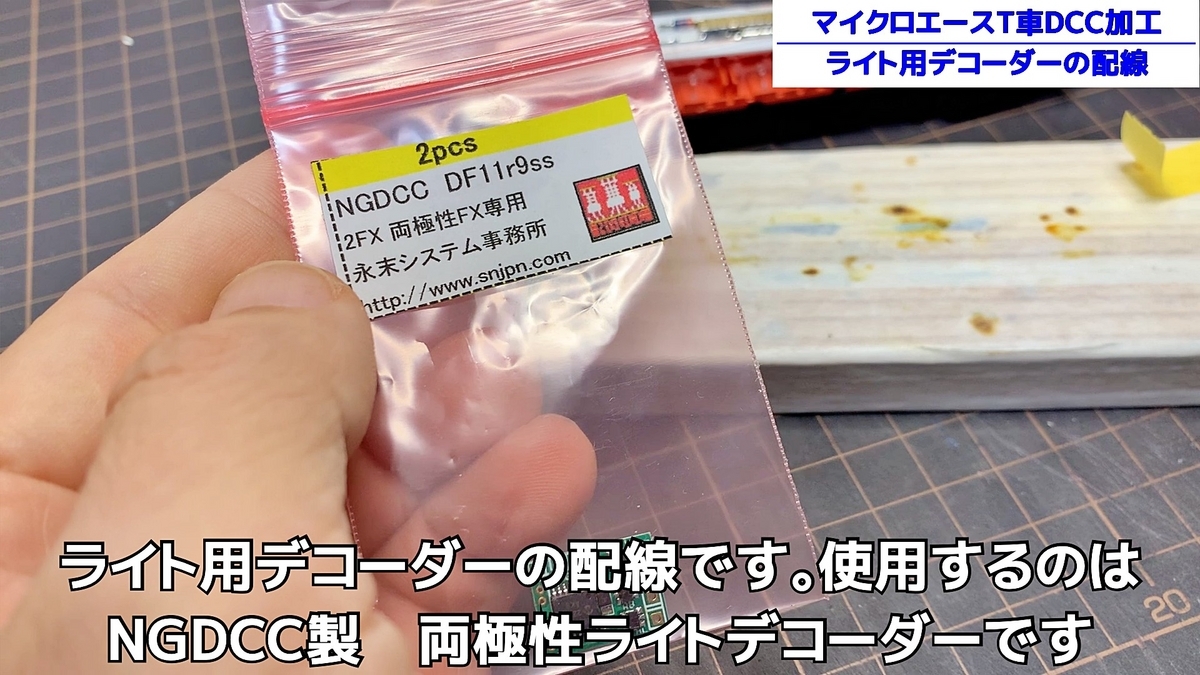

使用するのは「NGDCC製 両極性ライトデコーダー」です。

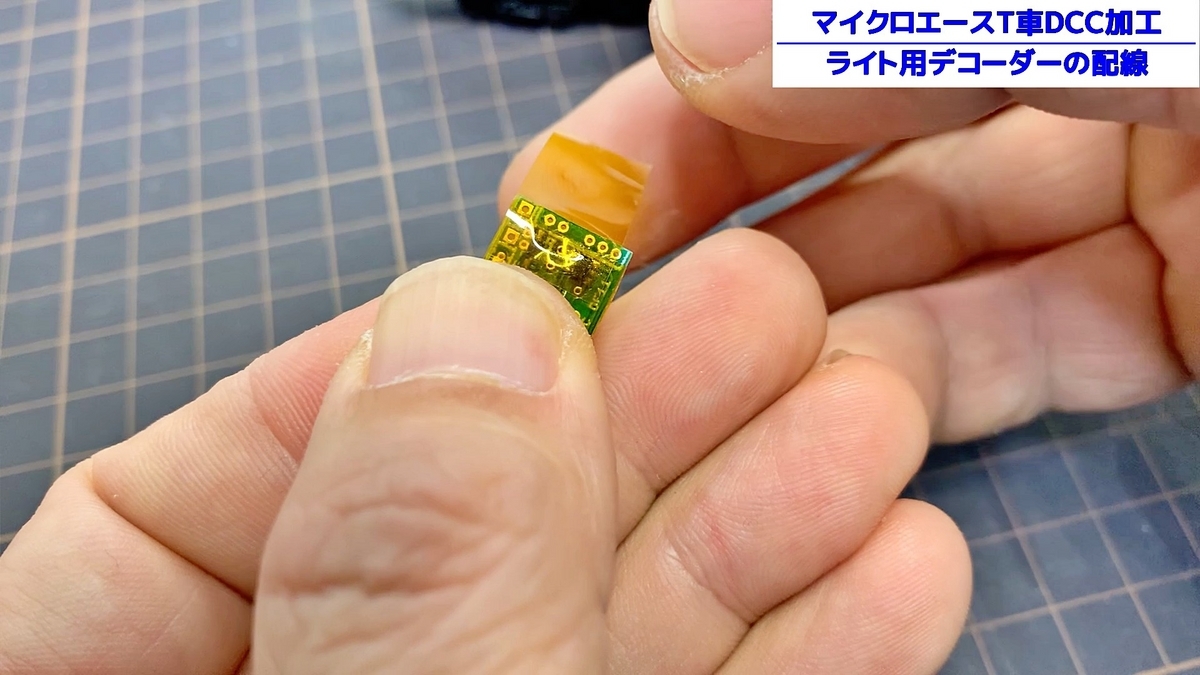

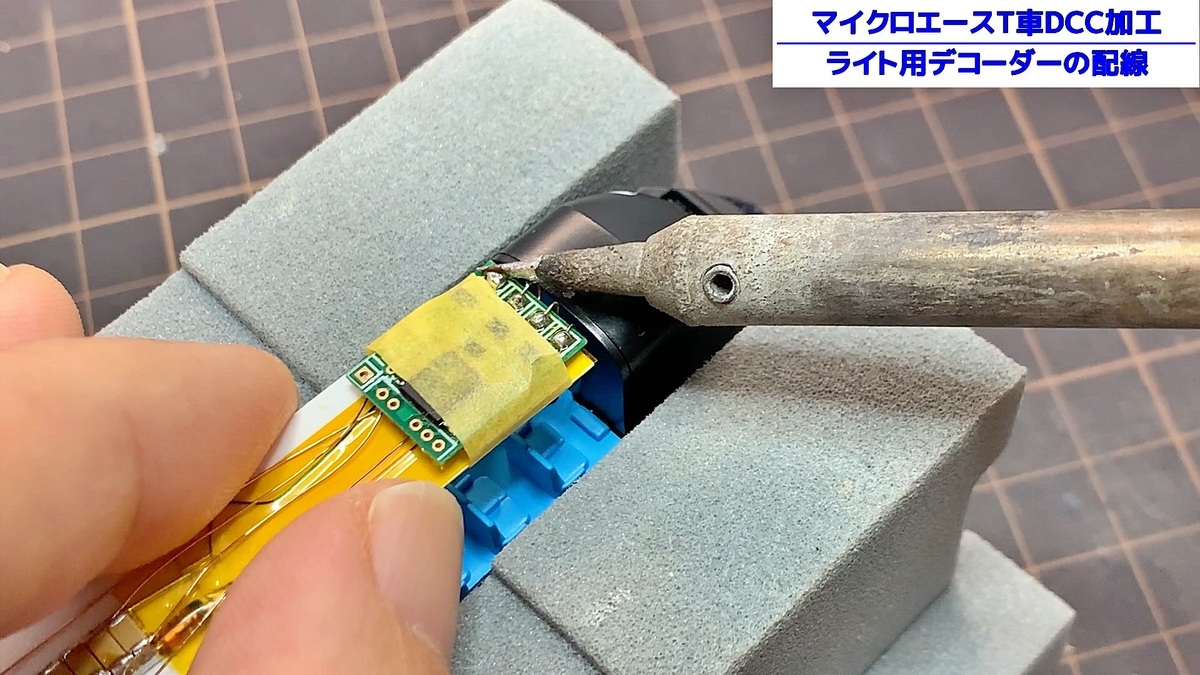

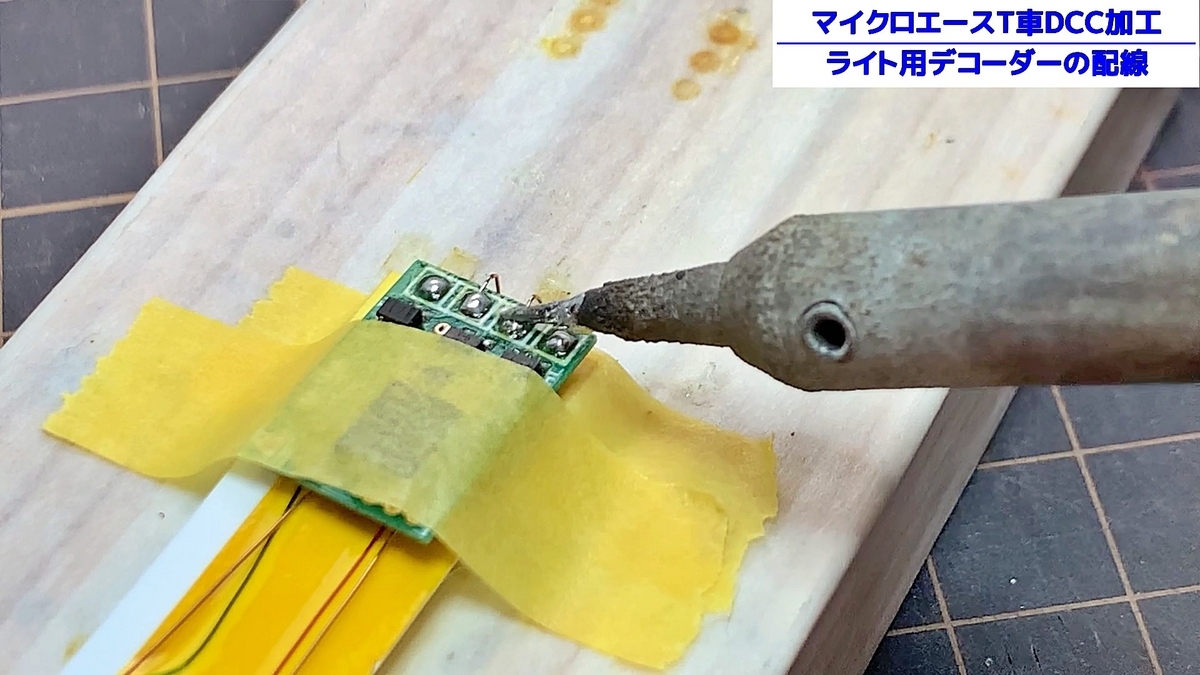

出力端子に予備ハンダして、絶縁テープで全体を保護します。
給電線2本を接続します。

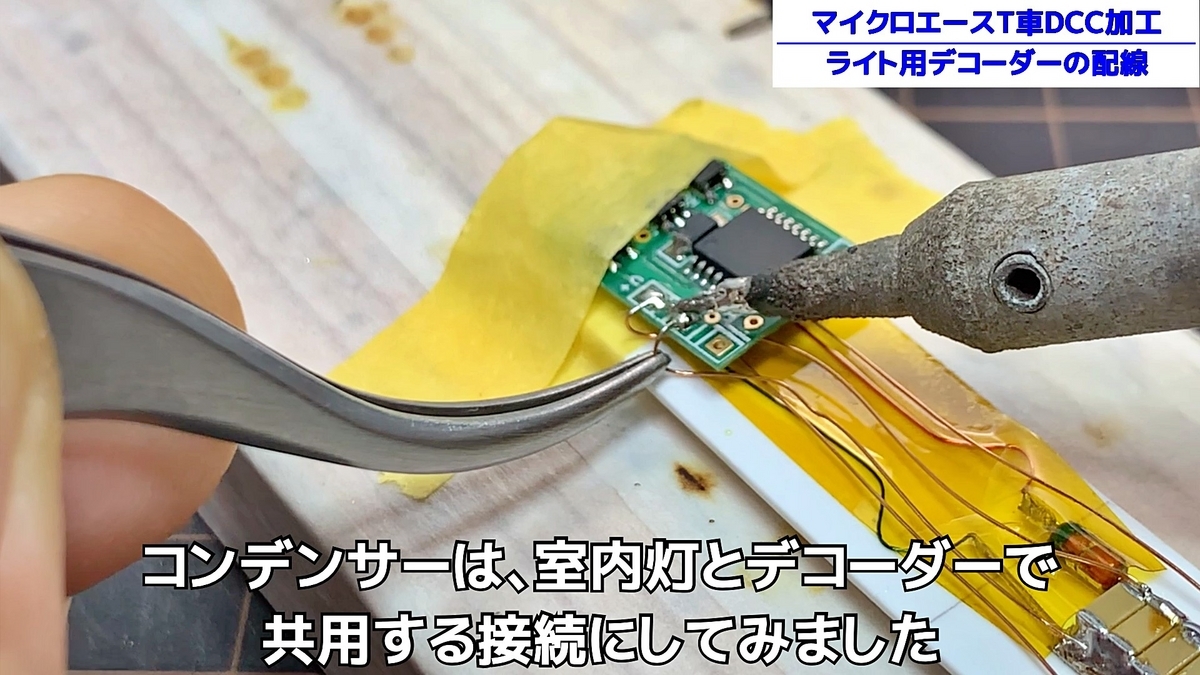

コンデンサーからもデコーダーへ接続します。ライトのチラツキ防止になります。
コンデンサーは、室内灯とデコーダーで共用する接続にしてみました。
ライトユニットからのリード線2本を、デコーダーに接続します。

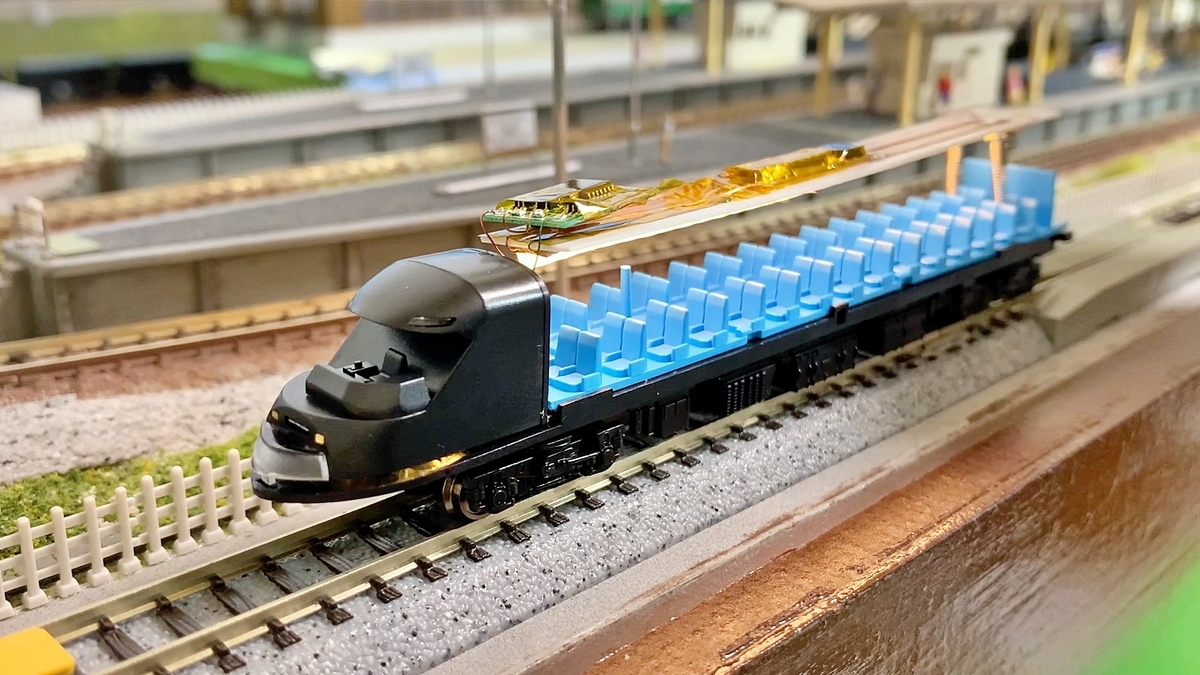

集電バネで室内灯を支えるような形になりました。

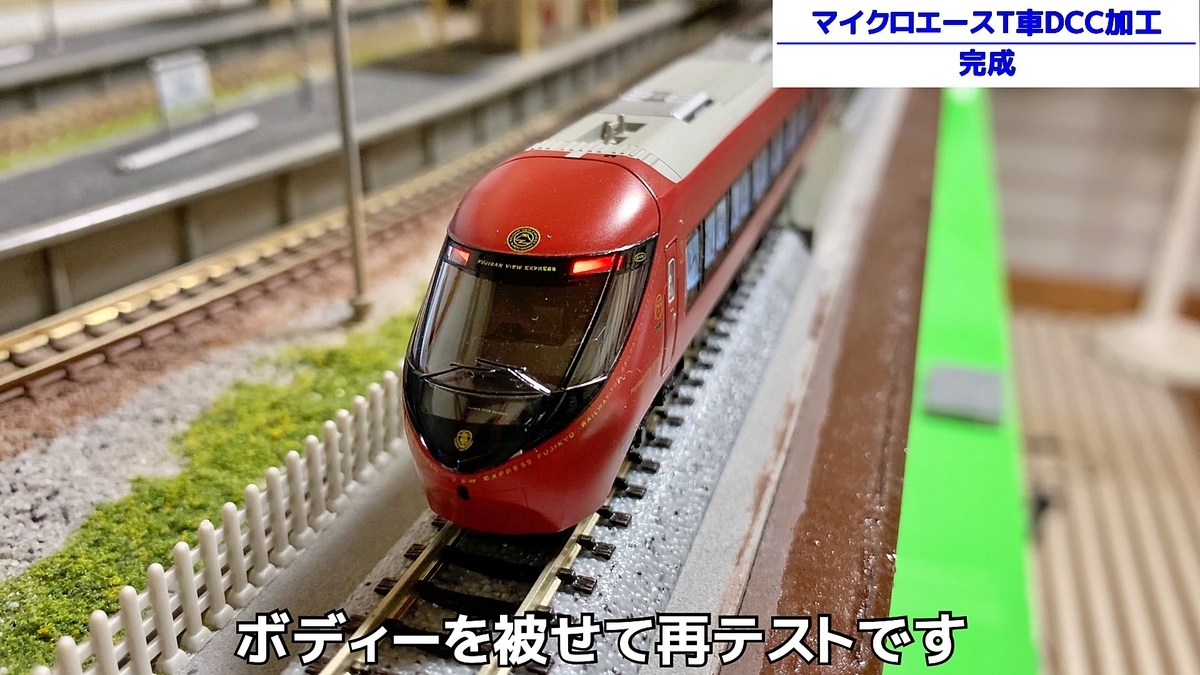

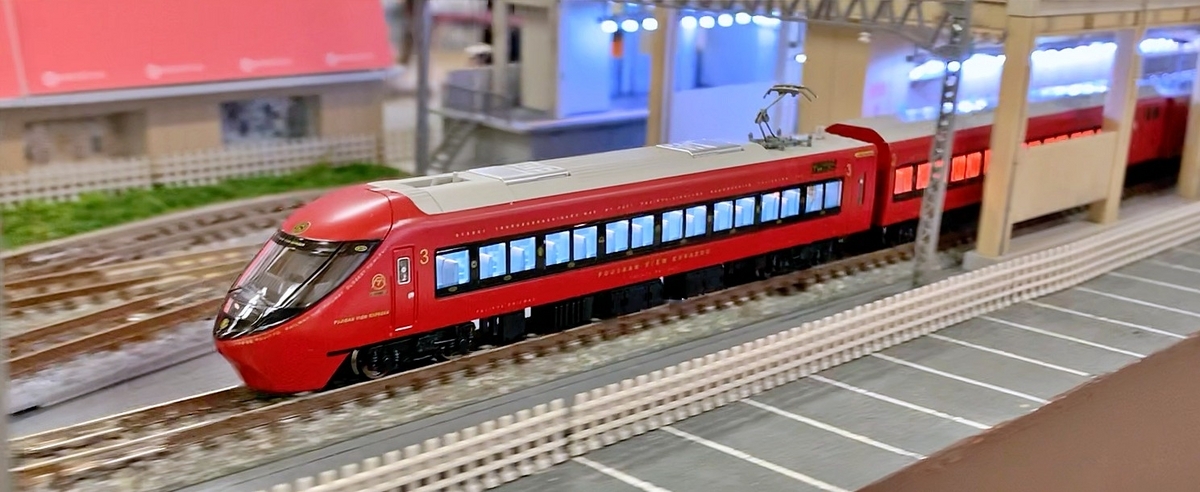

ボディーを被せてテストして完成です。
室内灯も点灯しています。

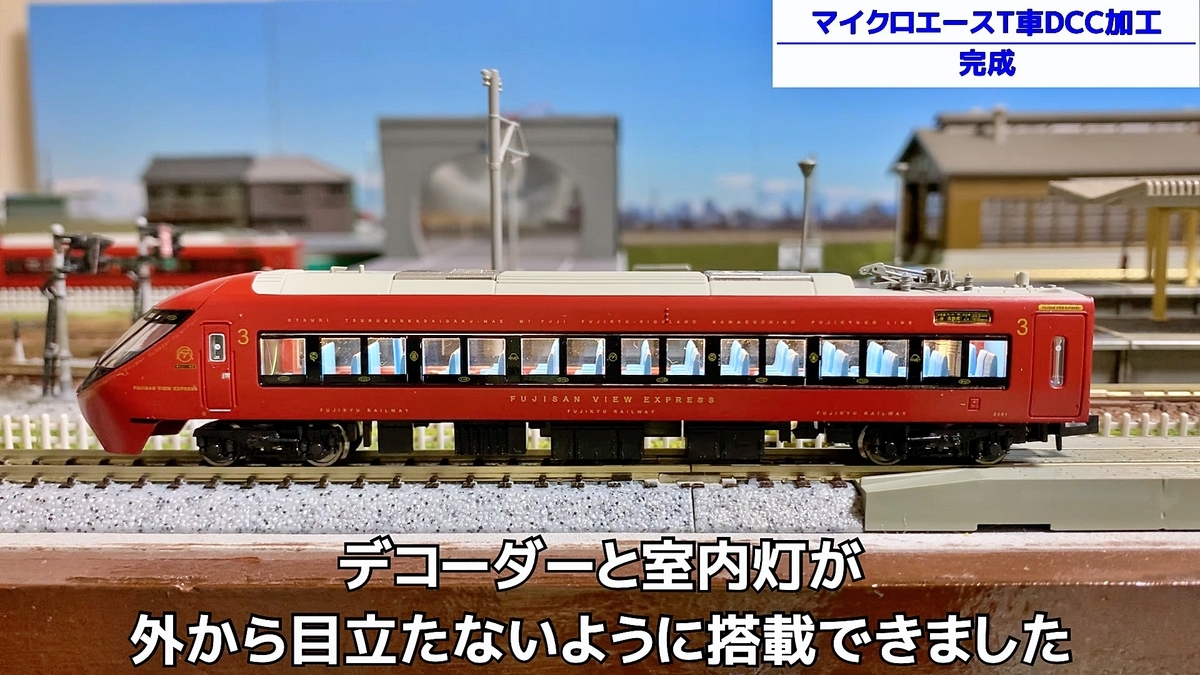

デコーダーと室内灯が外から目立たないように搭載できました。
