【DCC化】東急5200形大井町線5両セット　ポポンデッタ製【Nゲージ】

初めてポポンデッタ製の製品を購入しました。

「6053　東急電鉄5200系大井町線仕様5両セット」です。
通称”湯たんぽ”とも言われる東急5200系ですね。大井町線仕様セットとい事で中間車に5000系のデハが混ざっています。
こういう混血（混色？）編成も結構好きです。

＜ポポンデッタ製　東急5200系＞

ポポンデッタ製品を今回始めて購入してみました。

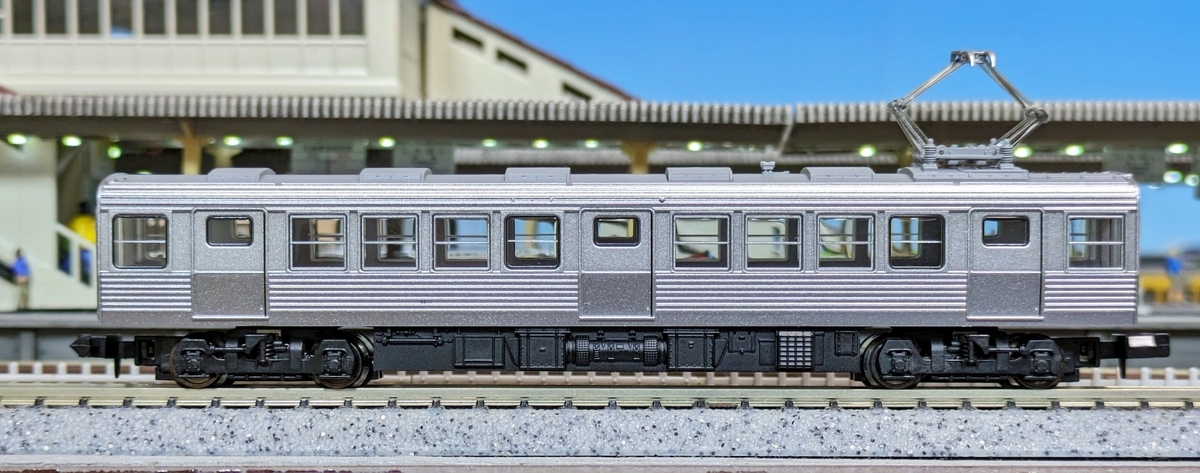

ディテールを見てみます。先頭車の屋根上はこんな感じです。無線などは取り付け済。サイド行先表示なども取付済み。しかも点灯します！

中間デハ　サイド連結面　配管などもちゃんと表現されてます。中間サハ　サイド連結面　デハとは違ってスッキリ5000系中間デハ　屋根上　こんな感じで正解なのでしょうか？サイド連結面　配管もしっかり表現　丸みの感じも良いですね。東急マークは別パーツで付属していました。

初めてポポンデッタ製品を購入してみて少し不安もあり
結構値段も高かったですが、かなり精密にできていて好印象です！
こだわりの車両ならポポンデッタ製品も悪くないですね。

＜先頭車のDCC化＞

早速DCC化していきます。
サンド無し、室内灯無し、でシンプルにDCC化します。ボディを外してみます。

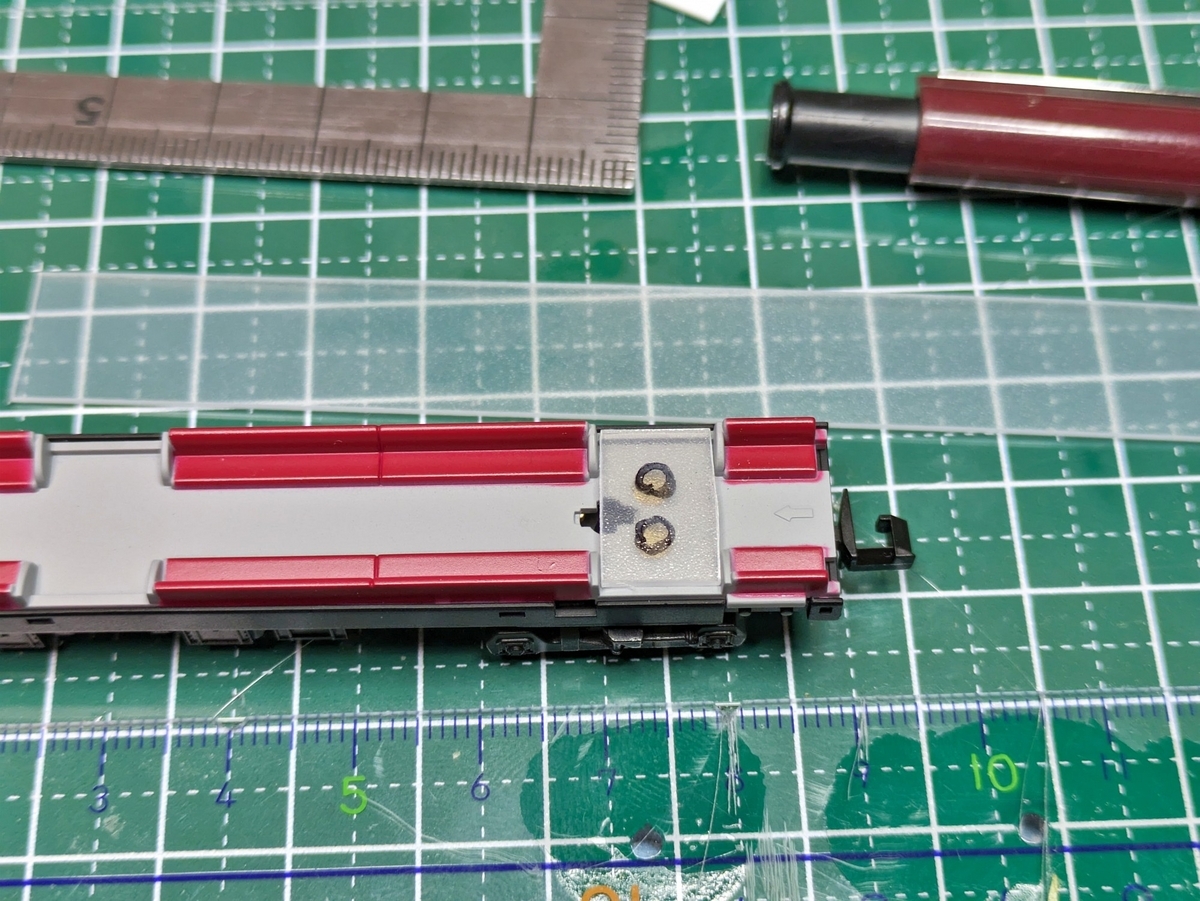

構造的には、TOMIXやマイクロエースと同じ感じですね。ライトユニットの接点が集電版に接触する構造です。スイッチで接点を絶縁することでオフにできるようです。室内灯用の接点は、2.6mmバネを使用できます。接点の間隔が近いですね。幅狭仕様でしょうか？天井の大きさに厚さ0.5mmのプラバンを切り出します。
幅12mm長さ95mmです。厚めの透明塩ビ板を、7.5mm×11mmぐらいに切り出して

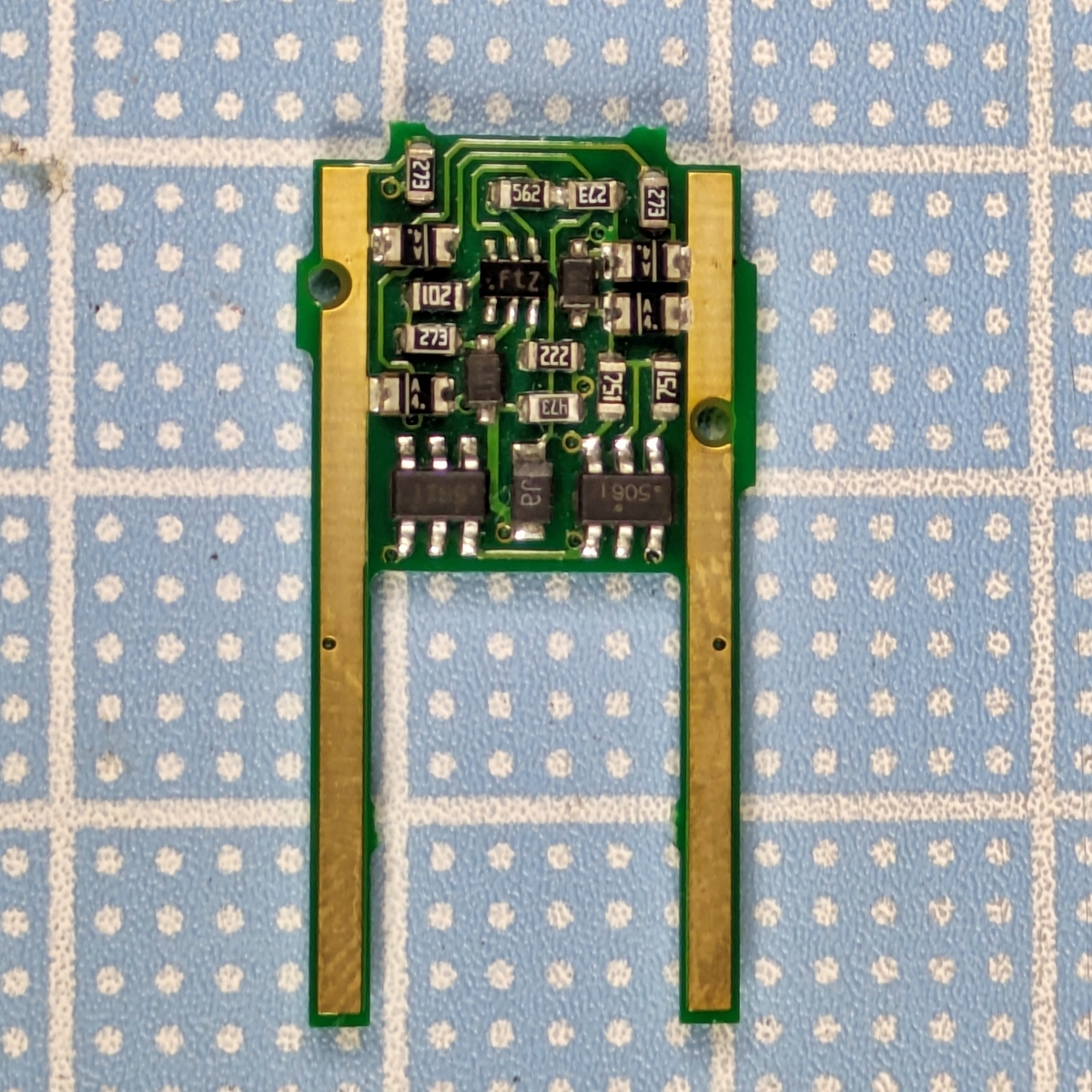

室内灯の集電穴と同じ間隔に印をつけます。先程切り出したプラバンに貼り付けて、2.6mmの穴を開けます。ここに集電バネを通す予定です。幅2mm×長さ20mmに銅板を切り出して真ん中あたりに予備ハンダし、バネをはんだ付けします。ライト用デコーダーは、いつものNGDCC両極性ライトデコーダーを使用。ライトのチラツキ防止の為、いつものコンデンサーアレイ25v220ufを製作集電板とデコーダーを配線して、バネを穴に通します。コンデンサーアレイは、デコーダーのこの辺りに接続。全体の配線。絶縁テープで全体を覆いました。

天井にはめ込むとこんな感じ

デコーダーからの配線を、ライトユニットの接点にハンダ付け。接点は中に押し込んでおきました。床下集電板のこの部分を絶縁しておきます。先頭車のDCC化が完了しました。
急行等は点灯しません。大井町線仕様なのでこれでOKですね。

＜モーター車のDCC化＞

ボディーを外します。こちらもTOMIXやマイクロエースの構造と似ていますね。デコーダーは、KATO　EM13を使用します。車両の内側の幅が狭いため、そのままではデコーダーが入りませんでした。

デコーダーの端の出っ張りをヤスリで削りました。コレでちゃんと入ります！床パーツを外しました。透明の絶縁シートが入っています。
接点部以外がすべて覆われるようにちゃんとできています。
マイクロエースのシートより全体が覆われている感じです。
今回はこれを活かして使います。幅2mm×長さ25mmの銅板に、0.4mmの被膜銅線をハンダ付け。モーターの接点部に、絶縁テープを張りました。
配線の抜け穴用の印もつけておきます。5mm角程度の銅箔テープに、0.25mm皮膜線を配線。グレーの配線が良かったのですが手持ちがなかったので、今回は白色を使いました。印の部分に0.5mm程度の穴を開けておいて、先程の銅箔テープを貼り、配線を通します。通した配線を床下の色に合わせてグレーに塗っておきました。
ガンダムマーカーでササッと塗ります。室内灯用集電穴に銅板を差し込みます。床パーツを嵌め戻すとこんな感じになりました。モーターへの配線をゴム系接着剤で接着して整えます。室内灯用穴へ差し込んだ銅板からの配線をデコーダー集電部へハンダ付けします。
高さは10mm程度です。モーターへの配線を接続します。配線完了。太めの被膜銅線なのでデコーダーは空中に自立します。ボディをかぶせました。横から見てもデコーダーは見えません。
動力デコーダー搭載完了です。
