持ち寄って繋げる!路面モジュール製作〜1〜

次回運転会より新規格「路面モジュール」を始動される事になりました。

A4単線モジュールの発展系となるモジュールになりそうです。

路面モジュール規格

●直線モジュール
・A4パネルに帯板を2枚貼りつけて長辺308mm
・帯板 厚さ5mm 長さ210mm 高さ40mm
・道路幅 24mm 線路の両脇に配置



ユニトラックの線路
124+186=310mm
ボード端で約1mm(両端で2mm)ほどボードからはみ出す形になります。

f:id:elmDCC:20220412113137p:plain

直線モジュールのボード

f:id:elmDCC:20220412113308p:plain

線路配置配置

基本は図のような線路配置になると思われますが、隣のボードと繋がればOKなので建物スペースを少なくして線路を中央寄りに配置するなどは自由です。

f:id:elmDCC:20220412114111j:plain

f:id:elmDCC:20220412114145j:plain

f:id:elmDCC:20220412114418j:plain

帯板は両端に接着

写真では1cm角の檜の棒も接着してありますが、以前使用していたパネルを再利用していた為で実際には必要ありません。

帯板をA4パネルの両端に貼り付けるだけで、直線モジュールのパネルは出来上がりです。

f:id:elmDCC:20220412114738j:plain

f:id:elmDCC:20220412114803j:plain

モジュール同士の接続部はユニトラックのジョイナーだけで接続されます。複線のジョイナーで接続すれば結構しっかりと接続されました。

接続部のボードは少し隙間ができる仕様です。

※帯板について
帯板はホームセンターのカットサービスを利用しました。
最近はカット料金が1カット30~50円程度取られるので、
細かくカットをお願いするとカット代金が結構かかりました。



●高さ調整機能

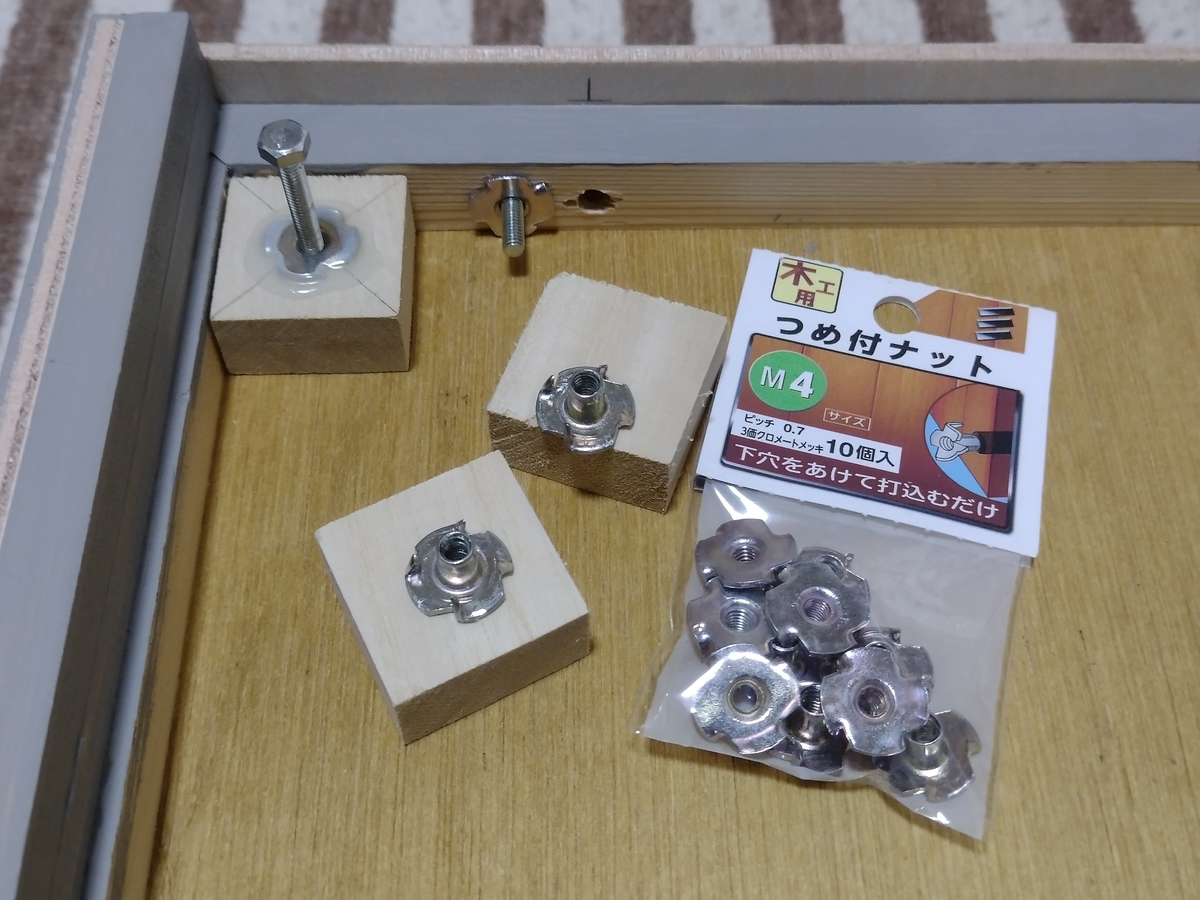

ボードの高さを調整するために、ダイソーで購入した厚さ15mmの木片に直径6mmの穴を開けます。
そのにM4の爪ナットを埋め込んで、長さ30mmのM4ボルトで脚を作ります。
これで微妙な高さ調整ができるようになりました。

f:id:elmDCC:20220412221433j:plain

●運搬&収納性
持ち寄って繋げる!がコンセプトのモジュール企画なので、運搬&収納性は重要です。
帯板を作り際にあらかじめ側面板も作っておきました。
側面板をボードのサイドを重ねてから固定して直径6mmの穴を開けて、ボードの裏側からM4爪ナットを埋め込みます。
高さ調整用の足を利用して側面板とボードをネジで固定できるようにしました。

f:id:elmDCC:20220412221605j:plain

f:id:elmDCC:20220412221640j:plain

側面板固定用の穴

一回失敗したので余計な穴が空いてしまっているのはご愛嬌…

f:id:elmDCC:20220412221850j:plain

f:id:elmDCC:20220412221857j:plain

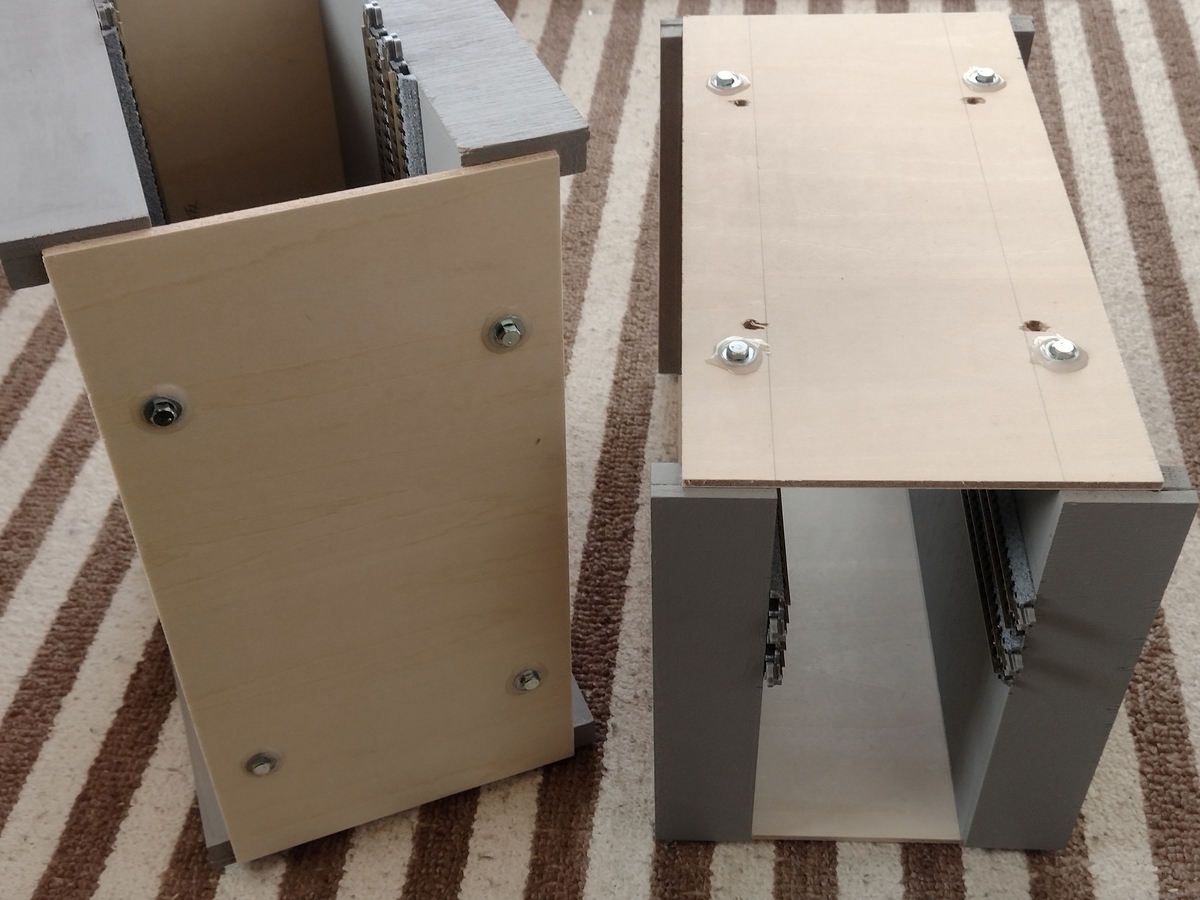

BOX形状になるようにすれば重ねて収納することもできます

ボード2枚1組で箱型になるようにすると、重ねて収納できるようになりました。



●ユニトラム線路の固定
ユニトラム線路は裏側の真ん中のネジを外して、

f:id:elmDCC:20220412222029j:plain

ユニトラムの裏側 このネジを外すと前面の線路中央パネルが外せるようになる



マイナスドライバーで丁寧に押し上げると外れるようになります。

f:id:elmDCC:20220412222125j:plain

精密マイナスドライバーで丁寧に押し上げるとはずれる



これで隠れていた釘穴を使って釘で固定できるようになりました。
釘はKATOの13mmの固定釘を使用しました。

外したパネルは、パチパチとはめればしっかり固定されるようです。



●コーナーモジュール

・300mm正方形のジャケットパネルに4mmの帯板をつけて308mm四方とする
・帯板 厚さ4mm 長さ300mmと長さ 308mmを組み合わせる

線路
ユニトラム線路でコーナーを作成

コーナーモジュールについてはまだ確定的な規格ではありません。
まずは上記のアイデアでボードを作成してみました。

f:id:elmDCC:20220412223134j:plain

f:id:elmDCC:20220412223209j:plain

線路を置くとこんな感じです。

f:id:elmDCC:20220412223309j:plain

f:id:elmDCC:20220412223313j:plain



~つづく~
