【Nゲージ】スケールスピードメーター【自作！】

先日の運転会ではPianoさん製作のA4単線モジュールに、「Nゲージスケールスピードメーター」（自作）が組み込まれていました。

以前「Nゲージスケールスピードメーター」について記事にしたことがありましたが、

elmdcc.hatenablog.com

今回はなんと自作してしまったというのが凄いですね。
とても面白い試みでしたのでご紹介したいと思います。

「Nゲージスケールスピードメーター」（自作）

youtu.be

・Nゲージのスピードを計測！
・00km/hで表示（Nゲージ換算）
・左右どちらからでも計測可能

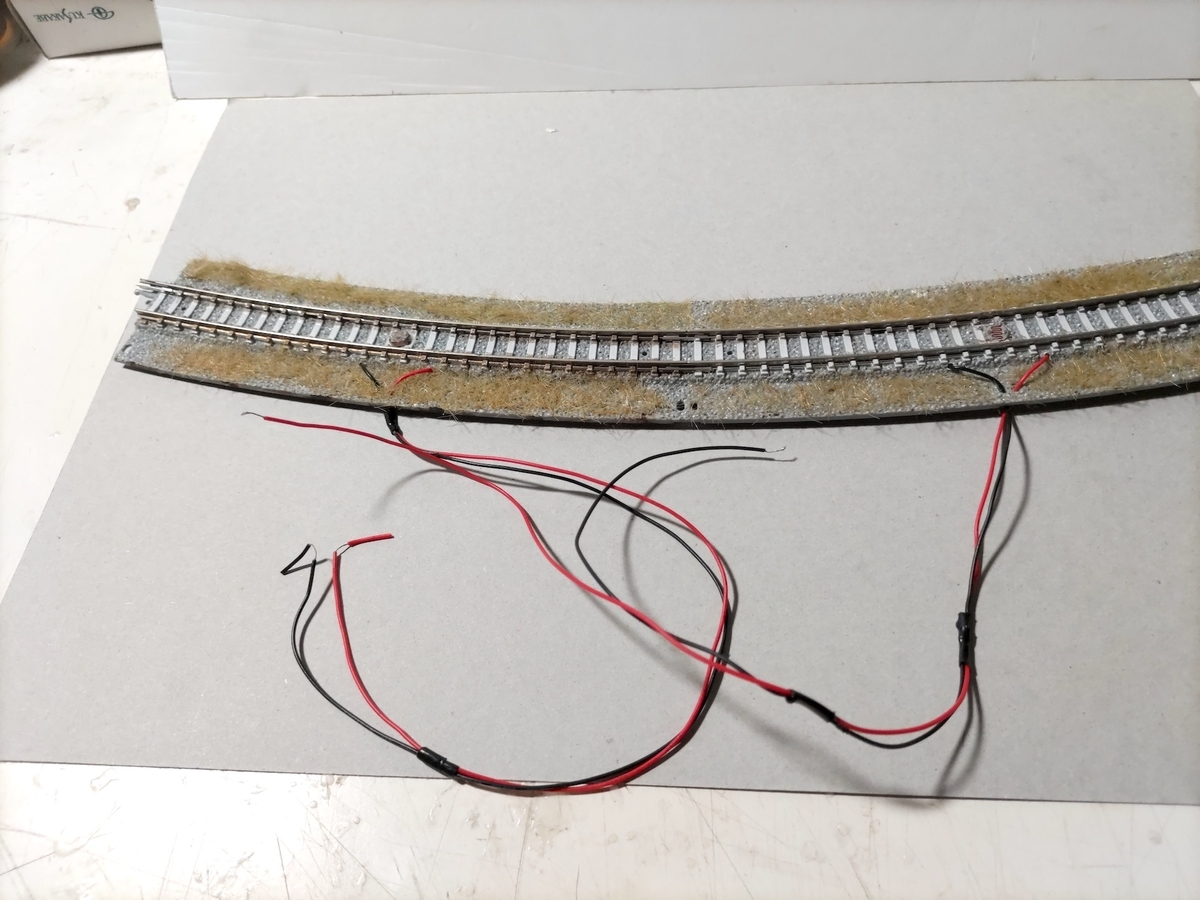

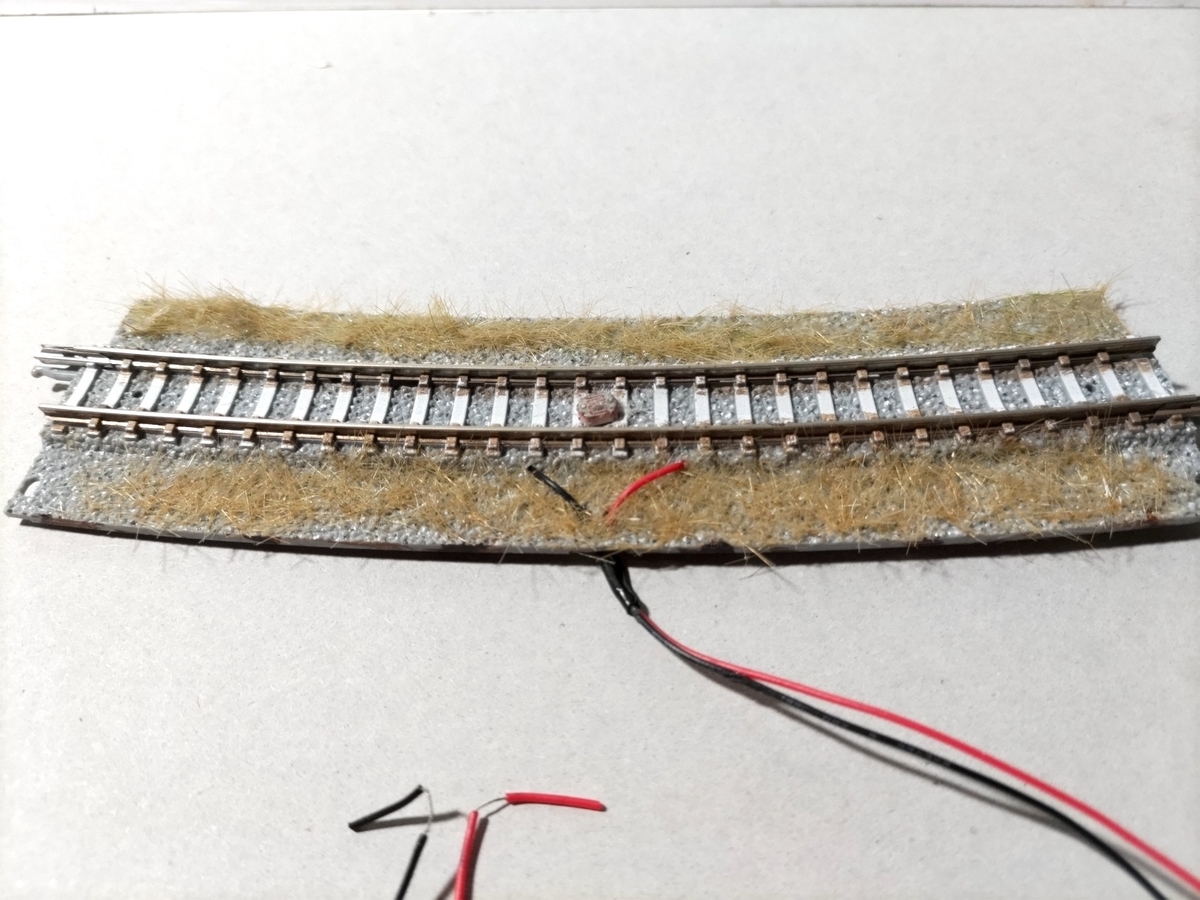

トミックス541-15の線路中央にcdsセンターを埋め込んでいます。
２つのセンサー・レールを組み合わせてセンサーを通過した時間差をAurduinoを利用して計算し、Nゲージ換算でのスケールスピードを表示します。

車両を検知するとLEDが点灯します。
進行方向左右どちらからでも計測可能です。

スピードメーターの使用機器の構成

使用部品は、アルデュイーノ本体、cdsセル、抵抗（プルダウン用10KΩ×2、LED制限用220Ω×２、可変抵抗×１）　LED×２　LCD表示機、ジャンパワイヤー、リード線。

アルデュイーノには、「初心者向け学習キット」が販売されています。アマゾンで4500円程度です。このセットには、アルデュイーノ本体と、さまざまな電子部品が詰め合わされています。この初心者キットの部品だけで、スピードメーターを作ることができます。

但し、このキットには、説明書、解説書が一切ありません。基本的な使用法は、ネット動画で学習します。YOUTUBEで検索すれは、数多くの動画がアップされています。
プログラムですが、・・・長くなるので、今回は割愛します。

センサーその他の機器を操作（測定）する「基礎知識」に加え、条件分岐（if~else）,
変数の設定。難易度は「初心者レベル」とは言えず・・・「中級のはじめ」ぐらい。
プログラムはシンプルですが、・・・多少　自分のアタマを捻る　”地頭力”が必要です。

スピード測定の方法

模型が２つのセンサー（cｄsセル）を通過すると、通過速度を自動計測。1/150の模型の、実物（150倍）に換算した速度が、液晶ディスプレイに表示されます。なお、左右どちらからセンサーに進入しても、計測可能です。

センサーは、cdsセル（光学センサー）を使用します。模型がこのセンサーに覆い被さり、影ができると、センサーの電気抵抗値が上昇します。抵抗の上昇で、センサーを流れる電気の電圧が下がります。この電圧低下をマイコンボード＝アルデュイーノで計測します。

２つのセンサーが反応した時刻を、それぞれ記録します。２つの反応時刻を差引して、その時間差を算出すれば、これが移動時間です。
２つのセンサーの距離を、上記の移動時間で割れば、動いた模型の速度を算出できます。
ただし、計算される速度単位は、㎜/ﾐﾘ秒。これを１５０倍（実物換算）し、㎞/時間に単位換算します。
